LMR10530穩壓器是一款單片、高頻、PWM 降壓 DC/DC 轉換器，采用 10 引腳 WSON 封裝。它包含所有有源功能，可在盡可能小的 PCB 面積內提供具有快速瞬態響應和精確調節的本地 DC/DC 轉換。只需最少的外部元件，LMR10530 就易于使用。使用最先進的 0.5 μm BiCMOS 技術，通過內部 56 mΩ PMOS 開關驅動 3 A 負載的能力，可實現最佳的功率密度。控制電路允許低至 30 ns 的導通時間，從而在整個 3 V 至 5.5 V 輸入工作范圍內支持極高的高頻轉換，最小輸出電壓為 0.6 V。開關頻率在內部設置為 1.5 MHz 或 3 MHz，允許使用極小的表面貼裝電感器和電容器。盡管工作頻率很高，但很容易實現高達 93% 的效率。包括外部關斷功能，具有 300 nA 的超低待機電流。LMR10530 利用峰值電流模式控制和內部補償，在較寬的工作條件下提供高性能調節。其他特性包括用于減少浪涌電流的內部軟啟動電路、逐周期電流限制、頻率折返、熱關斷和輸出過壓保護。
*附件：lmr10530.pdf

特性

• 輸入電壓范圍為 3 V 至 5.5 V
• 輸出電壓范圍為 0.6 V 至 4.5 V
• 1.5MHz （LMR10530X） 和 3MHz （LMR10530Y） 開關頻率
• 3A 穩態輸出電流
• 低電平關斷 I Q ，300 nA（典型值）
• 56mΩ PMOS 開關
• 內部軟啟動
• 內部補償峰值電流模式控制
• 逐周期電流限制和熱關斷
• WSON （3 × 3 × 0.8 mm） 封裝

參數

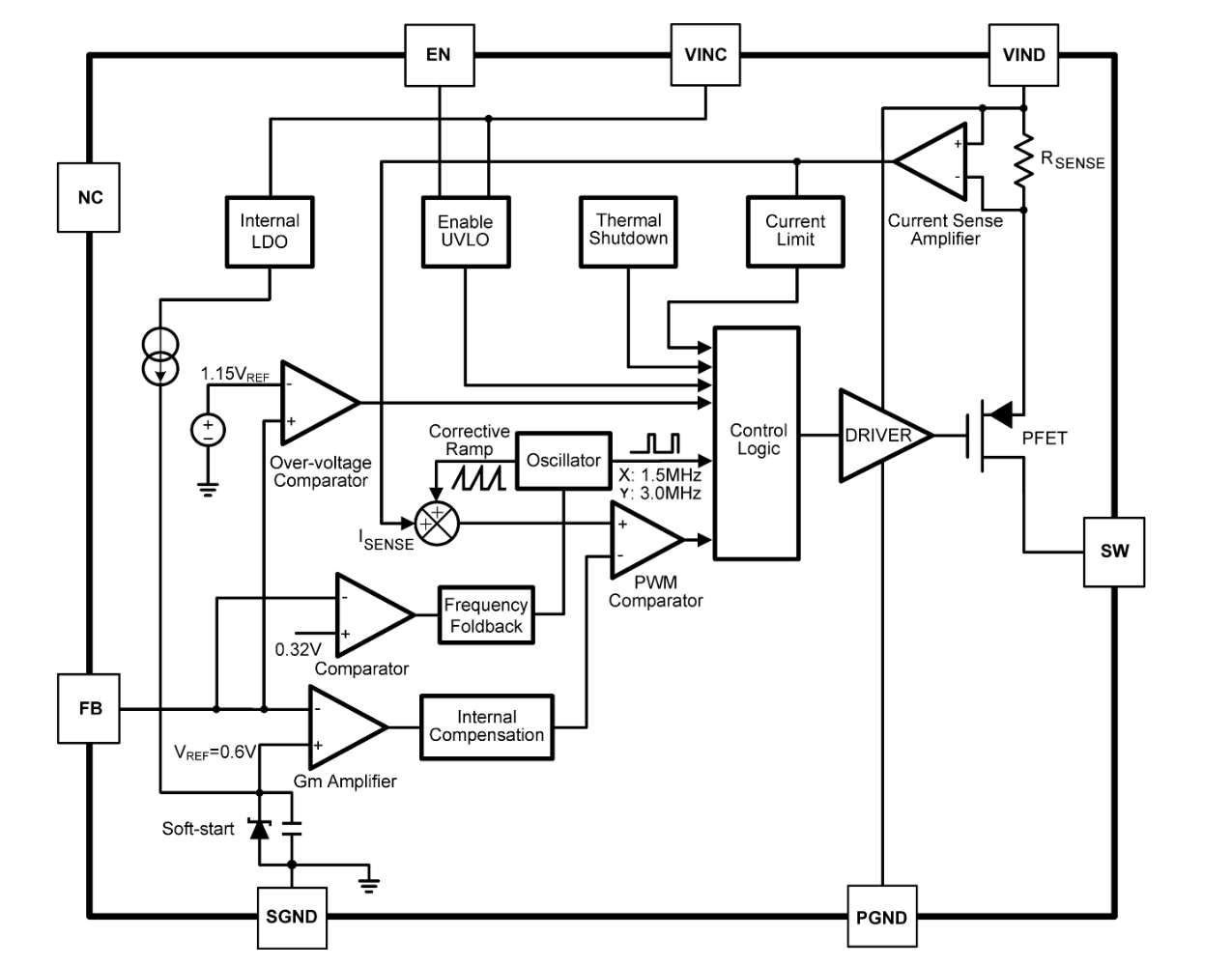

方框圖

1. 產品概述

LMR10530是一款由德州儀器（Texas Instruments）生產的降壓（Buck）直流/直流轉換器，專為提供高效率、小尺寸且易于使用的電源解決方案而設計。該轉換器具有3A的最大輸出電流，適用于從3V至5.5V的輸入電壓范圍，輸出電壓可調至0.6V至4.5V。LMR10530提供1.5MHz和3MHz兩種開關頻率選項，適用于空間受限的應用。

2. 主要特性

• ?寬輸入電壓范圍?：3V至5.5V。
• ?高輸出電流?：最大3A輸出電流。
• ?高頻開關?：1.5MHz（LMR10530X）或3MHz（LMR10530Y）。
• ?高效率?：最高可達93%的效率。
• ?小型封裝?：采用3x3x0.8mm的WSON封裝。
• ?內部補償和軟啟動?：簡化設計，減少啟動時的電流沖擊。
• ?全面的保護功能?：包括過流保護、過熱保護和過壓保護。

3. 功能描述

• ?峰值電流模式PWM控制?：提供快速瞬態響應和準確調節。
• ?頻率折疊?：在啟動、短路和過載條件下限制開關電流和功率損耗。
• ?軟啟動/關斷?：通過EN引腳控制，實現平滑啟動和低功耗關斷。
• ?熱關斷?：當結溫超過165°C時自動關斷，防止過熱損壞。
• ?輸出過壓保護?：當FB引腳電壓超過內部參考電壓的15%時，關斷內部功率開關。

4. 電氣特性

• ?輸入電壓范圍?：3V至5.5V。
• ?輸出電壓范圍?：0.6V至4.5V。
• ?開關頻率?：1.5MHz（LMR10530X）或3MHz（LMR10530Y）。
• ?最大輸出電流?：3A。
• ?關斷電流?：300nA（典型值）。
• ?軟啟動時間?：約600μs。

5. 應用信息

• ?典型應用?：適用于從3.3V和5V電源軌進行點負載轉換，特別適用于空間受限的應用。
• ?設計工具?：提供WEBENCH? Power Designer工具，支持自定義設計，優化效率和成本。
• ?布局指導?：強調緊密耦合輸入電容和續流二極管的接地連接，以減少寄生電感和EMI。

6. 熱特性

• ?熱阻?：θJA為53°C/W（自然對流）。
• ?結溫范圍?：-40°C至125°C。
• ?熱關斷閾值?：165°C，具有15°C的滯后。

7. 封裝與材料信息

• ?封裝類型?：10引腳WSON封裝。
• ?材料信息?：提供詳細的封裝尺寸、引腳布局和熱特性信息。

8. 設計支持

• ?WEBENCH?工具?：支持自定義設計，提供電氣和熱仿真功能，幫助工程師優化電路設計。
• ?社區資源?：提供TI E2E?在線社區和設計支持，方便工程師交流和解決問題。

LMR10530是一款高性能、易于使用的降壓直流/直流轉換器，適用于多種電源應用，特別是需要高效率和小尺寸解決方案的場景。其內部補償和軟啟動功能簡化了設計過程，而頻率折疊和熱關斷功能則提供了額外的保護，確保設備在各種工作條件下穩定運行。
