LM5019 是一款集成了高側和低側 MOSFET 的 100V、100mA 同步降壓穩壓器。LM5019 中采用的恒定導通時間 （COT） 控制方案無需環路補償，可提供出色的瞬態響應，并可實現極低的降壓比。導通時間與輸入電壓成反比，因此在輸入電壓范圍內頻率幾乎恒定。高壓啟動穩壓器為 IC 的內部作和集成柵極驅動器提供偏置電源。

峰值電流限制電路可防止過載情況。欠壓鎖定 （UVLO） 電路允許對輸入欠壓閾值和滯后進行獨立編程。其他保護功能包括熱關斷和偏置電源欠壓鎖定。
*附件：lm5019.pdf

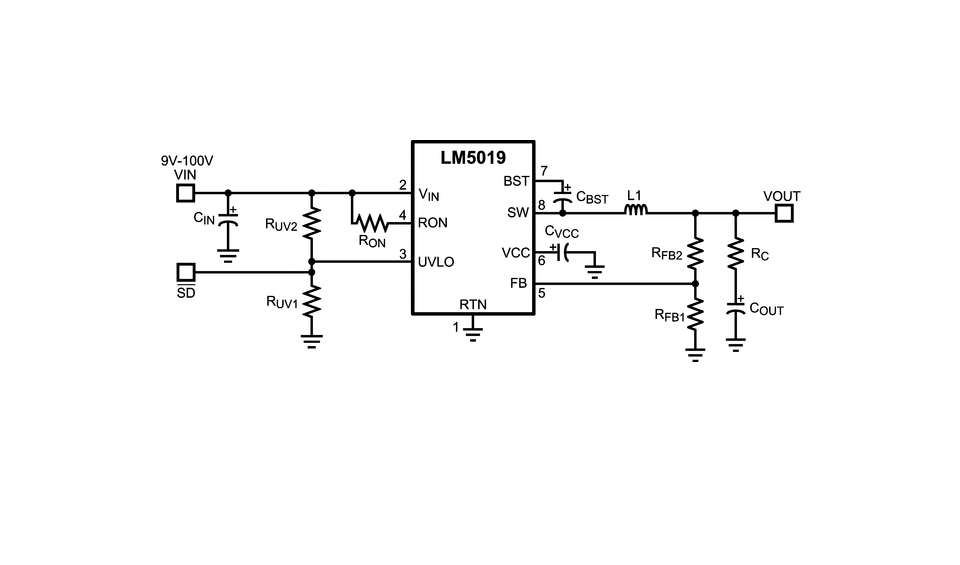

LM5019 器件采用 WSON-8 和 SO PowerPAD-8 塑料封裝。

特性

• 7.5V 至 100V 寬輸入范圍
• 集成 100mA 高側和低側開關
• 無需肖特基
• 恒定導通時間控制
• 無需環路補償
• 超快瞬態響應
• 幾乎恒定的工作頻率
• 智能峰值電流限制
• 可調輸出電壓，最低 1.225 V
• 精密 2% 反饋參考
• 頻率可調至 1 MHz
• 可調欠壓鎖定
• 遠程關機
• 熱關斷
• 包：
  • 8 引腳 WSON
  • 8 引腳 SO PowerPAD 封裝

參數

方框圖

1. 產品概述

LM5019是一款由德州儀器（Texas Instruments）生產的高電壓、高效率、同步降壓（Buck）/Fly-Buck?直流/直流轉換器。該轉換器具有寬輸入電壓范圍（7.5V至100V）、集成的高側和低側MOSFET、以及常數導通時間（COT）控制方案。LM5019適用于智能電表、電信系統、汽車電子等領域，特別適合需要隔離偏置電源的應用。

2. 主要特性

• ?寬輸入電壓范圍?：7.5V至100V。
• ?高電壓啟動?：內置高壓啟動調節器，為內部電路和柵極驅動器提供偏置電源。
• ?集成MOSFET?：內置100mA高側和低側MOSFET，無需外部肖特基二極管。
• ?常數導通時間控制?：無需環路補償，提供超快瞬態響應。
• ?智能峰值電流限制?：保護電路免受過載條件影響。
• ?可調節輸出電壓?：輸出電壓范圍從1.225V起，具有2%的精度反饋參考。
• ?熱關斷和欠壓鎖定?：提供過熱和輸入欠壓保護。

3. 功能描述

• ?COT控制方案?：通過比較器和一個單發定時器實現，輸出電壓反饋與內部參考電壓（1.225V）進行比較。
• ?VCC調節器?：內部高壓線性調節器，輸出7.6V，為內部電路和柵極驅動器供電。
• ?過壓保護?：如果FB引腳電壓超過1.62V，則立即終止導通時間脈沖。
• ?智能電流限制?：通過非復位關斷定時器實現，關斷時間由FB電壓和輸入電壓控制。
• ?熱關斷?：當結溫超過165°C時，控制器進入低功耗復位狀態，禁用Buck開關和VCC調節器。

4. 電氣特性

• ?最大輸入電壓?：100V。
• ?最大輸出電流?：100mA。
• ?開關頻率?：可調至1MHz。
• ?熱關斷溫度?：165°C（典型值）。
• ?軟啟動?：可通過外部電路實現。

5. 應用信息

• ?典型應用?：智能電表、電信系統、汽車電子、隔離偏置電源（Fly-Buck?）。
• ?設計工具?：提供WEBENCH? Power Designer工具，支持自定義設計，優化效率、尺寸和成本。
• ?布局指導?：強調關鍵組件（如輸入電容、VCC電容、BST電容）的緊密布局，以最小化寄生電感和噪聲。

6. 熱特性

• ?熱阻?：WSON封裝為41.3°C/W，SO PowerPAD封裝為41.1°C/W。
• ?結溫范圍?：-40°C至125°C（操作），最高結溫為150°C。

7. 封裝與材料信息

• ?封裝類型?：8引腳WSON和SO PowerPAD封裝。
• ?材料信息?：提供詳細的封裝尺寸、引腳布局和熱特性信息。

8. 設計支持

• ?WEBENCH?工具?：支持自定義設計，提供電氣和熱仿真功能，幫助工程師優化電路設計。
• ?社區資源?：提供TI E2E?在線社區和設計支持，方便工程師交流和解決問題。

LM5019是一款高性能、高可靠性的降壓/Fly-Buck?直流/直流轉換器，適用于需要寬輸入電壓范圍、高效率和小尺寸解決方案的應用。其內置的智能保護功能和調節器簡化了設計過程，提高了系統的可靠性和穩定性。
