LM5019 100V, 100mA 恒準時同步降壓轉換器

數據： LM5019 100V、100mA 恒定導通時間同步降壓穩壓器數據表 (Rev. G)

描述

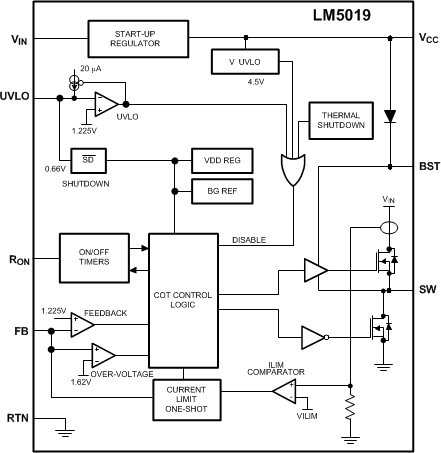

LM5019是一款100V，100mA同步降壓穩壓器，其集成了高側和低側金屬氧化物半導體場效應應晶體管（MOSFET） .LM5019所采用的恒定導通時間（COT）控制方案無需環路補償，可提供出色的瞬態響應，并且可實現超低降壓比。導通時間與輸入電壓成反比，這使得整個輸入電壓范圍內的頻率幾乎保持恒定。高壓啟動穩壓器為IC的內部運行以及集成柵極驅動器提供了偏置電源。

峰值電流限制電路可防止出現過載情況。低壓閉鎖（UVLO）電路支持對輸入低壓閾值和滯后進行單獨編程。其他保護特性包括熱關斷和偏置電源欠壓鎖定。

LM5019器件采用WSON-8和SO PowerPAD-8塑料封裝。< /p>

特性

寬輸入電壓范圍：7.5V至100V
集成了100mA高側和低側開關
無需肖特基二極管
恒定導通時間控制
無需環路補償
超快瞬態響應
接近恒定的運行頻率
智能峰值電流限制
可調節輸出電壓（以1.225V為基準電壓）
2％的反饋基準電壓精度< /li>
頻率可調至1 MHz
可調欠壓閉鎖
遠程關斷
熱關斷
封裝：
- 8引腳晶圓級小外形無引線（WSON）
- 8引腳小外形尺寸（SO）PowerPAD
使用LM5019并借助WEBENCH ^?電源設計器創建定制設計方案

所有商標均為其各自所有者的財產。

參數 與其它產品相比?降壓轉換器（集成開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

LM5019
7.5 ? ?
100 ? ?
1.25 ? ?
90 ? ?
0.1 ? ?
1 ? ?
50 ? ?
1000 ? ?
1.75 ? ?
Synchronous Rectification UVLO Adjustable ? ?
Constant on-time (COT) ? ?
90 ? ?
-40 to 125 ? ?
Catalog ? ?
SO PowerPAD WSON ? ?
