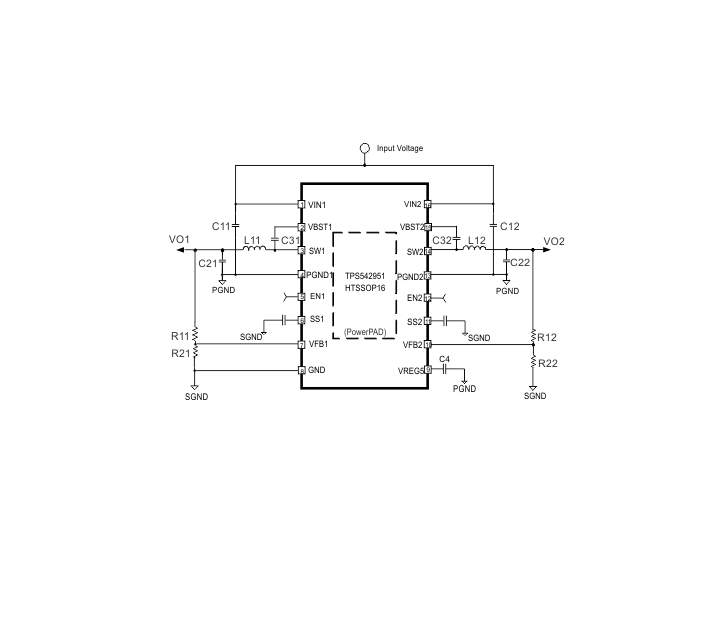

TPS542951 是一款雙通道自適應導通時間 D-CAP2? 模式同步降壓轉換器。這 TPS542951使系統設計人員能夠完成各種終端設備的電源總線套件 穩壓器具有經濟高效、低元件數量和低待機電流解決方案。主要的 TPS542951 的控制回路使用 D-CAP2? 模式控制，可提供非?？焖俚乃矐B 響應，無需外部補償組件。自適應準時控制支持無縫 在較高負載條件下的 PWM 模式和輕負載下的 Eco 模式?作之間轉換。 省油模式?允許 TPS542951 在較輕的負載條件下保持高效率。這 TPS542951 能夠適應低等效串聯電阻 （ESR） 輸出電容器，例如 POSCAP 或 SP-CAP 以及超低 ESR 陶瓷電容器。該設備提供方便且 在 4.5V 至 18V 的輸入電壓下高效運行。

TPS542951采用 4.4mm × 5.0mm 16 引腳 TSSOP （PWP） 封裝，以及 4mm × 4mm 封裝 16 引腳 VQFN （RSA） 封裝，額定環境溫度范圍為 –40°C 至 85°C。
*附件：tps542951.pdf

特性

• D-CAP2 控制模式
  • 快速瞬態響應
  • 無需外部元件即可進行環路
    補償
  • 與陶瓷輸出
    電容器兼容
• 寬輸入電壓范圍：
  4.5 V 至 18 V
• 輸出電壓范圍 ：
  0.76V 至 7.0V
• 針對低占空比應用優化的高效集成 FET
  • 150 mΩ（高側）和
    100 mΩ（低側）
• 高初始參考精度
• 支持恒定的 2 A CH1 和
  3 A CH2 負載電流
• 低側 r DS（開） 無損電流感應
• 可調軟啟動
• 非灌電流預偏置軟啟動
• 700 kHz 開關頻率
• 逐周期過流限制控制
• OCL/UVLO/TSD 保護
• 用于過載保護的打嗝定時器
• 具有集成
  Boost PMOS 開關的自適應柵極驅動器
• 由于熱補償r 導致的 OCP 常數 DS（開） 4000ppm/°C 時
• 16 引腳 HTSSOP、16 引腳 VQFN 封裝
• 自動跳過 Eco 模式?，可在輕負載下實現高效率

參數

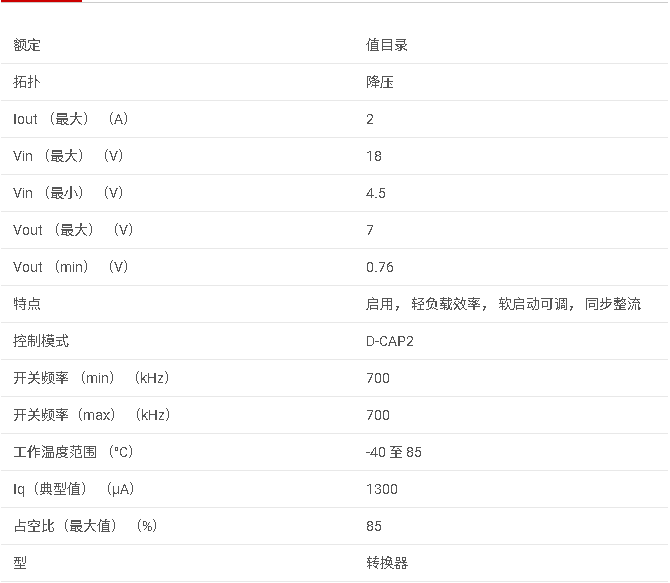

方框圖

1. 產品概述

TPS542951是一款高性能的雙通道同步降壓DC-DC轉換器，集成了FET，適用于低占空比應用。該轉換器提供兩路獨立的輸出，分別支持2A和3A的負載電流，具有快速瞬態響應和寬輸入電壓范圍（4.5V至18V），適用于多種低功耗系統的電源管理。

2. 主要特性

• ?雙通道輸出?：CH1支持2A，CH2支持3A。
• ?寬輸入電壓范圍?：4.5V至18V。
• ?高效率?：集成高效FET，采用D-CAP2?控制模式，支持Eco-mode?輕載高效模式。
• ?快速瞬態響應?：D-CAP2?控制模式提供快速瞬態響應，無需外部補償元件。
• ?軟啟動功能?：支持非吸入式預偏置軟啟動，避免啟動時的電流沖擊。
• ?多重保護?：包括過流保護（OCP）、欠壓鎖定（UVLO）、過溫保護（TSD）和短路保護等。

3. 功能描述

• ?D-CAP2?控制模式?：結合恒定導通時間控制與內部補償電路，實現偽固定頻率和低外部元件配置。
• ?Eco-mode?輕載高效模式?：在輕載條件下自動跳過周期，提高轉換效率。
• ?循環過流限制?：通過周期過流限制控制，保護轉換器免受短路和過載損壞。
• ?熱關斷和重啟?：內置熱關斷功能，在溫度過高時自動關閉轉換器，并在溫度降低后自動重啟。
• ?軟啟動和預偏置軟啟動?：支持可調軟啟動時間，避免啟動時的輸出電壓過沖，同時支持預偏置輸出條件下的平穩啟動。

4. 電氣特性

• ?輸出電壓范圍?：0.76V至7.0V，可調。
• ?開關頻率?：偽固定頻率約為700kHz。
• ?低待機電流?：在關閉模式下，待機電流極低，有助于延長電池壽命。
• ?高精度參考電壓?：內部參考電壓精度高，確保輸出電壓穩定。

5. 應用領域

• ?數字TV電源供應?
• ?網絡家庭終端?
• ? 數字機頂盒（STB） ?
• ?DVD播放器/錄像機?
• ?游戲控制臺?
• ?其他需要雙路獨立輸出的低功耗系統?

6. 封裝與尺寸

• ?封裝類型?：提供HTSSOP-16、VQFN-16（PWP）和VQFN-16（RSA）等多種封裝選項。
• ?緊湊尺寸?：適合空間受限的應用場景。

7. 設計資源

• ?詳細的數據手冊?：提供全面的電氣特性、功能描述、應用電路和布局指南。
• ?設計指南?：包括分步設計流程、元件選擇和布局建議，幫助工程師快速完成設計。
• ?樣品支持?：提供樣品供工程師評估和測試。

TPS542951以其高性能、高效率、多重保護和易于設計的特性，成為低功耗系統中電源管理的理想選擇。
