引言：醫療設備中的電磁干擾問題不容忽視

在現代醫療環境中，電子設備數量持續增加，從監護儀、影像診斷設備到可穿戴遠程終端，醫療系統對電氣穩定性與電磁兼容性（EMC）的要求愈發嚴格。與此同時，EMI（Electromagnetic Interference，電磁干擾）作為潛在的風險源，可能引發設備誤差、信號失真甚至生命支持系統故障。特別是在ICU、手術室或高頻成像場景中，EMI問題若未妥善控制，將對患者安全造成嚴重隱患。因此，尋找更有效、結構緊湊、集成度高的EMI抑制方案成為工程師關注的重點。

醫療設備中EMI的主要來源分析

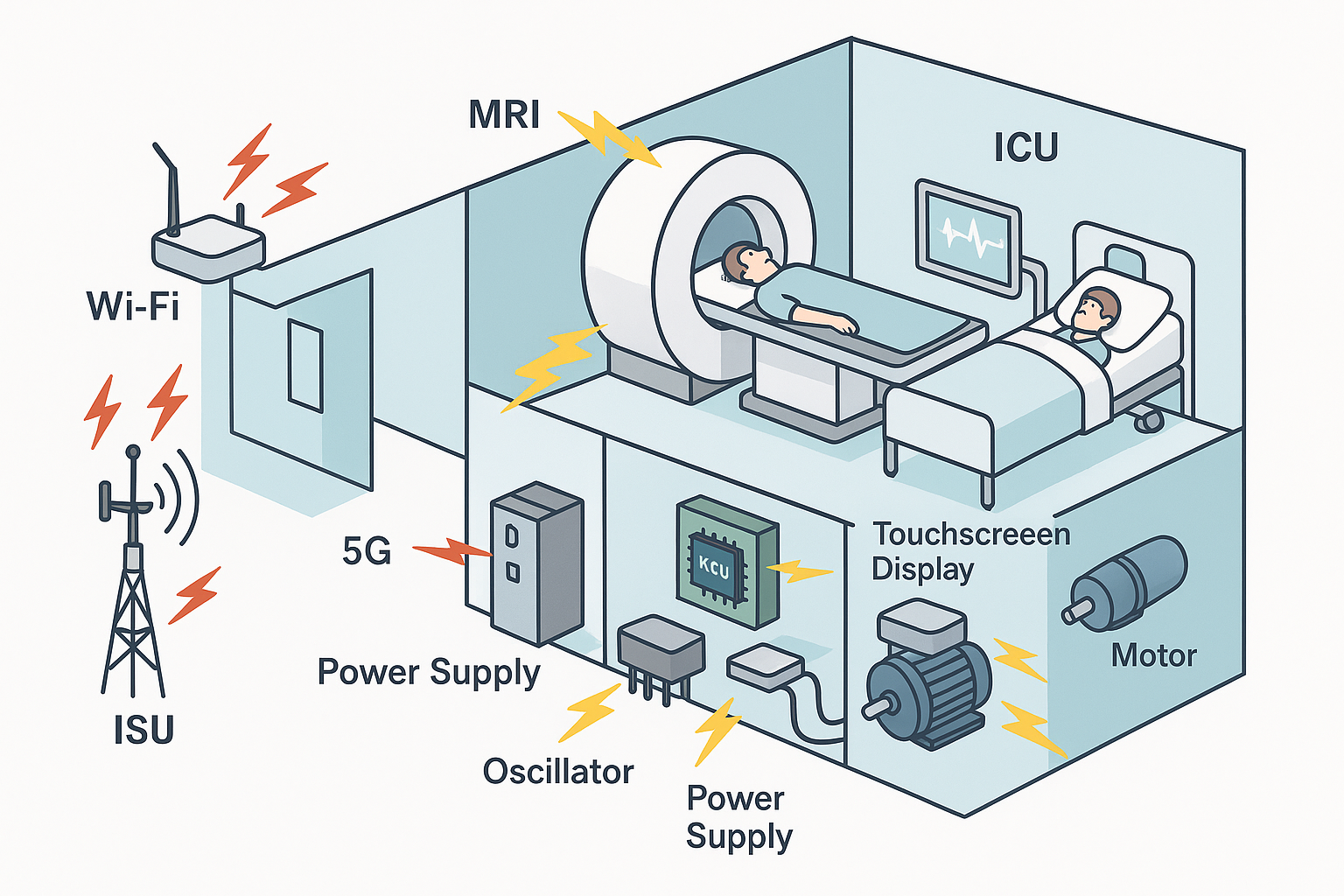

EMI的本質是電磁能量在不希望的路徑上進行傳播。在醫療設備系統中，EMI來源主要包括以下幾類：

• 內部干擾源：設備自身高速數字電路、時鐘系統（晶體振蕩器、PLL）、電源模塊（如DC-DC轉換器）、開關元件、電機控制等，易產生高頻噪聲。
• 外部干擾源：來自其他設備的無線信號（Wi-Fi、5G、藍牙）、附近工業設備的電磁泄露、醫院電梯、空調電機等。
• 信號線與電源線耦合：PCB走線不當、接地不良、回流路徑紊亂都會形成輻射或傳導路徑。
• 射頻系統互擾：如MRI系統中超強射頻場可與其他設備形成共振；高靈敏度探頭則更容易受到其它系統信號干擾。

特別需要注意的是，時鐘系統作為整個電路的頻率基準，其輻射能力強、工作持續，極易成為醫療系統中EMI控制的瓶頸。一個不穩定或輻射過強的晶體振蕩器會對ADC、MCU采樣、通訊模塊甚至屏幕驅動造成嚴重干擾。

傳統EMI抑制手段與面臨的挑戰

為控制EMI，傳統工程通常采用以下手段：

• 屏蔽：使用金屬外殼、導電膠、屏蔽罩等物理方式隔離干擾源。
• 濾波：通過LC濾波器、共模扼流圈、電源磁珠等阻斷干擾信號路徑。
• 接地與布局優化：采用模擬/數字地隔離、地平面完整、差分走線、信號隔離區等PCB技術減少交叉耦合。
• 限速與去耦：降低信號邊沿速率、使用去耦電容削弱電壓瞬態波動。

這些方法在多數場景下有效，但在醫療設備中仍存在如下限制：

• 小型化與便攜式設備中，屏蔽空間與濾波元件受限，難以部署傳統措施。
• 高頻系統中，濾波器的有效帶寬難以覆蓋諧波干擾。
• 多設備協同環境下，EMI互擾路徑復雜，難以預測與完全隔離。

因此，設計工程師亟需從時鐘源本身入手，通過“源頭降噪”手段抑制干擾，從而實現系統級EMC優化。

Spread Spectrum XO原理詳解：從源頭稀釋輻射能量

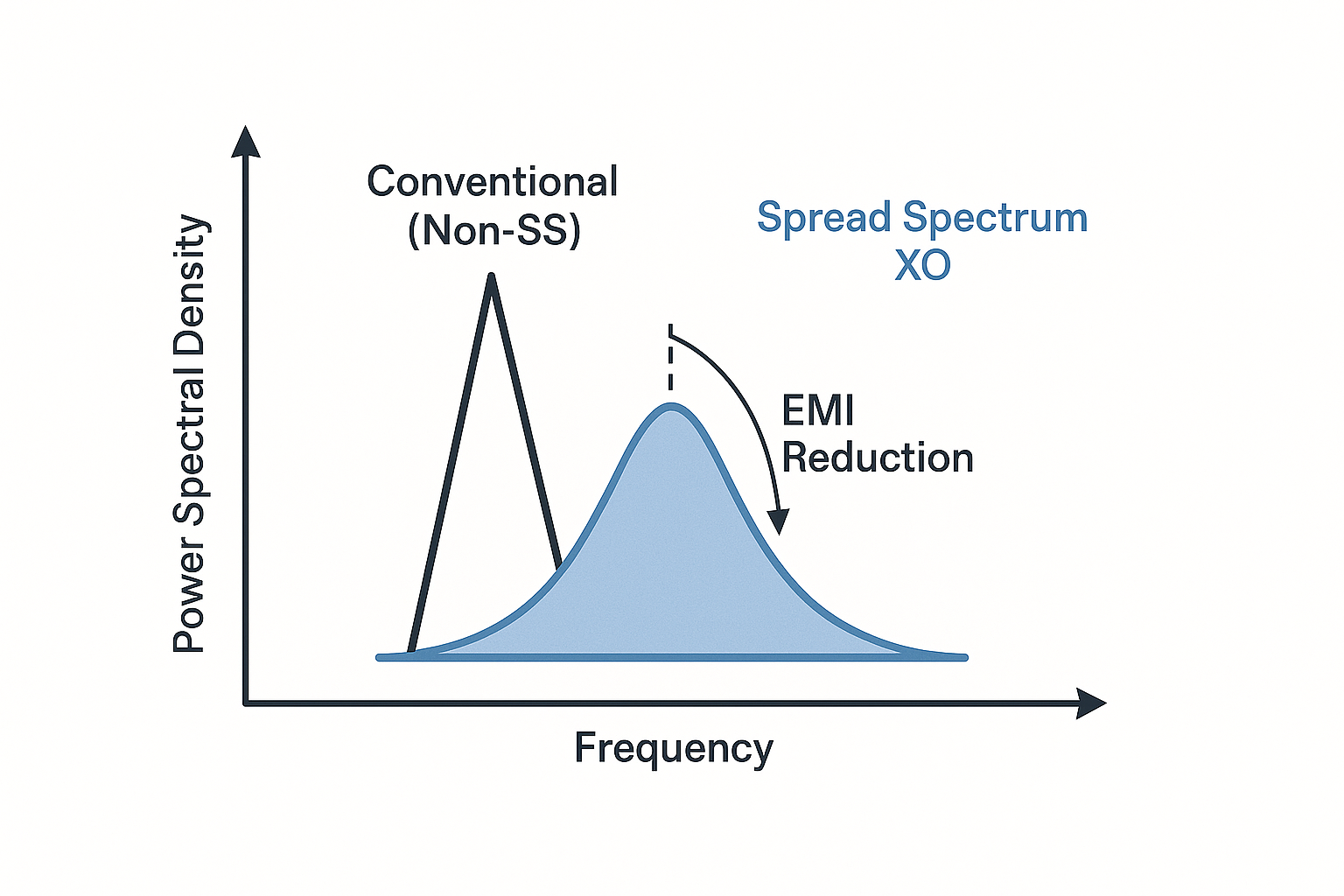

Spread Spectrum XO（擴頻晶體振蕩器）是一種通過在晶振輸出頻率上施加微小調制，將能量從原本集中的頻率點“擴散”到更寬的頻譜帶中，從而降低峰值輻射的時鐘器件。其核心在于改變頻譜能量分布，而非減少總功率。

常見的擴頻方式包括：

• 下擴頻（Down Spread）：輸出頻率在中心頻率以下輕微變化，例如從50MHz擴展到49.75MHz，有效壓低主頻及諧波輻射。
• 中心擴頻（Center Spread）：輸出在中心頻率上下波動，如±0.25%，能同時稀釋上下諧波能量。

調制波形通常為三角波或斜坡波，調制速率為30kHz~60kHz之間。以一個±0.5%擴頻、50MHz的XO為例，其輸出將周期性變化于49.75~50.00MHz之間。由于調制是緩慢而連續的，因此不會對普通數字系統造成邏輯錯誤，也不會影響MCU、DSP、ADC等時鐘輸入的平均頻率。

關鍵優勢在于：峰值輻射可降低8~12dB以上（表現優秀的Spread Spectrum XO甚至可以降低16dB），幫助設備輕松通過IEC 60601-1-2等EMC標準測試。相比于單純使用外部濾波器或屏蔽，Spread Spectrum XO具有結構緊湊、集成度高、無需額外PCB空間的優勢，特別適合醫療設備等空間敏感型系統。

在醫療設備中的典型應用實例

1.心電圖（ECG）系統：采集信號弱至μV級，極易被時鐘諧波干擾。采用Spread Spectrum XO為ADC/MCU提供參考時鐘，有效降低低頻射頻干擾，提高心電波形質量。

2.生命體征監測儀：如血壓計、脈搏儀等在多設備同屏工作場景中使用，擴頻XO可防止時鐘輻射干擾附近Wi-Fi/BLE模組。

3.MRI外圍控制板：在強磁場下，傳統濾波器性能下降。采用擴頻XO可在主控板內實現輻射抑制，提升成像精度。

4.可穿戴遠程醫療設備：如動態心電監測帶、便攜式血糖儀等，空間有限。Spread Spectrum XO可減少EMI元件數量，降低整機功耗與EMI風險。

部署建議與器件選型

使用Spread Spectrum XO時，建議工程師：

• 根據系統容差選擇擴頻深度（±0.25%、±0.5%、±1%）；
• 確保下游芯片（如PLL、ADC、MCU）對輕微頻率變化有容錯性；
• 避免用于需要嚴格同步的系統（如SerDes鏈路、PCIe參考時鐘）；
• 優選低抖動版本，確保相位抖動RMS值<30ps，避免影響高速接口。

例如，FCom富士晶振推出的FCO-3C-LE系列擴頻XO產品，支持±0.5%下擴頻輸出、CMOS接口，典型頻率范圍12~66MHz，頻率穩定度可達±25ppm，適用于醫療嵌入式平臺、圖像處理模塊等對EMI有嚴格要求的系統。

總結：打造高可靠醫療系統的理想時鐘源

醫療設備對電磁兼容性的要求越來越高，傳統的EMI抑制手段在高集成化、便攜化設備中逐漸力不從心。Spread Spectrum XO通過調制輸出頻率以降低峰值輻射，為設計工程師提供了一種結構優化、系統級降噪、無需大改電路的有效手段。它已在醫療監測、成像、控制與穿戴類設備中獲得廣泛應用，是推動醫療設備安全、合規、智能化發展的核心時鐘組件之一。
