CW32模塊使用 1.3寸單色OLED顯示屏

CW32生態社區 ? 來源:CW32生態社區 ? 作者:CW32生態社區 ? 2025-07-01 14:57 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

一、模塊來源

產品實物展示:



?

資料下載鏈接:https://pan.baidu.com/s/1FNGHM0u5MQ2li3QOrTkTuA
資料提取碼:8888

二、規格參數

以下信息見廠家資料屏幕規格書。

工作電壓:3.3V ~ 5V

工作電流20mA

模塊尺寸:33.5 x 35.4 MM

像素間距:0.23(H) x 0.23(V)

像素尺寸:0.21(H) x 0.21(V)

驅動芯片SH1106

通信協議:SPI(可調IIC)

三、移植過程

我們的目標是將例程移植至立創·CW32F030C8T6開發板上。按照以下步驟,即可完成移植。

將源碼導入工程;

根據編譯報錯處進行粗改;

修改引腳配置;

修改時序配置;

移植驗證。

3.1查看資料

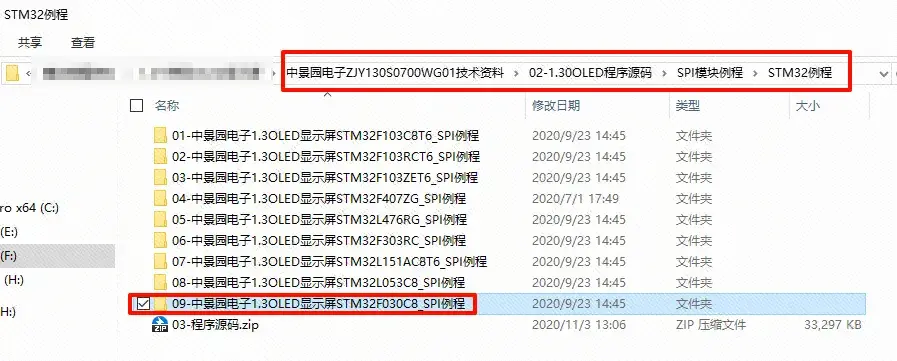

打開廠家資料例程(例程下載見 百度網盤鏈接)。具體路徑見 例程路徑。


3.2移植至工程

將廠家資料路徑下的【OLED】文件夾,復制到自己的工程中。自己的工程至少需要有毫秒級延時函數。(工程可以參考空白工程下載)


打開自己的工程,將我們剛剛復制過來的文件導入.c和.h文件。

https://wiki.lckfb.com/zh-hans/dwx-cw32f030c8t6/module/screen/1-3-single-screen.html(跳轉原文查看)

將oled.h文件下的 sys.h 改為 board.h。


將oled.c文件下的 delay.h 注釋掉。


3.3引腳選擇

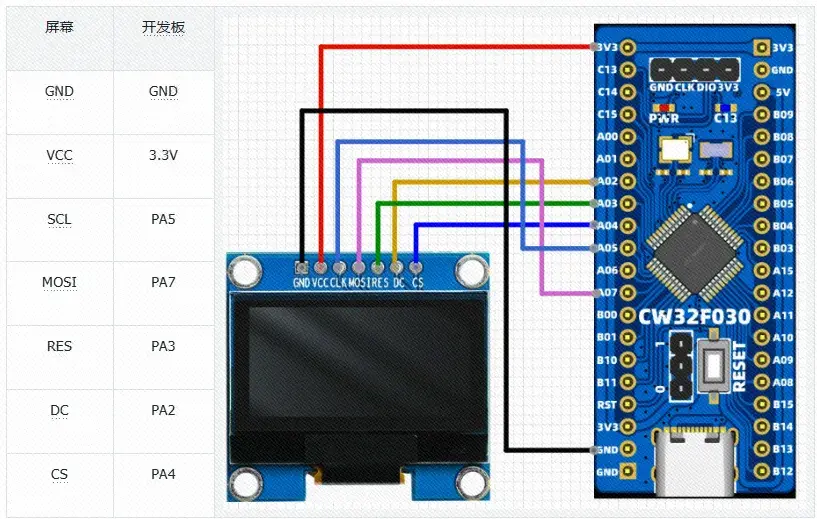

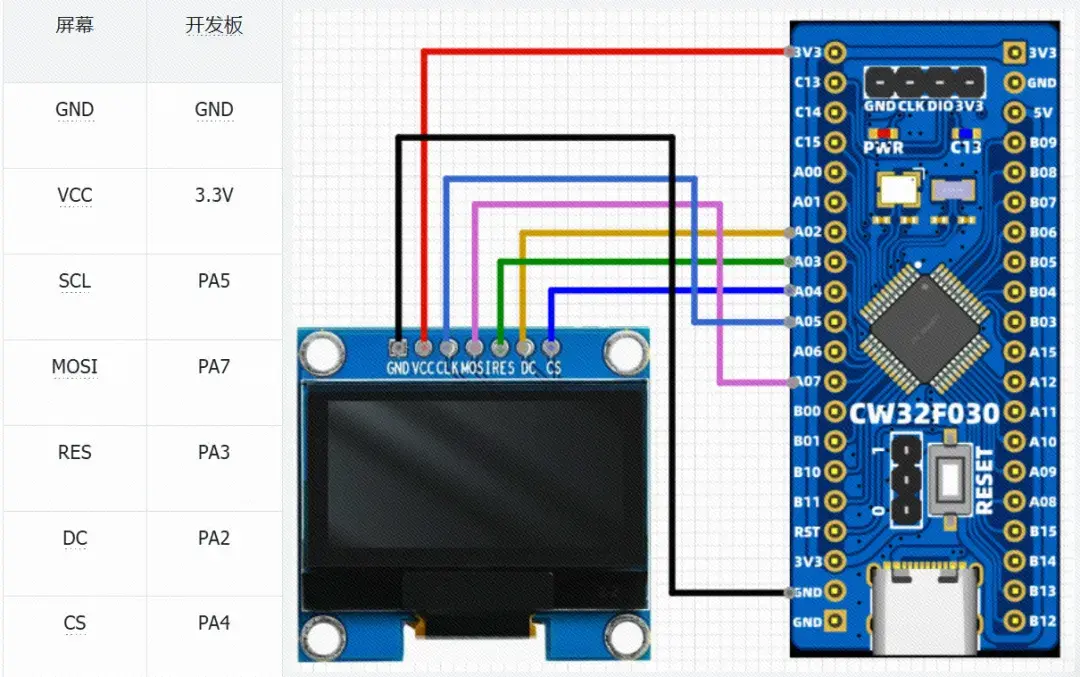

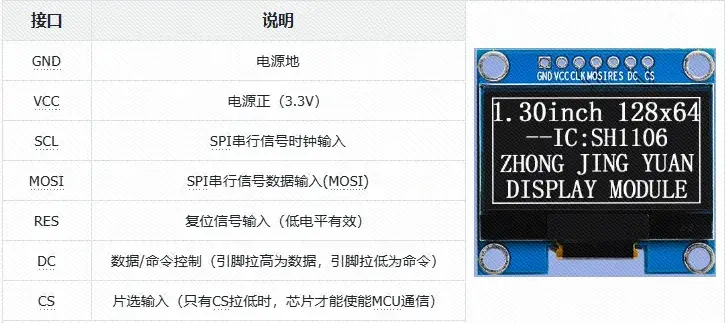

該屏幕需要設置8個接口,具體接口說明見下表各引腳說明。


模塊為SPI通信協議的從機,SCL為SPI信號線(SCK),SDA為SPI輸出線(MOSI),CS為SPI片選線(NSS)。

如果MCU的GPIO引腳不足,可以將屏幕的兩個引腳接口不接入MCU的GPIO。

將RES接入MCU的復位引腳,當MCU復位時,屏幕也跟著復位;

下面分為軟件SPI移植與硬件SPI移植進行講解。

3.4軟件SPI移植

當前廠家源碼使用的是軟件SPI接口,SPI時序部分廠家已經完成,我們只需要將引腳和延時配置好即可。所以對應接入的屏幕引腳請按照你的需要。這里選擇的引腳見下表.


在oled.h中添加OLED的引腳移植定義

//-----------------OLED端口移植定義----------------
#define OLED_RCC_GPIO_ENABLE()        __RCC_GPIOA_CLK_ENABLE()
#define OLED_GPIO_PORT                CW_GPIOA
#define OLED_SCL_PIN                  GPIO_PIN_5
#define OLED_MOSI_PIN                 GPIO_PIN_7
#define OLED_RES_PIN                  GPIO_PIN_3
#define OLED_DC_PIN                   GPIO_PIN_2
#define OLED_CS_PIN                   GPIO_PIN_4

選擇好引腳后,進入工程開始編寫屏幕引腳初始化代碼。 將oled.c源代碼中的void OLED_Init(void)修改為如下代碼。

//OLED的初始化
void OLED_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct; // GPIO初始化結構體
    OLED_RCC_GPIO_ENABLE();        // 使能GPIO時鐘
    GPIO_InitStruct.Pins =  OLED_SCL_PIN|             // GPIO引腳
                            OLED_MOSI_PIN|
                            OLED_RES_PIN|
                            OLED_DC_PIN|
                            OLED_CS_PIN;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;       // 推挽輸出
    GPIO_InitStruct.Speed = GPIO_SPEED_HIGH;          // 輸出速度高
    GPIO_Init(OLED_GPIO_PORT, &GPIO_InitStruct);      // 初始化
    OLED_RES_Clr();
    delay_ms(200);
    OLED_RES_Set();
    OLED_WR_Byte(0xAE,OLED_CMD); /*display off*/
    OLED_WR_Byte(0x02,OLED_CMD); /*set lower column address*/
    OLED_WR_Byte(0x10,OLED_CMD); /*set higher column address*/
    OLED_WR_Byte(0x40,OLED_CMD); /*set display start line*/
    OLED_WR_Byte(0xB0,OLED_CMD); /*set page address*/
    OLED_WR_Byte(0x81,OLED_CMD); /*contract control*/
    OLED_WR_Byte(0xcf,OLED_CMD); /*128*/
    OLED_WR_Byte(0xA1,OLED_CMD); /*set segment remap*/
    OLED_WR_Byte(0xA6,OLED_CMD); /*normal / reverse*/
    OLED_WR_Byte(0xA8,OLED_CMD); /*multiplex ratio*/
    OLED_WR_Byte(0x3F,OLED_CMD); /*duty = 1/64*/
    OLED_WR_Byte(0xad,OLED_CMD); /*set charge pump enable*/
    OLED_WR_Byte(0x8b,OLED_CMD); /* 0x8B 內供 VCC */
    OLED_WR_Byte(0x33,OLED_CMD); /*0X30---0X33 set VPP 9V */
    OLED_WR_Byte(0xC8,OLED_CMD); /*Com scan direction*/
    OLED_WR_Byte(0xD3,OLED_CMD); /*set display offset*/
    OLED_WR_Byte(0x00,OLED_CMD); /* 0x20 */
    OLED_WR_Byte(0xD5,OLED_CMD); /*set osc division*/
    OLED_WR_Byte(0x80,OLED_CMD);
    OLED_WR_Byte(0xD9,OLED_CMD); /*set pre-charge period*/
    OLED_WR_Byte(0x1f,OLED_CMD); /*0x22*/
    OLED_WR_Byte(0xDA,OLED_CMD); /*set COM pins*/
    OLED_WR_Byte(0x12,OLED_CMD);
    OLED_WR_Byte(0xdb,OLED_CMD); /*set vcomh*/
    OLED_WR_Byte(0x40,OLED_CMD);
    OLED_Clear();
    OLED_WR_Byte(0xAF,OLED_CMD); /*display ON*/
}

將lcd_init.h中的 LCD端口定義 宏,修改為右圖樣式。

//-----------------OLED端口定義----------------
#define OLED_SCL_Clr() GPIO_WritePin(OLED_GPIO_PORT,OLED_SCL_PIN,GPIO_Pin_RESET)//SCL
#define OLED_SCL_Set() GPIO_WritePin(OLED_GPIO_PORT,OLED_SCL_PIN,GPIO_Pin_SET)
#define OLED_SDA_Clr() GPIO_WritePin(OLED_GPIO_PORT,OLED_MOSI_PIN,GPIO_Pin_RESET)//SDA
#define OLED_SDA_Set() GPIO_WritePin(OLED_GPIO_PORT,OLED_MOSI_PIN,GPIO_Pin_SET)
#define OLED_RES_Clr() GPIO_WritePin(OLED_GPIO_PORT,OLED_RES_PIN,GPIO_Pin_RESET)//RES
#define OLED_RES_Set() GPIO_WritePin(OLED_GPIO_PORT,OLED_RES_PIN,GPIO_Pin_SET)
#define OLED_DC_Clr()  GPIO_WritePin(OLED_GPIO_PORT,OLED_DC_PIN,GPIO_Pin_RESET)//DC
#define OLED_DC_Set()  GPIO_WritePin(OLED_GPIO_PORT,OLED_DC_PIN,GPIO_Pin_SET)
#define OLED_CS_Clr()  GPIO_WritePin(OLED_GPIO_PORT,OLED_CS_PIN,GPIO_Pin_RESET)//CS
#define OLED_CS_Set()  GPIO_WritePin(OLED_GPIO_PORT,OLED_CS_PIN,GPIO_Pin_SET)

源端口定義

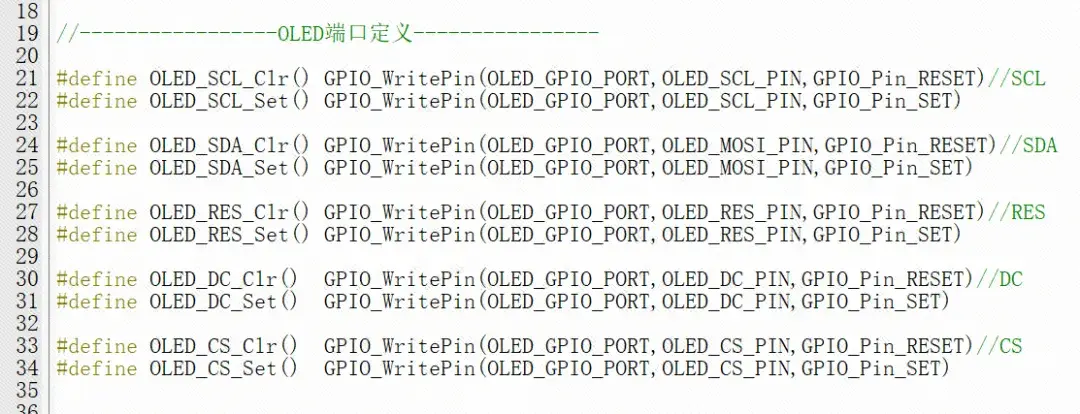

修改后端口定義

到這里軟件SPI就移植完成了,請移步到第4節進行移植驗證。

3.5硬件SPI移植

硬件SPI與軟件SPI相比,硬件SPI是靠硬件上面的SPI控制器,所有的時鐘邊緣采樣,時鐘發生,還有時序控制,都是由硬件完成的。它降低了CPU的使用率,提高了運行速度。軟件SPI就是用代碼控制IO輸出高低電平,模擬SPI的時序,這種方法通信速度較慢,且不可靠。

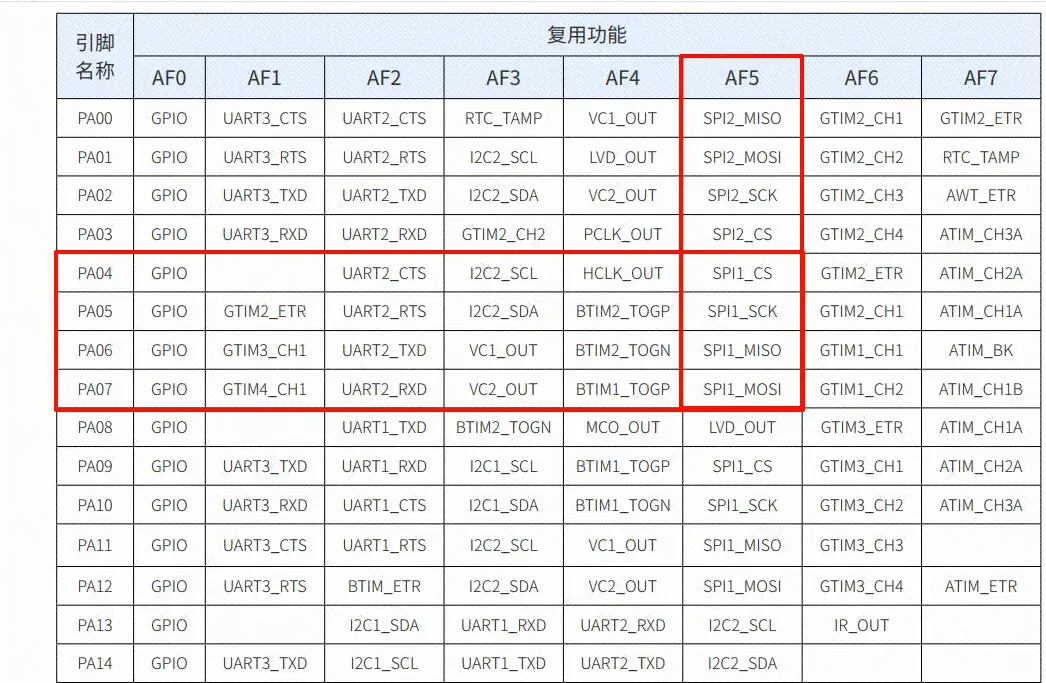

想要使用硬件SPI驅動屏幕,需要確定使用的引腳是否有SPI外設功能??梢酝ㄟ^(guò)數據手冊進行查看。

數據手冊和用戶手冊都在百度網盤資料,網盤地址看入門手冊。

當前使用的是硬件SPI接口,而屏幕我們只需要控制它,而不需要讀取屏幕的數據,故使用的是3線的SPI,只使用到了時鐘線SCK、主機輸出從機輸入線MOSI和軟件控制的片選線NSS。而NSS我們使用的是軟件控制,所以除了SCL(SCK)/SDA(MOSI)引腳需要使用硬件SPI功能的引腳外,其他引腳都可以使用開發板上其他的GPIO。這里選擇使用PA5/PA7的SPI復用功能。其他對應接入的屏幕引腳請按照你的需要。這里選擇的引腳見表硬件SPI接線



在oled.h中添加OLED的引腳移植定義

//-----------------OLED端口移植定義----------------
#define OLED_RCC_GPIO_ENABLE()  __RCC_GPIOA_CLK_ENABLE()
#define OLED_RCC_SPI1_ENABLE()  __RCC_SPI1_CLK_ENABLE()
//GPIO AF
#define SPI1_AF_SCK()           PA05_AFx_SPI1SCK()
#define SPI1_AF_MOSI()          PA07_AFx_SPI1MOSI()
#define BSP_SPI1                CW_SPI1
#define OLED_GPIO_PORT          CW_GPIOA
#define OLED_SCL_PIN            GPIO_PIN_5
#define OLED_MOSI_PIN           GPIO_PIN_7
#define OLED_RES_PIN            GPIO_PIN_3
#define OLED_DC_PIN             GPIO_PIN_2
#define OLED_CS_PIN             GPIO_PIN_4

選擇好引腳后,進入工程開始編寫屏幕引腳初始化代碼。

引腳初始化配置見如下代碼。

//OLED的初始化
void OLED_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct; // GPIO初始化結構體
    OLED_RCC_GPIO_ENABLE();  // 使能GPIO時鐘
    OLED_RCC_SPI1_ENABLE();  // 使能SPI1時鐘
    SPI1_AF_SCK();
    SPI1_AF_MOSI();
    GPIO_InitStruct.Pins =  OLED_SCL_PIN|               // GPIO引腳
                            OLED_MOSI_PIN|
                            OLED_RES_PIN|
                            OLED_DC_PIN|
                            OLED_CS_PIN;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;         // 推挽輸出
    GPIO_InitStruct.Speed = GPIO_SPEED_HIGH;            // 輸出速度高
    GPIO_Init(OLED_GPIO_PORT, &GPIO_InitStruct);        // 初始化
    SPI_InitTypeDef  SPI_InitStructure; // SPI 初始化結構體
    SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;    // 雙線全雙工
    SPI_InitStructure.SPI_Mode = SPI_Mode_Master;                         // 主機模式
    SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;                     // 幀數據長度為8bit
    SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;                           // 時鐘空閑電平為高
    SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;                          // 第二個邊沿采樣
    SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;                             // 片選信號由SSI寄存器控制
    SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_8;    // 波特率為PCLK的8分頻
    SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;                    // 最高有效位 MSB 收發在前
    SPI_InitStructure.SPI_Speed = SPI_Speed_Low;                          // 低速SPI
    SPI_Init(BSP_SPI1, &SPI_InitStructure);   // 初始化
    SPI_Cmd(BSP_SPI1, ENABLE); // 使能SPI1
    OLED_RES_Clr();
    delay_ms(200);
    OLED_RES_Set();
    OLED_WR_Byte(0xAE,OLED_CMD); /*display off*/
    OLED_WR_Byte(0x02,OLED_CMD); /*set lower column address*/
    OLED_WR_Byte(0x10,OLED_CMD); /*set higher column address*/
    OLED_WR_Byte(0x40,OLED_CMD); /*set display start line*/
    OLED_WR_Byte(0xB0,OLED_CMD); /*set page address*/
    OLED_WR_Byte(0x81,OLED_CMD); /*contract control*/
    OLED_WR_Byte(0xcf,OLED_CMD); /*128*/
    OLED_WR_Byte(0xA1,OLED_CMD); /*set segment remap*/
    OLED_WR_Byte(0xA6,OLED_CMD); /*normal / reverse*/
    OLED_WR_Byte(0xA8,OLED_CMD); /*multiplex ratio*/
    OLED_WR_Byte(0x3F,OLED_CMD); /*duty = 1/64*/
    OLED_WR_Byte(0xad,OLED_CMD); /*set charge pump enable*/
    OLED_WR_Byte(0x8b,OLED_CMD); /* 0x8B 內供 VCC */
    OLED_WR_Byte(0x33,OLED_CMD); /*0X30---0X33 set VPP 9V */
    OLED_WR_Byte(0xC8,OLED_CMD); /*Com scan direction*/
    OLED_WR_Byte(0xD3,OLED_CMD); /*set display offset*/
    OLED_WR_Byte(0x00,OLED_CMD); /* 0x20 */
    OLED_WR_Byte(0xD5,OLED_CMD); /*set osc division*/
    OLED_WR_Byte(0x80,OLED_CMD);
    OLED_WR_Byte(0xD9,OLED_CMD); /*set pre-charge period*/
    OLED_WR_Byte(0x1f,OLED_CMD); /*0x22*/
    OLED_WR_Byte(0xDA,OLED_CMD); /*set COM pins*/
    OLED_WR_Byte(0x12,OLED_CMD);
    OLED_WR_Byte(0xdb,OLED_CMD); /*set vcomh*/
    OLED_WR_Byte(0x40,OLED_CMD);
    OLED_Clear();
    OLED_WR_Byte(0xAF,OLED_CMD); /*display ON*/
}

將oled.h中的 LCD端口定義 宏,修改為右圖樣式。

//-----------------OLED端口定義----------------
#define OLED_SCL_Clr() GPIO_WritePin(OLED_GPIO_PORT,OLED_SCL_PIN,GPIO_Pin_RESET)//SCL
#define OLED_SCL_Set() GPIO_WritePin(OLED_GPIO_PORT,OLED_SCL_PIN,GPIO_Pin_SET)
#define OLED_SDA_Clr() GPIO_WritePin(OLED_GPIO_PORT,OLED_MOSI_PIN,GPIO_Pin_RESET)//SDA
#define OLED_SDA_Set() GPIO_WritePin(OLED_GPIO_PORT,OLED_MOSI_PIN,GPIO_Pin_SET)
#define OLED_RES_Clr() GPIO_WritePin(OLED_GPIO_PORT,OLED_RES_PIN,GPIO_Pin_RESET)//RES
#define OLED_RES_Set() GPIO_WritePin(OLED_GPIO_PORT,OLED_RES_PIN,GPIO_Pin_SET)
#define OLED_DC_Clr()  GPIO_WritePin(OLED_GPIO_PORT,OLED_DC_PIN,GPIO_Pin_RESET)//DC
#define OLED_DC_Set()  GPIO_WritePin(OLED_GPIO_PORT,OLED_DC_PIN,GPIO_Pin_SET)
#define OLED_CS_Clr()  GPIO_WritePin(OLED_GPIO_PORT,OLED_CS_PIN,GPIO_Pin_RESET)//CS
#define OLED_CS_Set()  GPIO_WritePin(OLED_GPIO_PORT,OLED_CS_PIN,GPIO_Pin_SET)

初始化部分完,還需要修改發送數據部分。源代碼中使用的是軟件SPI,時序是由廠家編寫完成的。我們使用硬件SPI則需要對其進行修改。 在oled.c文件中,將源代碼的void OLED_WR_Byte(u8 dat,u8 cmd)函數修改為右圖樣式。

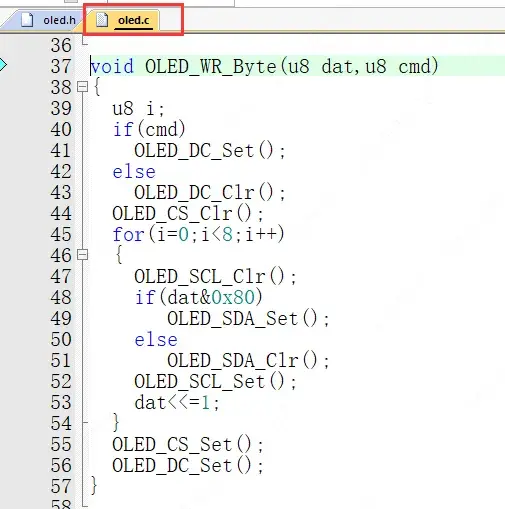

源代碼格式

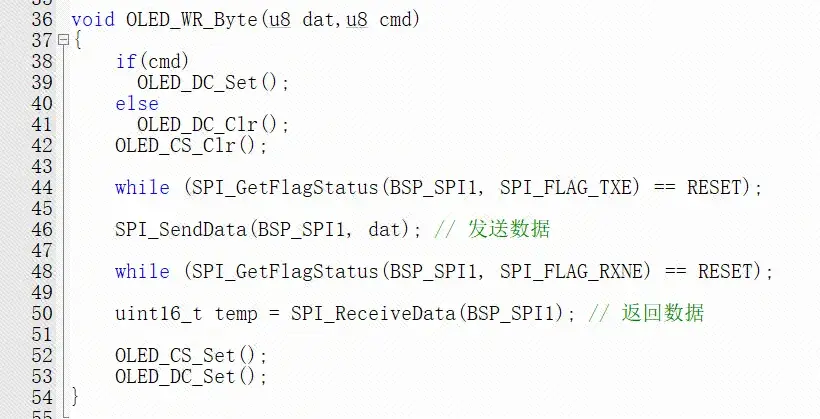

修改后的代碼

void OLED_WR_Byte(u8 dat,u8 cmd)
{
    if(cmd)
      OLED_DC_Set();
    else
      OLED_DC_Clr();
    OLED_CS_Clr();
    while (SPI_GetFlagStatus(BSP_SPI1, SPI_FLAG_TXE) == RESET);
    SPI_SendData(BSP_SPI1, dat); // 發送數據
    while (SPI_GetFlagStatus(BSP_SPI1, SPI_FLAG_RXNE) == RESET);
    uint16_t temp = SPI_ReceiveData(BSP_SPI1); // 返回?cái)?shù)據
    OLED_CS_Set();
    OLED_DC_Set();
}

到這里硬件SPI就移植完成了,請移步到4節進行移植驗證。

四、移植驗證

在main.c中輸入代碼如下

* Change Logs:
 * Date           Author       Notes
 * 2024-06-19     LCKFB-LP    first version
 */
#include "board.h"
#include "stdio.h"
#include "bsp_uart.h"
#include "oled.h"
int32_t main(void)
{
    board_init();        // 開發板初始化
    uart1_init(115200);        // 串口1波特率115200
    OLED_Init();    //初始化OLED
    OLED_Clear();
    uint32_t t = 0;
    while(1)
    {
        OLED_ShowString(0,0,(uint8_t *)"ABC",8,1);//6*8 “ABC”
        OLED_ShowString(0,8,(uint8_t *)"ABC",12,1);//6*12 “ABC”
        OLED_ShowString(0,20,(uint8_t *)"ABC",16,1);//8*16 “ABC”
        OLED_ShowString(0,36,(uint8_t *)"ABC",24,1);//12*24 “ABC”
        OLED_ShowString(50,8,(uint8_t *)"Num:",16,1);//12*24 “ABC”
        OLED_ShowNum(90,8,t,3,16,1);
        t += 1;
        OLED_Refresh();
        delay_ms(1000);
    }
}

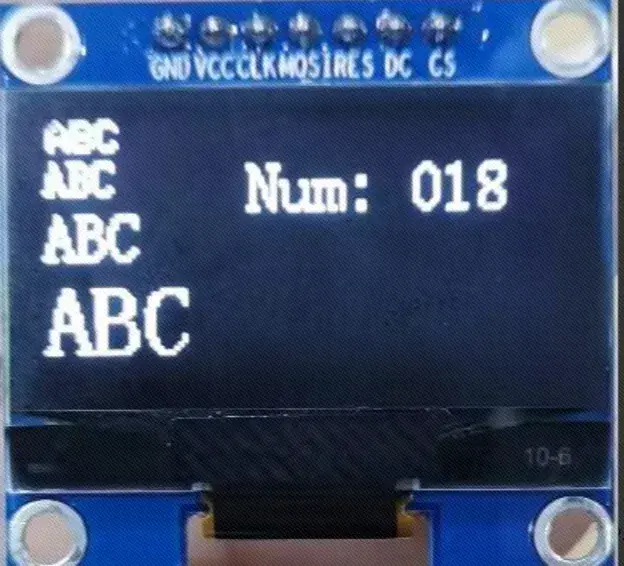

上電效果:


移植成功案例代碼:?

鏈接:https://pan.baidu.com/s/1t08db9FJIMY00ys3gNvPag?pwd=LCKF

提取碼:LCKF

?
審核編輯 黃宇

聲明:本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人,不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用,如有內容侵權或者其他違規問題,請聯系本站處理。 舉報投訴
  • OLED屏幕
    +關注

    關注

    3

    文章

    207

    瀏覽量

    28508
  • CW32
    +關注

    關注

    1

    文章

    255

    瀏覽量

    1204
收藏 人收藏
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

    評論

    相關推薦
    熱點推薦

    CW32模塊使用 1.28LCD彩色顯示屏

    一、模塊來源 產品實物展示: ? ? 資料下載鏈接:https://pan.baidu.com/s/1lSjp7ISiKhkaXwqJsEOu2g 資料提取碼: 8888 二、規格參數 以下信息見
    的頭像 發表于 07-01 15:21 ?119次閱讀
    <b class='flag-5'>CW32</b><b class='flag-5'>模塊</b>使用 1.28<b class='flag-5'>寸</b>圓<b class='flag-5'>屏</b>LCD彩色<b class='flag-5'>顯示屏</b>

    CW32模塊使用】0.96IIC單色

    我們的目標是將例程移植至立創·CW32F030C8T6開發板上。按照以下步驟,即可完成移植。 將源碼導入工程; 根據編譯報錯處進行粗改; 修改引腳配置; 修改時序配置; 移植驗證。
    的頭像 發表于 05-11 16:19 ?370次閱讀
    【<b class='flag-5'>CW32</b><b class='flag-5'>模塊</b>使用】0.96<b class='flag-5'>寸</b>IIC<b class='flag-5'>單色</b><b class='flag-5'>屏</b>

    CW32模塊使用】0.96SPI單色

    硬件SPI與軟件SPI相比,硬件SPI是靠硬件上面的SPI控制器,所有的時鐘邊緣采樣,時鐘發生,還有時序控制,都是由硬件完成的。它降低了CPU的使用率,提高了運行速度。軟件SPI就是用代碼控制IO輸出高低電平,模擬SPI的時序,這種方法通信速度較慢,且不可靠。
    的頭像 發表于 03-29 17:29 ?2589次閱讀
    【<b class='flag-5'>CW32</b><b class='flag-5'>模塊</b>使用】0.96<b class='flag-5'>寸</b>SPI<b class='flag-5'>單色</b><b class='flag-5'>屏</b>

    2.0顯示屏,輕薄低功耗12864點陣COG顯示屏

    2.0單色LCD液晶顯示屏12864圖形點陣,輕薄低功耗128*64點陣COG顯示屏
    的頭像 發表于 02-19 12:02 ?513次閱讀
    2.0<b class='flag-5'>寸</b><b class='flag-5'>顯示屏</b>,輕薄低功耗12864點陣COG<b class='flag-5'>顯示屏</b>

    天馬攜手康寧推出最新柔性OLED車載顯示屏

    在CES 2025上,天馬攜手康寧聯合推出雙方共創的最新車載顯示成果——雙13英多曲率一體黑OLED顯示屏和13英
    的頭像 發表于 01-13 09:41 ?1053次閱讀

    三星顯示在CES 2025上展示全球最大可折疊OLED顯示屏

    的可折疊OLED顯示屏。 這款顯示屏在折疊狀態下尺寸為13.1英,而展開后更是達到了驚人的18.1英,為用戶帶來了前所未有的視覺體驗。與
    的頭像 發表于 01-07 14:16 ?1159次閱讀

    1.4單色顯示屏 圖形點陣128*64點陣小尺寸COG液晶顯示模塊

    顯示屏
    深圳市乾思迪電子科技有限公司
    發布于 :2024年12月13日 14:07:23

    小尺寸單色LCD液晶顯示屏12832圖形點陣 低功耗128*32點陣COG顯示模塊

    顯示屏
    深圳市乾思迪電子科技有限公司
    發布于 :2024年12月13日 10:11:31

    128*64點陣工業串口 2.8高品質單色顯示屏防靜電抗干擾性能強

    顯示屏串口
    乾思迪電子科技
    發布于 :2024年11月19日 16:46:13

    2.0單色LCD液晶顯示屏,12864圖形點陣

    顯示屏串口
    乾思迪電子科技
    發布于 :2024年11月19日 16:45:32

    oled是什么顯示屏 OLED與LCD的區別

    OLED是什么顯示屏 OLED(Organic Light-Emitting Diode),即有機發光二極管,是一種電流型的有機發光器件。其工作原理是通過載流子的注入和復合而致發光,發光強度與注入
    的頭像 發表于 10-21 16:40 ?4806次閱讀

    oled顯示屏的優缺點有哪些

    OLED(有機發光二極管)顯示屏作為一種先進的顯示技術,近年來在電子產品領域得到了廣泛的應用。其獨特的發光原理和構造使其具有一系列顯著的優點,但同時也存在一些不容忽視的缺點。以下是對OLED
    的頭像 發表于 10-21 16:37 ?8807次閱讀

    P2.5LED顯示屏好還是P3LED顯示屏好?

    好? 一、LED顯示屏 LED顯示屏是一種新型的顯示設備,其通過發光二極管的發光實現顯示的功能。它具有色彩鮮艷、亮度高、壽命長、能耗低等優點,應用廣泛。常見的LED
    的頭像 發表于 08-29 15:33 ?1069次閱讀

    OLED柔性顯示屏的金線封裝膠

    OLED柔性顯示屏的金線封裝膠是確保柔性顯示屏中金線連接穩定、防止外界環境侵害的關鍵材料。OLED柔性顯示屏在使用金線進行連接時,需要一種能
    的頭像 發表于 07-12 09:46 ?1203次閱讀
    <b class='flag-5'>OLED</b>柔性<b class='flag-5'>顯示屏</b>的金線封裝膠
    主站蜘蛛池模板: 白河县| 攀枝花市| 电白县| 瑞丽市| 潮州市| 永兴县| 镇赉县| 通海县| 永安市| 贵溪市| 英德市| 鄂托克前旗| 丹江口市| 甘孜| 彩票| 竹溪县| 库尔勒市| 徐州市| 建德市| 浪卡子县| 金秀| 开江县| 广汉市| 柳州市| 城固县| 景泰县| 淮滨县| 乐业县| 阿尔山市| 阿城市| 康平县| 察隅县| 山西省| 嵊泗县| 福海县| 湘阴县| 景东| 白银市| 宁南县| 阳高县| 松阳县|
