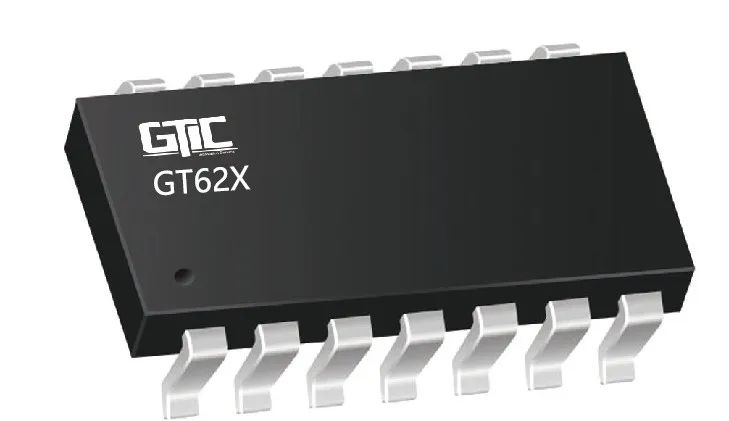

產品介紹

GT62X系列產品是低壓低噪聲運算放大器，可設計用于多種應用場景。GT62X的單位增益帶寬為7MHz，1KHz處的噪聲僅為9.5nV/√Hz。在5V電壓下每個放大器的靜態電流為0.6mA。

GT62X系列產品旨在低壓系統中提供最佳性能。它們能夠在重載情況下實現軌到軌輸出擺幅。輸入可以實現軌到軌，并且在推薦溫度范圍內，器件的最大輸入失調電壓為1.5mV。在低電源電壓下，它們的容性負載能力也很出色。工作電壓范圍為2.2V至5.5V。

GT62X系列具有較低的輸入失配電壓±1.5mV(max)，同時還具備7MHz的增益帶寬積和極低的噪聲。這些特性讓這些運算放大器非常適合用于多種應用，如傳感器、音頻、有源濾波器、A/D 轉換器、通信、測試設備、蜂窩電話和無繩電話、筆記本電腦和平板、光電二極管放大、電池供電儀器。

關于封裝，GT621提供SC70-5、SOT23-5和SOP8、MSOP8封裝。GT622提供SOP8、MSOP8封裝。GT624提供SOP14、TSSOP14封裝。

功能特性

電源電壓：2.2V~5.5V (±1.1V~±2.75V)

輸入共模范圍：-0.1V~5.6V

輸入失調電壓：±1.5mV (max)

輸入噪聲：9.5nV@1kHz

開環增益：110dB

增益帶寬積：7MHz

壓擺率：0.7V/us

共模抑制比：85dB

電源抑制比：90dB

靜態電流：0.6mA (typ)

輸出短路電流：90mA

溫度范圍：-40℃~125℃

封裝：SOT23-5, SC70-5, SOP8, MSOP8, SOP14, TSSOP14

產品優勢

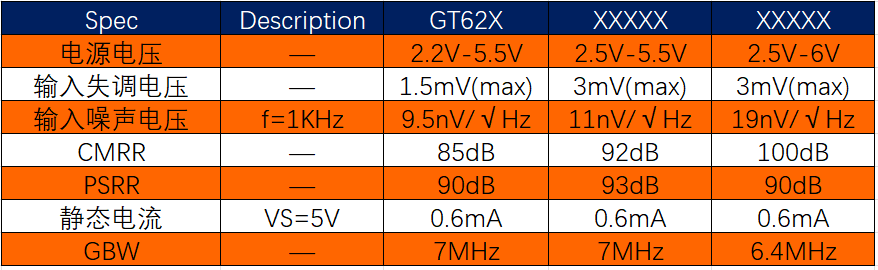

GT62X具有較低的輸入失調電壓：±1.5mV (max)較小的輸入噪聲電壓：9.5nV/√Hz。

支持單雙電源供電

支持多種封裝，滿足不同設計需求

典型應用

25-KHz Low-pass Filter

關于谷泰微電子

江蘇谷泰微電子有限公司是精密信號鏈芯片公司，致力于模擬芯片及高精度信號鏈芯片領域的產品設計與銷售。公司擁有豐富多樣的模擬芯片系列產品，廣泛應用于工業控制、電動智能汽車、測試測量、再生新能源、智能制造、智能建筑、環境環保、數字健康醫療等產業領域。
