TPS54395 是一款雙通道自適應導通時間 D-CAP2? 模式同步降壓轉換器。這 TPS54395 使系統設計人員能夠完成各種終端設備的電源總線套件 穩壓器具有經濟高效、低元件數量和低待機電流解決方案。主要的 TPS54395 的控制回路使用 D-CAP2? 模式控制，可提供非常快速的瞬態 響應，無需外部補償組件。自適應準時控制支持無縫 在較高負載條件下的 PWM 模式和輕負載下的 Eco 模式?作之間轉換。 省油模式?允許 TPS54395 在較輕的負載條件下保持高效率。這 TPS54395 能夠適應低等效串聯電阻 （ESR） 輸出電容器，例如 POSCAP 或 SP-CAP 以及超低 ESR 陶瓷電容器。該設備提供方便且 在 4.5V 至 18V 的輸入電壓下高效運行。

TPS54395 采用 4.4 mm × 5 mm 16 引腳 TSSOP （PWP） 和 4 mm x 4 mm 16 引腳封裝 VQFN （RSA） 封裝，額定環境溫度范圍為 –40°C 至 85°C。
*附件：tps54395.pdf

特性

• D-CAP2 控制模式
  • 快速瞬態響應
  • 無需外部元件即可進行環路補償
  • 與陶瓷輸出電容器兼容
• 寬輸入電壓范圍：4.5 V 至 18 V
• 輸出電壓范圍：0.76V 至 7.0V
• 針對低占空比應用優化的高效集成 FET
  • 90 mΩ（高側）和 60 mΩ（低側）
• 高初始參考精度
• 在兩個通道上支持恒定的 3A 電流
• 低側 r DS（開） 無損電流感應
• Adjustabel 軟啟動
• 非灌電流預偏置軟啟動
• 700 kHz 開關頻率
• 逐周期過流限制控制
• OCL/UVLO/TSD 保護
• 用于過載保護的打嗝定時器
• 具有集成 Boost PMOS 開關的自適應柵極驅動器
• 由于熱補償 r 導致的 OCP 常數DS（開）
  4000ppm/°C 時
• 16 引腳 HTSSOP、16 引腳 VQFN 封裝
• 自動跳過 Eco 模式?，可在輕負載下實現高效率

參數

方框圖

1. 產品概述

?TPS54395? 是一款高性能的雙通道同步降壓（Buck）轉換器，集成了高效的FET，適用于低占空比應用。該轉換器采用D-CAP2?控制模式，提供快速瞬態響應，并支持陶瓷輸出電容器，無需外部補償元件。TPS54395專為數字TV電源、網絡家庭終端、數字機頂盒（STB）、DVD播放器/錄像機等多種應用設計。

2. 主要特性

• ?雙通道同步降壓轉換器?：每個通道提供高達3A的連續負載電流。
• ?D-CAP2?控制模式?：實現快速瞬態響應，支持低ESR和陶瓷輸出電容器。
• ?寬輸入電壓范圍?：4.5V至18V。
• ?寬輸出電壓范圍?：0.76V至7V。
• ?可調軟啟動?：允許用戶通過外部電容編程軟啟動時間。
• ?高效率?：支持Eco-mode?操作，提高輕載效率。
• ?多種保護功能?：包括過流限制、OCL/UVLO/TSD保護、打嗝定時器。

3. 功能描述

3.1 PWM操作

TPS54395的主控制環路采用自適應導通時間PWM控制器，結合D-CAP2?控制模式，實現偽固定頻率操作。該模式通過內部補償電路實現低外部元件配置，支持低ESR和陶瓷輸出電容器，確保輸出穩定。

3.2 Auto-Skip Eco-mode?控制

在輕載條件下，TPS54395通過Auto-Skip Eco-mode?功能自動跳過不必要的開關周期，從而提高效率。隨著輸出電流的減少，轉換器進入不連續導電模式，減少能量損耗。

3.3 可調軟啟動

TPS54395提供可調軟啟動功能，允許用戶通過連接在SSx引腳和GND之間的外部電容來編程軟啟動時間。這有助于在啟動過程中避免輸出電壓過沖，并保護負載免受損害。

3.4 電流檢測和過流保護

過流保護通過逐周期谷值檢測控制電路實現，監測低側FET的開關電壓來檢測過流情況。當檢測到過流時，轉換器將限制輸出電流以防止損壞。

3.5 其他保護功能

• ? 欠壓保護（UVLO） ?：監測VREG5引腳的電壓，當電壓低于UVLO閾值時關閉轉換器。
• ? 熱關斷（TSD） ?：監測轉換器溫度，當溫度超過閾值時關閉轉換器以防止過熱損壞。

4. 應用與實現

4.1 設計指南

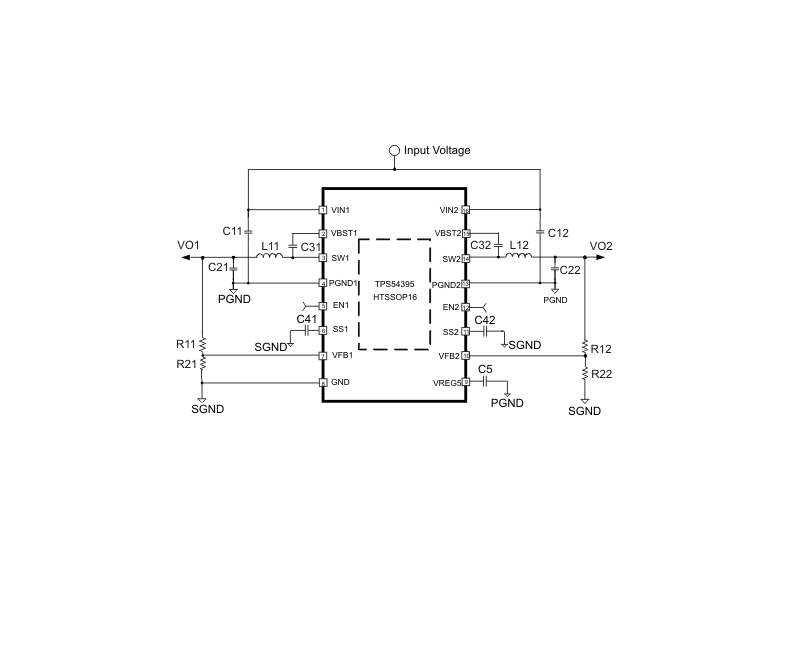

設計過程中需要確定輸入電壓范圍、輸出電壓和輸出電流等關鍵參數。輸出電壓通過連接在輸出節點和VFBx引腳之間的電阻分壓器設置。輸出濾波器采用LC電路，需選擇合適的電感和電容值以確保穩定性。

4.2 布局考慮

• 保持輸入電流環路盡可能小，以減少電磁干擾。
• SW節點應盡可能小且短，以減少寄生電容和電感。
• 將模擬和非切換組件遠離切換組件，以減少干擾。
• 從信號地到功率地進行單點連接，以確保良好的接地。
• 不允許切換電流在器件下方流動，以避免熱集中。

5. 封裝與訂購信息

TPS54395提供HTSSOP（PWP）和QFN（RSA）兩種封裝選項，均具有16個引腳。詳細的封裝和訂購信息可參考數據手冊中的“封裝選項附錄”部分。

6. 注意事項

• 在處理集成電路時，應遵循適當的靜電放電（ESD）預防措施，以避免損壞器件。
• TI提供的技術和可靠性數據、設計資源等“按原樣”提供，不附帶任何形式的保證。客戶有責任選擇適合的TI產品并驗證其應用。
