行業介紹
隨著智能手機、無線耳機、智能手表等設備的無線充電功能發展(如iPhone的MagSafe、安卓陣營的Qi協議),用戶對車內無線充電的需求從“可選”變?yōu)椤皠傂琛薄k妱?dòng)汽車的電子化架構為無線充電集成提供了天然平臺,例如特斯拉、蔚來、小鵬等車型已標配無線充電板。無線充電技術的應用不僅有效解決了傳統線纜的雜亂,而且可以避免駕駛中插拔數據線的分心操作,符合行車安全趨勢。
MPP是蘋果公司為MagSafe磁吸無線充電技術推出的私有標準,而Qi標準是由無線充電聯盟(WPC)制定的全球通用無線充電標準。MPP更適合追求極致體驗的蘋果用戶和高端車型,但受限于私有協議和高成本。Qi標準憑借開放性和廣泛兼容性,仍是車載無線充電的主流方案,尤其適合多品牌設備共存場景。
應用案例

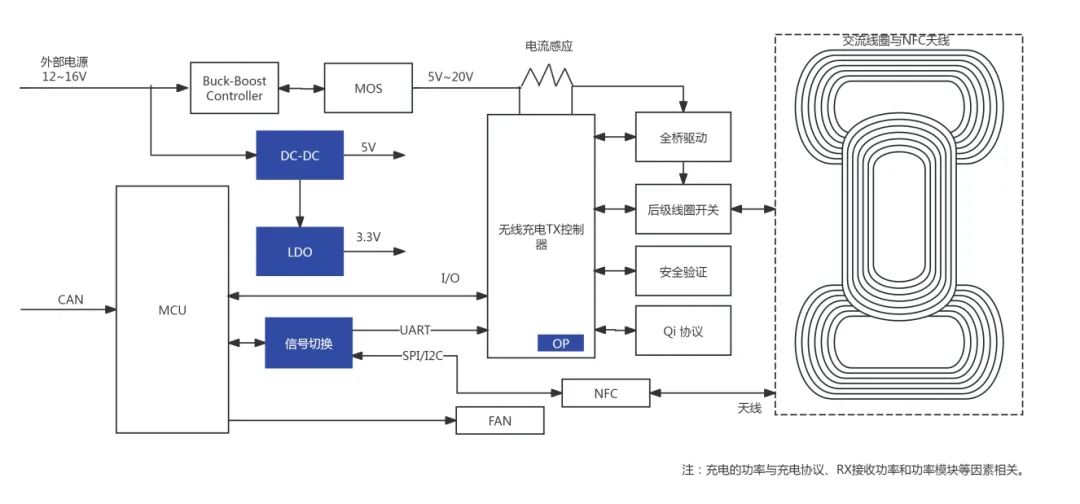

整體解決方案
車載無線充電方案通常包含以下關鍵模塊:無線充電控制模塊,負責管理充電過程,包括功率傳輸、通信和異物檢測(FOD)。
功率管理模塊
用于電壓轉換和電源管理,確保穩定供電;微控制器(MCU)負責系統控制和通信;通信模塊用于與車輛系統或其他設備通信,常用協議包括CAN、LIN、藍牙等,電源轉換模塊用于電壓的轉換,保護模塊提供過壓、過流、過熱保護;驅動模塊用于驅動MOSFET或IGBT,傳感器模塊用于溫度、電流等監測,信號切換模塊常用于切換不同的通信接口,如I2C、SPI等。這些模塊共同確保車載無線充電模塊的穩定性和安全性。
電源轉換模塊
在無線充電設備中,DC-DC降壓轉換器可將20V轉換為12V或5V,供給功率放大器和無線充電控制芯片,LDO因?yàn)楣β适芟蓿ǔ?yīng)用于低功耗部分,例如將5V轉換為3.3V或1.8V,供給MCU、傳感器和通信模塊。

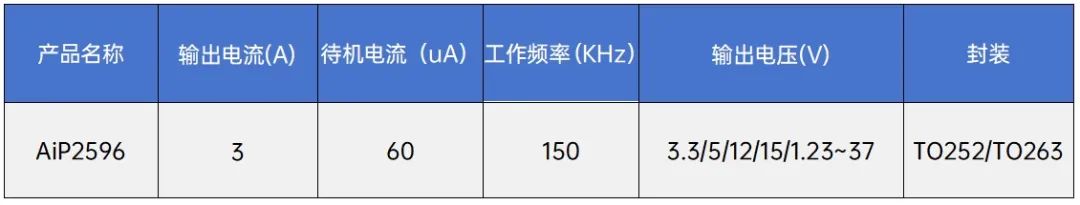

DC-DC:

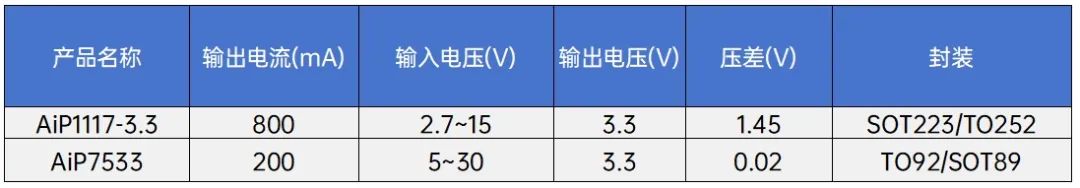

LDO:
在車載無線充電方案中,運算放大器(運放)通常用于信號調理、電流檢測、電壓反饋、溫度監測等關鍵功能。中微愛芯可提供運放用于信號放大或邏輯電平轉換,可提供比較器用于檢測異常信號(如過壓、過流),觸發保護機制。
運放&比較器:
信號切換模塊

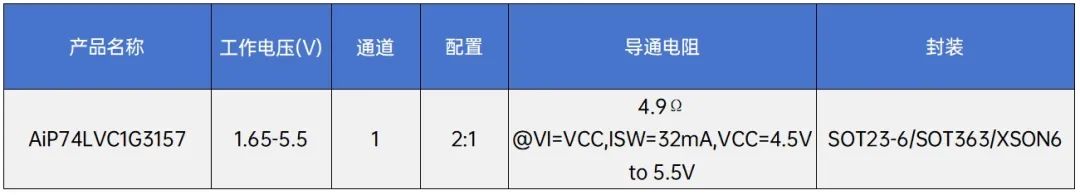

在車載無線充電方案中,模擬開關芯片扮演了關鍵角色,主要用于信號路徑切換、功率管理、多設備兼容性優化等場景。中微愛芯可提供低導通電阻、低功耗的模擬開關芯片,更適合信號切換。
結語
如需了解更多產品資訊,請聯系我司授權代理商或銷售工程師。
關于中微愛芯
無錫中微愛芯電子有限公司成立于2004年,是一家以集成電路設計、測試、方案開發、銷售和服務為主的高新技術企業,是工信部認定的集成電路設計企業,是國家鼓勵的重點集成電路設計企業。產品已形成MCU、LCD顯示、LED顯示、通用邏輯、信號鏈、馬達&柵驅動、功率器件、電源、音響、遙控器、通信、配套等多個系列幾千款產品,覆蓋消費電子、網通產品、工業設備、新能源、汽車電子等多個領域。
-
