芯干線全新推出的 350W 電源模塊，憑借創新的 PFC+LLC 電源架構與同步整流技術，為大功率供電需求帶來卓越解決方案。

該模塊采用兩顆 X3G6509B8 氮化鎵開關管驅動 PFC 升壓，搭配兩顆 XD6506F8 碳化硅二極管整流，同時以兩顆 X3G6509B8 氮化鎵器件構建 LLC 半橋電路，實現 48V/7.3A 穩定輸出，轉換效率高達 96%，完美適配大功率 POE 設備及 USB PD3.1 240W 快充場景。

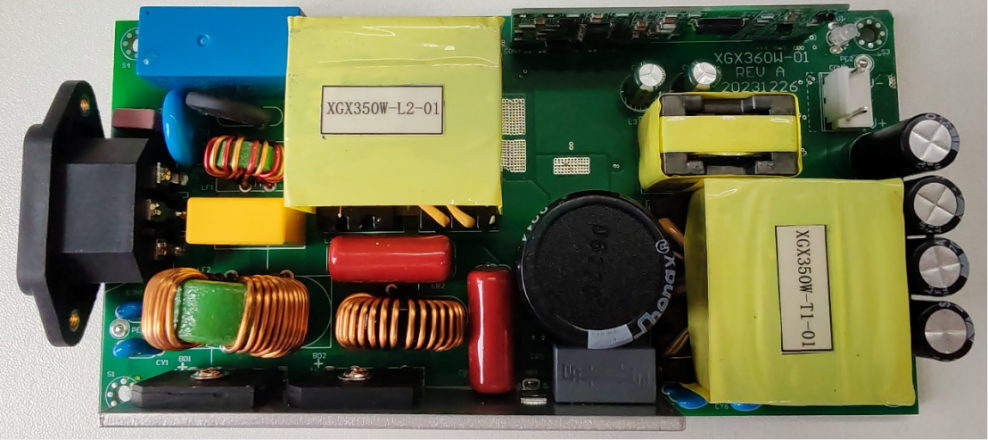

從模塊布局來看，從左到右依次為輸入端 EMI 電路、PFC 升壓電感、高壓濾波電容與 LLC 變壓器，右側垂直排列輸出濾波電容，確保電源純凈穩定。

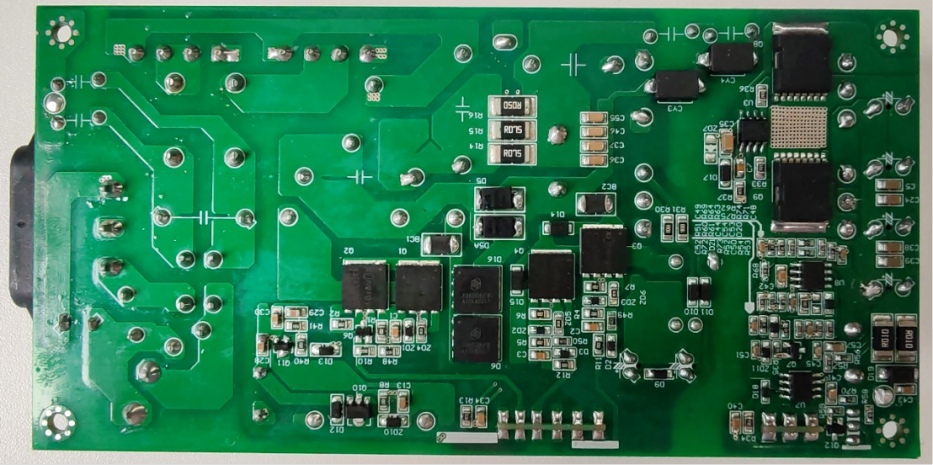

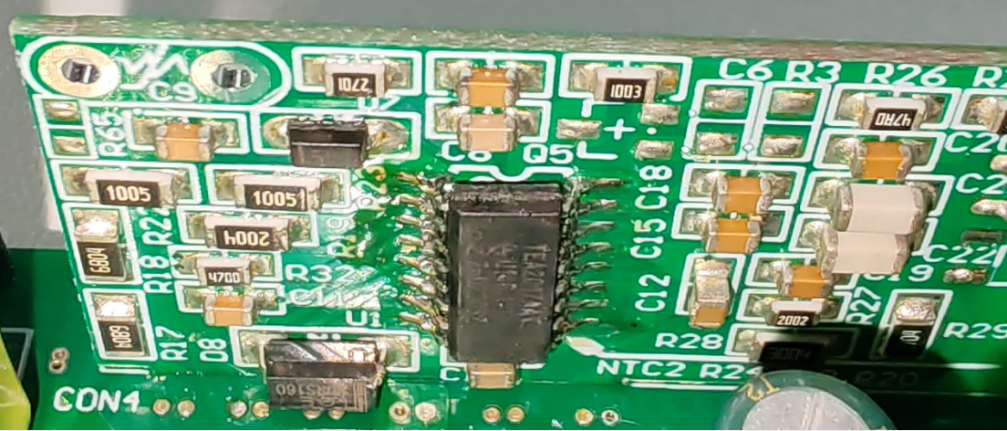

輸入輸出均采用 AC 插座設計，極大簡化設備集成難度。模塊背面有序排布 PFC 升壓開關管、整流管、LLC 半橋開關管及同步整流管，結構緊湊且便于維護。

方案參數詳解

此款350W電源模塊采用NXP恩智浦TEA2017二合一控制器進行PFC和LLC控制，輸出采用TEA2095進行LLC同步整流，初級側使用兩顆芯干線X3G6509B8氮化鎵開關管用于PFC升壓，兩顆芯干線X3G6509B8組成LLC半橋。

PFC升壓整流管使用兩顆芯干線碳化硅二極管并聯，型號為XD6506F8，是一顆耐壓650V的碳化硅二極管，在135℃下的工作電流為11A，具有零反向恢復電流，正溫度系數，易于并聯操作，支持高速開關，具有低開關損耗以及低散熱需求。

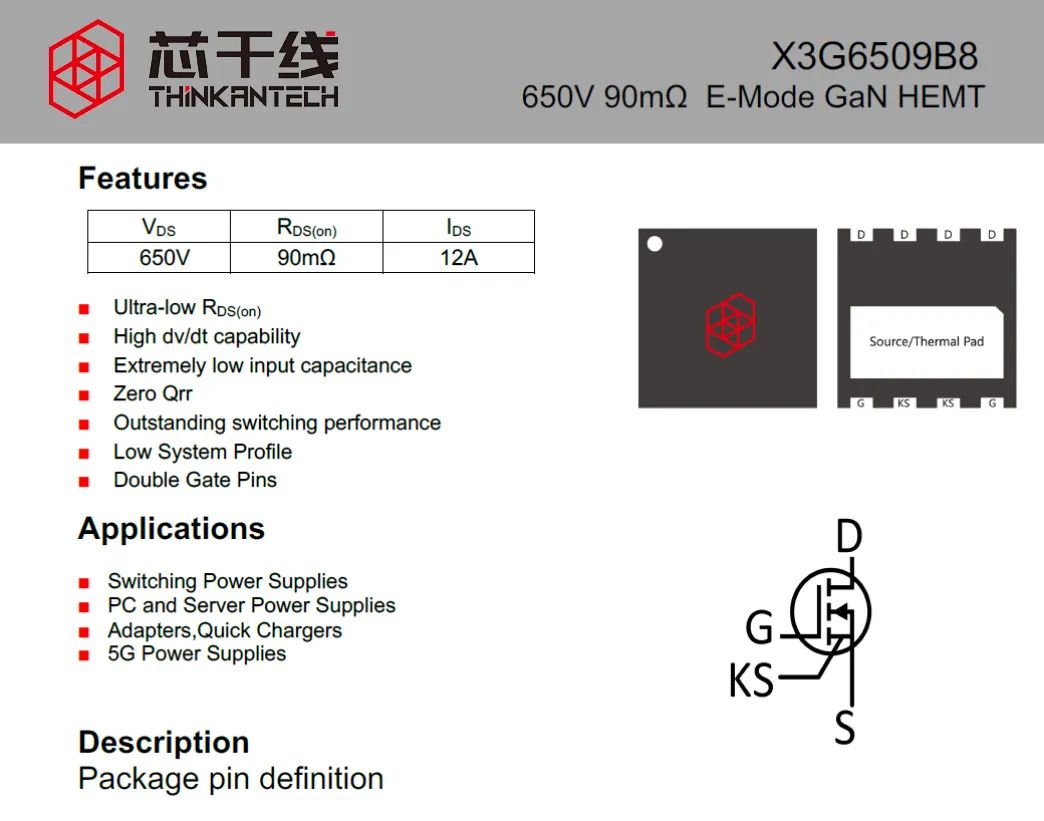

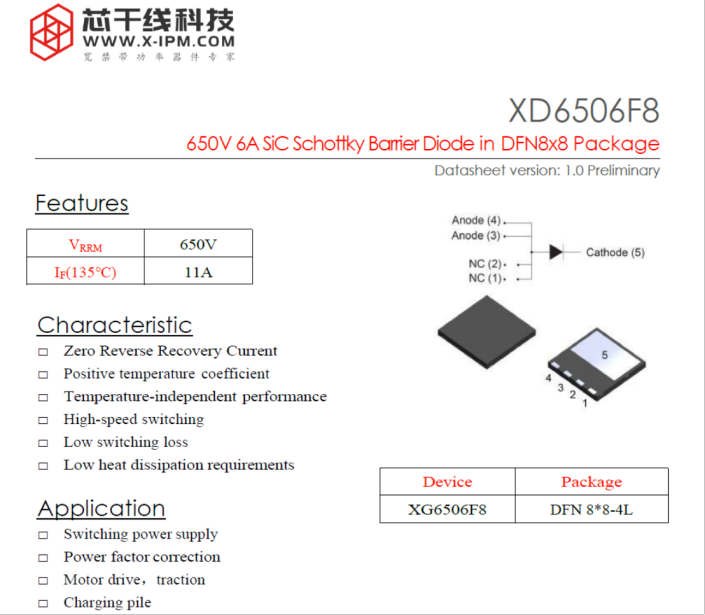

芯干線X3G6509B8和芯干線XD6506F8規格書重要參數如下：

芯干線這款350W電源模塊的初級控制器采用NXP恩智浦TEA2017，這是一顆集成了多模式PFC和數字配置的LLC二合一的控制器，通過將兩顆芯片整合在一起，可以同時輸出PFC和LLC驅動信號，無需傳統獨立的兩顆芯片。

恩智浦TEA2017AAT是一款數字化可配置LLC和PFC組合控制器，用于高效諧振電源。它包括LLC和PFC控制器功能。PFC經配置可在DCM/QR、CCM固定頻率或支持所有操作模式的多模式下運行，優化PFC效率。TEA2017AAT能夠構建一個完整的諧振電源，電源設計簡便，組件數量少。TEA2017AAT采用小型窄條SO16封裝。

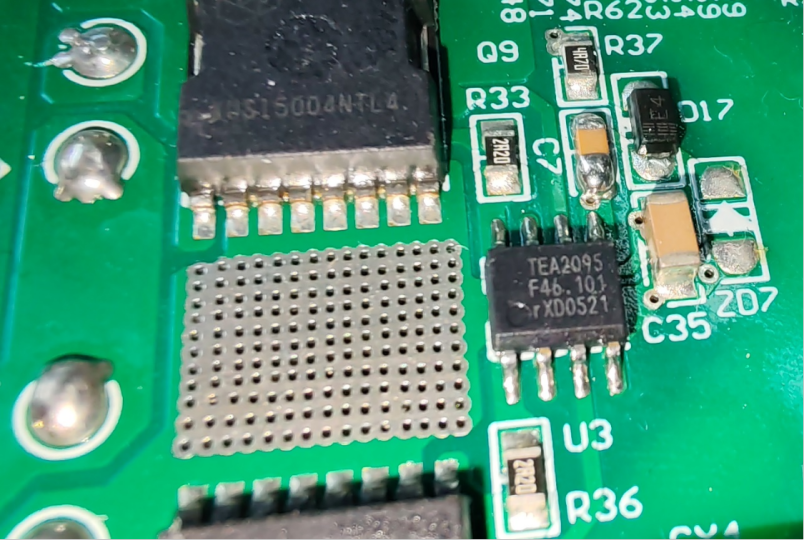

同步整流控制器采用NXP恩智浦 TEA2095，是一顆雙路同步整流控制器，內置兩個驅動器，可以同時驅動兩個同步整流管，并支持獨立工作。并采用自適應的柵極器，提高運行效率。

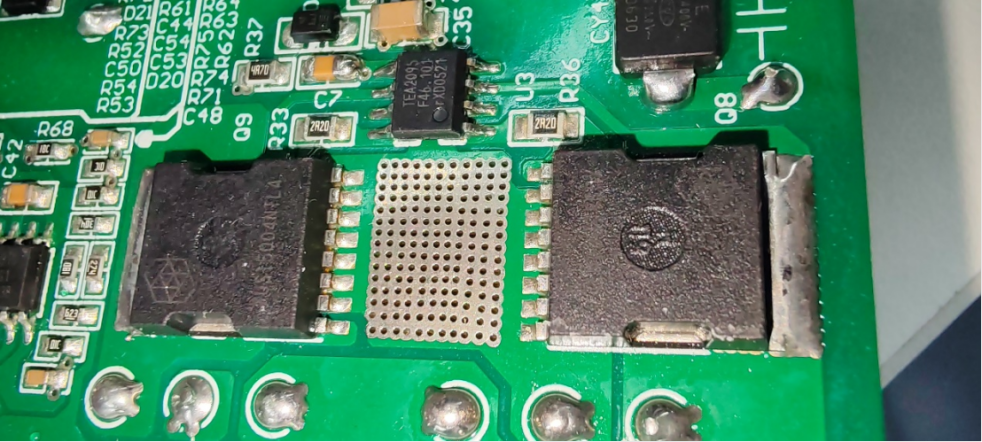

輸出同步整流電路使用兩顆MOS管與同步整流控制器組成LLC同步整流電路。同步整流MOS管來自芯干線，型號為XUS15004NTL4，是一顆耐壓150V的NMOS，導阻3.9mΩ，采用TOLL封裝。

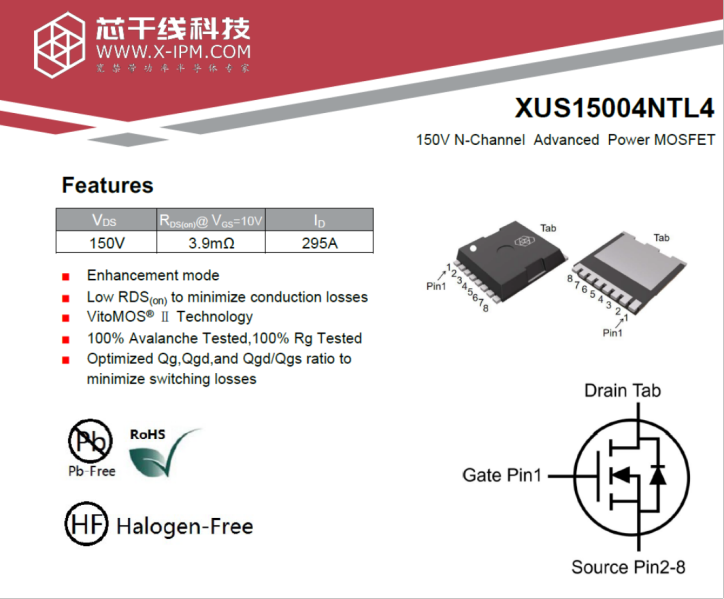

芯干線XUS15004NTL4規格書重要參數如下：

產品實物圖及尺寸

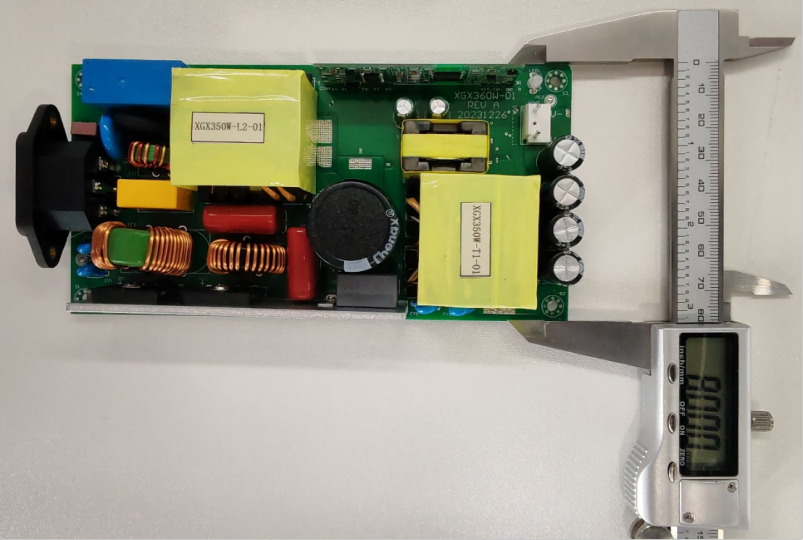

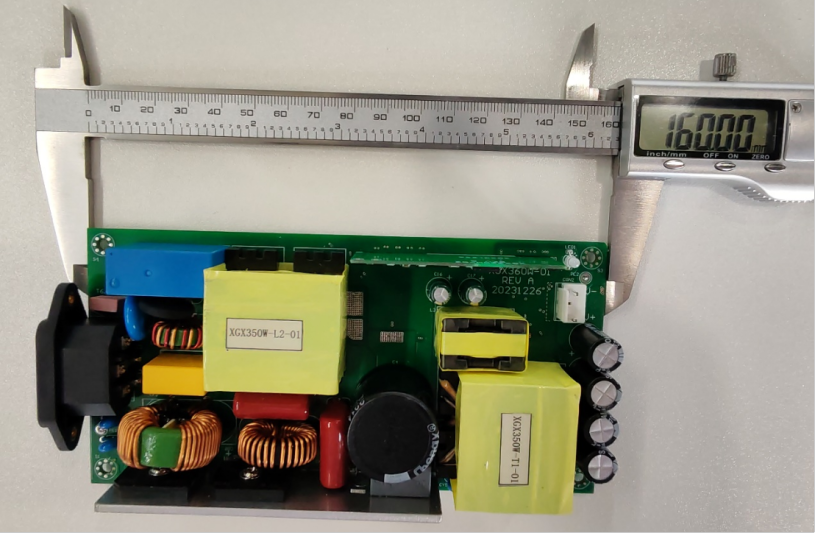

350W PCBA尺寸為160mm*80mm,如下圖示：

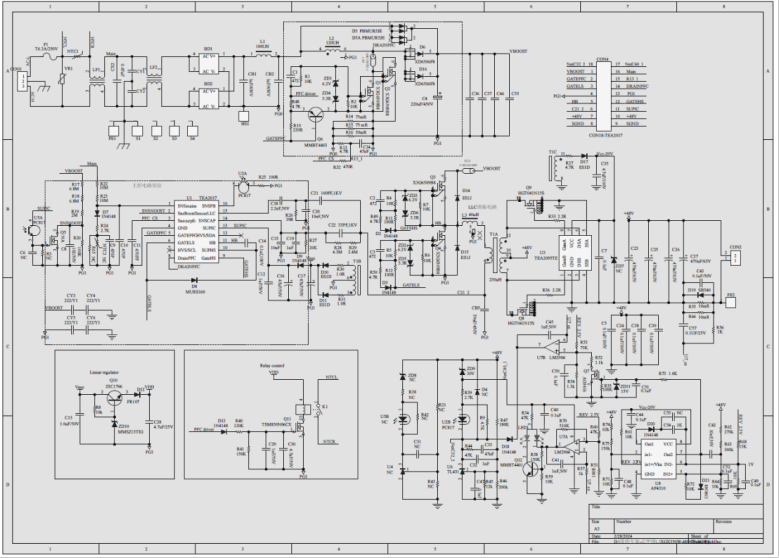

方案原理圖

產品特點

電池快速充電、體積小、重量輕、功率密度高、噪音小、轉換效率高、可靠性高、抗震能力強和完善的保護功能。

產品應用

電動摩托車充電電源、通訊基站備用電源、服務器機房備用電源等領域。

關于芯干線

芯干線科技是一家由功率半導體資深海歸博士、電源行業市場精英和一群有創業夢想的年輕專業人士所創建寬禁帶功率器件原廠。2022年被評為規模以上企業，2023年國家級科技型中小企業、國家級高新技術企業，通過了ISO9001生產質量管理體系認證。在2024年通過了IATF16949汽車級零部件生產質量管理體系認證。

公司自成立以來，深耕于功率半導體Si MOS & IGBT、GaN HEMT、SiC MOS & SBD、IGBT 和 SiC Module等功率器件及模塊的研發和銷售。產品被廣泛應用于消費、光伏、儲能、汽車、Ai服務器、工業自動化等能源電力轉換與應用領域。

公司總部位于南京，分公司遍布深圳、蘇州、江蘇等國內多地，并延伸至北美與臺灣地區，業務版圖不斷拓展中。
