Analog Devices MAX17225評估套件設計設計用于快速演示MAX17220 - MAX17225 IC的功能和廣泛用途。MAX17220 - MAX17225直流-直流轉換器是超低靜態電流升壓直流-直流轉換器，具有225mA/0.5A/1A峰值感應電流限制和True Shutdown?功能。該功能將輸出與輸入斷開，沒有正向或反向電流。這些產品的輸出電壓可使用單個標準1%電阻進行選擇。MAX17225評估套件設有兩個獨立電路，用于評估MAX17220–MAX17225器件的兩個不同IC封裝。這兩個電路的輸入電壓根據負載不用而不同，范圍介于400mV至5.5V之間，典型啟動電壓為0.88V，負載為3kΩ。每個電路在100mV/階躍下提供1.8V到5V的電阻可配置輸出電壓。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX17225評估套件數據手冊.pdf

Analog Devices MAX17225評估套件預裝有MAX17225ELT+和MAX17225ENT+。

特性

• 一個電路板上設有兩個獨立電路
  • 評估采用6引腳μDFN的MAX17220–MAX17225 IC系列
  • 評估采用6引腳晶圓級封裝(WLP)的MAX17220–MAX17225 IC系列
• 輸入范圍：400mV至5.5V
• 在100mV/階躍下提供1.8V到5V的可配置輸出電壓
• 輸出電流高達100mA/225mA/425mA
• 經驗證的的2層1oz銅PCB布局
• 具有緊湊的解決方案尺寸
• 全面組裝并經過測試

必要設備

• MAX17225評估套件
• 1.8V至5V，3A直流電源
• 具有425mA電流能力的電子負載
• 數字伏特計 (DVM)

PCB布局

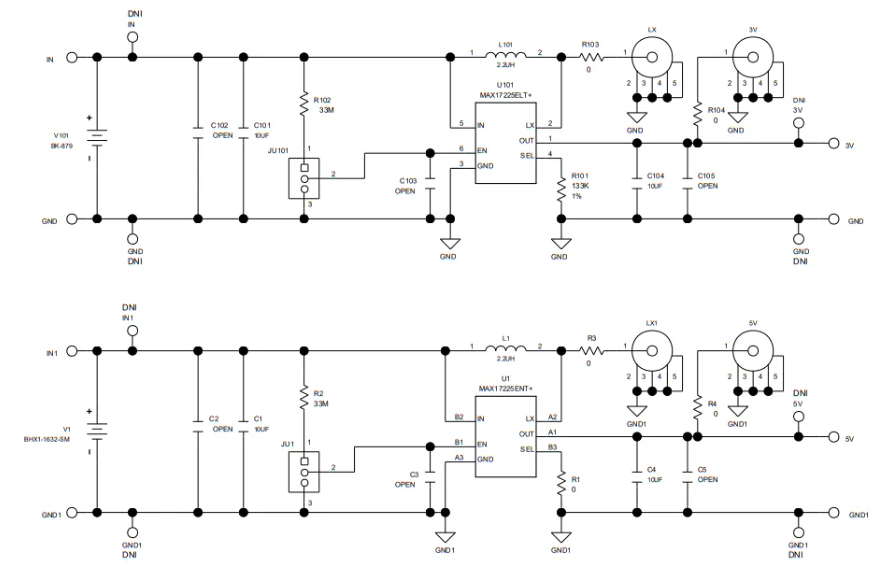

套件示意圖
