TPS54526 是一款自適應導通時間 D-CAP2? 模式同步降壓轉換器。該 TPS54526 使系統設計人員能夠使用經濟高效、低元件數量、低待機電流的解決方案來完善各種終端設備的電源總線穩壓器套件。TPS54526 的主控制回路使用 D-CAP2? 模式控制，無需外部補償元件即可提供非常快速的瞬態響應。自適應導通時間控制支持在較高負載條件下的 PWM 模式和輕負載下的 Eco 模式?作之間無縫轉換。省油模式?允許TPS54526在較輕的負載條件下保持高效率。該 TPS54526 還具有專有電路，使該器件能夠采用低等效串聯電阻 （ESR） 輸出電容器，如 POSCAP、SP-CAP 和超低 ESR 陶瓷電容器。該器件在 4.5V 至 18V VIN 輸入范圍內工作。輸出電壓可在 0.76V 至 5.5V 之間編程。該器件還具有可調節的軟啟動時間和電源良好功能。TPS54526采用 14 引腳 HTSSOP 封裝和 16 引腳 QFN 封裝，設計工作溫度范圍為 –40°C 至 85°C。
*附件：tps54526.pdf

特性

• D-CAP2? 模式可實現快速瞬態響應
• 低輸出紋波，并允許使用陶瓷輸出電容器
• 寬 V在輸入電壓范圍：4.5 V 至 18 V
• 輸出電壓范圍：0.76 V 至 5.5 V
• 針對低占空比應用優化的高效集成 FET – 63 mΩ（高側）和 33 mΩ（低側）
• 高效率，關斷時小于 10 μA
• 高初始帶隙參考精度
• 可調軟啟動
• 預偏置軟啟動
• 650kHz 開關頻率 （f 西 南部 )
• 逐周期超過電流限制
• 電源良好輸出
• 自動跳過 Eco 模式?，可在輕負載下實現高效率

參數

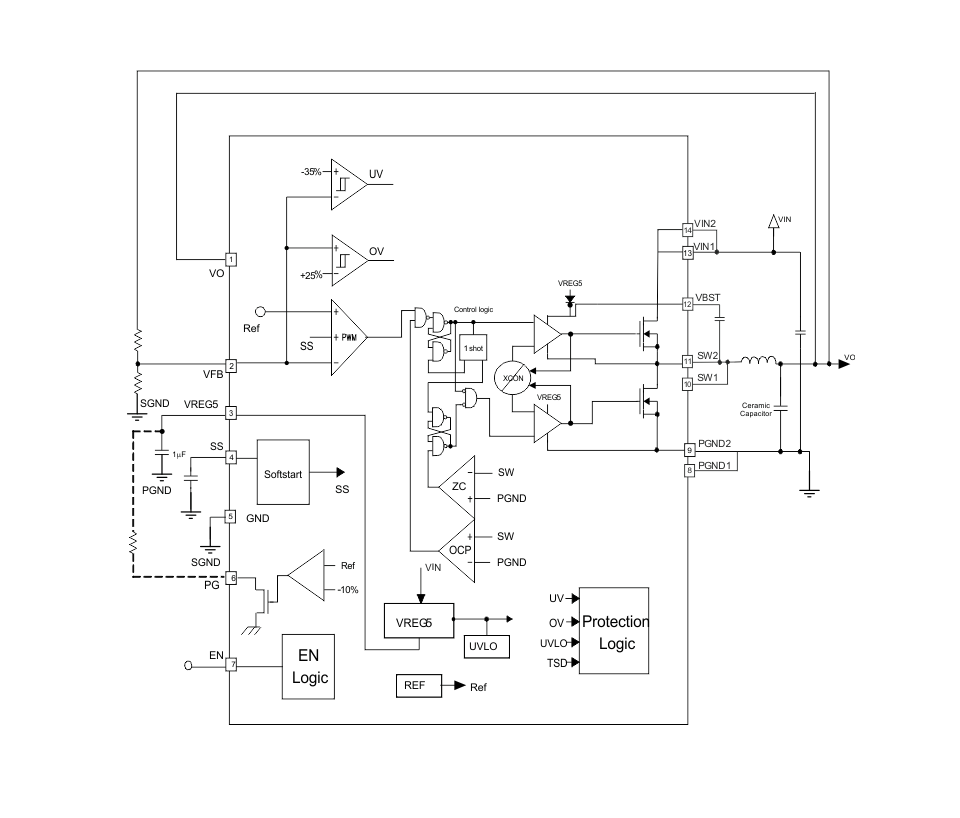

方框圖

1. 產品概述

TPS54526 是一款高效的5.5A同步降壓（Buck）轉換器，支持4.5V至18V的寬輸入電壓范圍，并提供0.76V至5.5V的可調輸出電壓。該轉換器集成了Eco-mode?功能，以提高輕載時的效率。TPS54526采用D-CAP2?控制模式，實現了快速的瞬態響應和低輸出紋波，適用于數字TV電源、高清藍光播放器、網絡家庭終端等多種低電壓系統應用。

2. 主要特性

• ?D-CAP2?控制模式?：提供快速瞬態響應，支持陶瓷輸出電容器。
• ?Eco-mode?功能?：在輕載時自動跳過不必要的開關周期，提高效率。
• ?寬輸入電壓范圍?：4.5V至18V。
• ?可調輸出電壓范圍?：0.76V至5.5V。
• ?高效集成FET?：優化低占空比應用，高側和低側FET的導通電阻分別為63mΩ和33mΩ。
• ?低待機電流?：小于10μA。
• ?高初始帶隙參考精度?。
• ?可調軟啟動?。
• ?預偏置軟啟動?。
• ?650kHz開關頻率?。
• ?循環逐周期過流限制?。
• ?電源良好輸出?。

3. 功能描述

3.1 PWM操作與Eco-mode?

• ?PWM操作?：TPS54526采用自適應導通時間PWM控制器，結合D-CAP2?控制模式，實現偽固定頻率操作。
• ? Eco-mode? ?：在輕載條件下，自動跳過不必要的開關周期，減少能量損耗，提高效率。

3.2 軟啟動與預偏置軟啟動

• ?軟啟動?：通過連接在SS引腳和GND之間的外部電容來調整軟啟動時間，避免啟動過程中的輸出電壓過沖。
• ?預偏置軟啟動?：在輸出已預偏置的情況下，防止啟動過程中電流被拉低，確保輸出電壓平穩上升。

3.3 保護功能

• ?過流保護?：采用循環逐周期過流限制，監測并限制輸出電流，防止損壞。
• ?過壓/欠壓保護?：監測反饋電壓，當電壓超出設定范圍時，關閉轉換器以保護電路。
• ?熱關斷?：監測轉換器溫度，當溫度過高時自動關閉，防止熱損壞。
• ? 欠壓鎖定（UVLO） ?：當輸入電壓低于設定閾值時，關閉轉換器以防止不穩定操作。

4. 應用與實現

4.1 典型應用

TPS54526適用于多種低電壓系統應用，如數字TV電源、高清藍光播放器、網絡家庭終端和數字機頂盒等。

4.2 設計指南

設計過程中需要確定輸入電壓范圍、輸出電壓、輸出電流等關鍵參數。輸出電壓通過連接在輸出節點和VFB引腳之間的電阻分壓器設置。輸出濾波器采用LC電路，需選擇合適的電感和電容值以確保穩定性。同時，布局時應遵循一定的規則，如保持輸入電流環路盡可能小、將SW節點設計得盡可能小且短等。

5. 封裝與訂購信息

TPS54526提供HTSSOP（PWP）和QFN（RSA）兩種封裝選項，分別具有14個和16個引腳。詳細的封裝和訂購信息可參考數據手冊中的“封裝選項附錄”部分。

6. 注意事項

• 在處理集成電路時，應遵循適當?shù)撵o電放電（ESD）預防措施，以避免損壞器件。
• 在設計過程中，應充分考慮布局和布線對電路性能的影響，遵循數據手冊中提供的布局指南。
• TI提供的技術和可靠性數據、設計資源等“按原樣”提供，不附帶任何形式的保證。客戶有責任選擇適合的TI產品并驗證其應用。
