TPS54061 器件是一款 60V、200mA 同步降壓直流/直流轉換器，具有 集成高側和低側 MOSFET。電流模式控制提供簡單的外部 補償和靈活的組件選擇。非開關電源電流為 90 μA。使用 Enable 引腳，關斷電源電流降至 1.4 μA。

為了提高輕負載效率，低側 MOSFET 在電感 電流為零。
*附件：tps54061.pdf

欠壓鎖定在內部設置為 4.5 V，但可以使用兩個 使能引腳上的 resistors。輸出電壓啟動斜坡由內部 慢啟動時間。

可調開關頻率范圍允許效率和外部組件尺寸 進行優化。頻率折返和熱關斷可在過載期間保護器件 條件。

該TPS54061通過集成 MOSFET、引導充電二極管和 采用小型 3.00 mm × 3.00 mm 熱增強型 VSON 封裝，最大限度地減少了 IC 占用空間。

特性

• 集成高側和低側 MOSFET
• 二極管仿真，提高輕負載
  效率
• 峰值電流模式控制
• 90μA 工作靜態電流
• 1.4μA 關斷電源電流
• 50kHz 至 1100kHz 可調開關
  頻率
• 與 External Clock 同步
• 內部慢啟動
• 0.8 V ±1% 電壓基準
• 與陶瓷輸出電容器或低成本
  鋁電解電容器配合使用時保持穩定
• 逐周期電流限制、熱保護、OVP 和
  頻率折返保護
• VSON-8 封裝，3 mm × 3 mm，帶導熱
  墊
• –40°C 至 150°C 工作結溫

參數

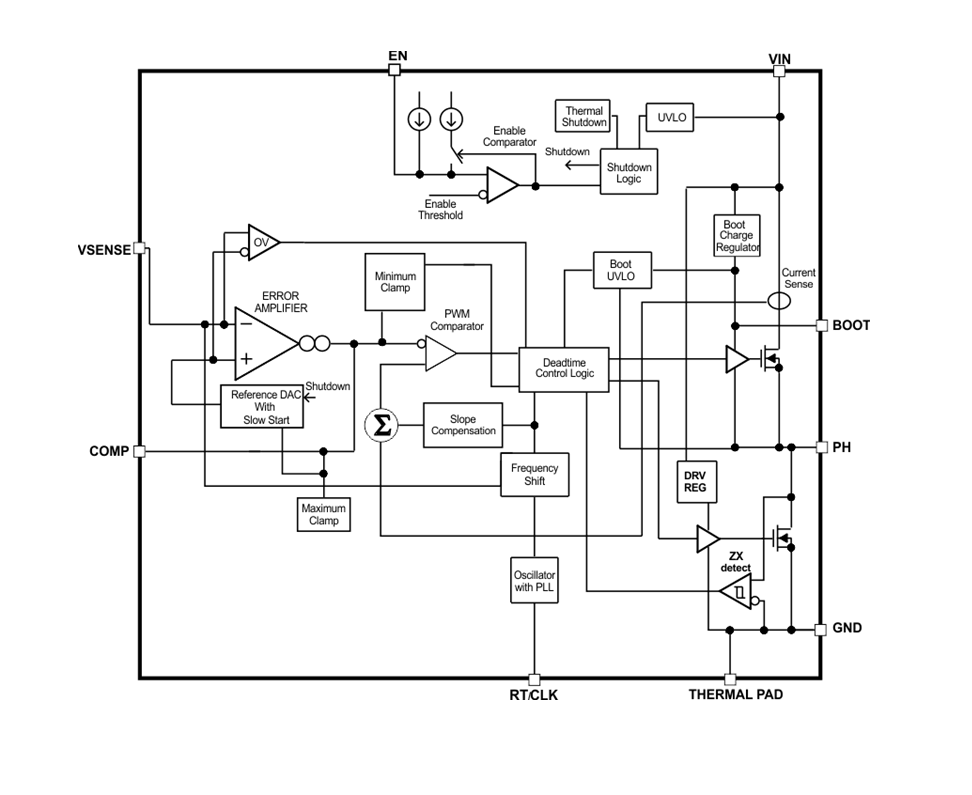

方框圖

1. 產品概述

TPS54061 是一款寬輸入電壓范圍（4.7V 至 60V）、高效率（200mA 輸出時）的同步降壓（Buck）DC-DC 轉換器。它集成了高側和低側 MOSFET，適用于低功率待機或偏置電壓供應、工業過程控制、計量和安全系統等應用。

2. 主要特性

• ?寬輸入電壓范圍?：4.7V 至 60V。
• ?高效率?：在 200mA 輸出時表現出高效率。
• ?低靜態電流?：非切換時的供電電流為 90μA，關機時降至 1.4μA。
• ?集成 MOSFET?：內置高側和低側 MOSFET，減少外部組件數量。
• ?可調開關頻率?：50kHz 至 1.1MHz 的可調開關頻率，優化效率和外部組件尺寸。
• ?多種保護功能?：包括過流保護、熱保護、過壓保護和欠壓鎖定（UVLO）。
• ?陶瓷電容支持?：穩定支持陶瓷輸出電容器或低成本鋁電解電容器。
• ?小封裝?：采用 3mm x 3mm 的 VSON-8 封裝，帶有散熱墊。

3. 功能描述

3.1 控制與調節

• ?固定頻率 PWM 控制?：使用可調固定頻率的峰值電流模式控制，簡化外部頻率補償設計。
• ?電壓參考?：提供精確的 0.8V ± 1% 電壓參考，確保輸出電壓的穩定性。
• ?慢啟動?：內置慢啟動功能，防止啟動時產生過大的浪涌電流。
• ?UVLO 和使能控制?：通過使能引腳控制轉換器的開啟和關閉，UVLO 可調以保護轉換器免受低電壓影響。

3.2 保護機制

• ?過流保護?：周期限流保護，防止電流過大損壞轉換器。
• ?熱保護?：內置熱關斷功能，當結溫超過 176°C 時自動關斷。
• ?過壓保護?：監測輸出電壓，防止電壓過高損壞負載。

3.3 集成特性

• ?二極管仿真?：輕載時，低側 MOSFET 仿真二極管，提高效率。
• ?外部時鐘同步?：RT/CLK 引腳支持外部時鐘同步，方便多轉換器協同工作。

4. 應用與實現

4.1 典型應用

• 低功率待機或偏置電壓供應。
• 4-20mA 電流環路供電傳感器。
• 工業過程控制、計量和安全系統。

4.2 設計指南

提供了詳細的設計步驟和公式，包括選擇開關頻率、電感器、輸出電容器、輸入電容器、啟動電容以及反饋電阻等。同時，還提供了連續導通模式（CCM）和不連續導通模式（DCM）下的設計示例和應用曲線，幫助用戶快速完成設計。

5. 封裝與訂購信息

采用 VSON-8 封裝，尺寸為 3mm x 3mm，帶有散熱墊。提供了多種可訂購選項，具體可參考數據手冊中的“機械、封裝和可訂購信息”部分。

6. 布局建議

• 輸入旁路電容應盡可能靠近 VIN 引腳，以減小環路面積。
• 輸出電感應靠近 PH 引腳，以減小電容性耦合。
• RT/CLK 引腳對噪聲敏感，電阻應盡可能靠近 IC 并使用最短的走線。

7. 注意事項

• 在設計過程中，應充分考慮輸入電壓的濾波和調節，以確保轉換器的穩定運行。
• 在實際應用中，應根據具體需求調整設計參數，并進行充分的測試和驗證。
