Analog Devices MAX22005EVKIT評估套件為演示MAX22005A 12通道模擬輸入提供一款演示平臺。MAX22005A是一款工業級模擬輸入電壓模式器件，也可配置為每通道使用外部精密電阻器的模擬輸入電流模式器件。 MAX22005A還可用作每通道使用外部精密電阻器和低成本開關的可配置模擬輸入。輸入通道可用作12個單端輸入、6個差分輸入或多達8個多通道可配置差分輸入。該器件總共支持多達26種配置。Analog Devices MAX22005EVKIT評估套件預裝有MAX22005，采用LGA-48封裝。該套件可使用USB電纜連接到安裝了Windows系統的個人電腦。借助圖形用戶界面 (GUI)，用戶可以輕松配置目標器件。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX22005EVKIT評估套件數據手冊.pdf

特性

• 輕松選擇和配置輸入通道
• 動態配置為模擬輸入電壓模式或模擬輸入電流模式
  • 模擬輸入電壓模式下的電壓范圍：±12.5V和0V至+12.5V
  • 模擬輸入電流模式下的電流范圍：±25mA和0V至+25mA
• MAX22005出廠經
  • 評估套件無需針對AIVM進行系統校準
• CRC檢測，實現穩健通信
• 用于SPI活動的看門狗定時器
• 訪問八個GPIO通道
• 可同步進行同時ADC轉換的多評估套件
• 溫度范圍：-40°C至+125°C
• 兼容Windows的GUI軟件

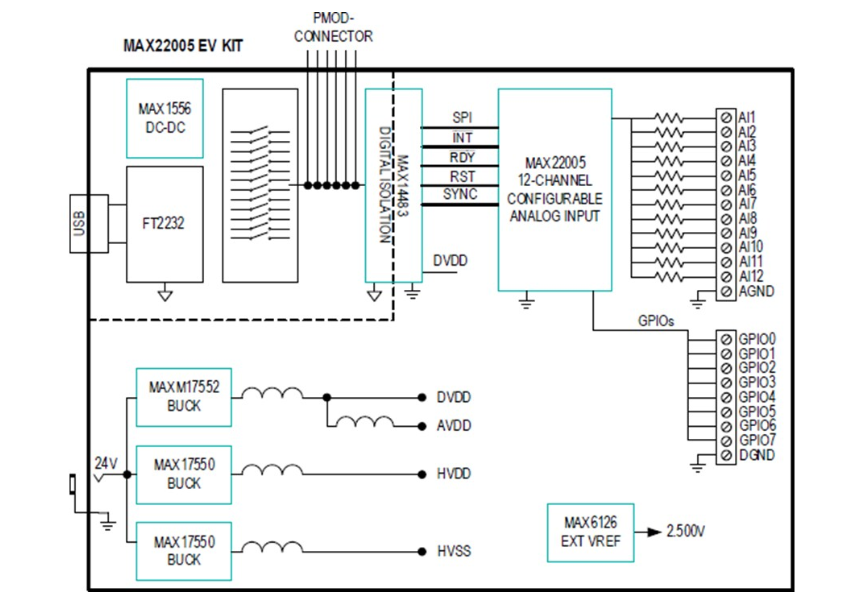

框圖

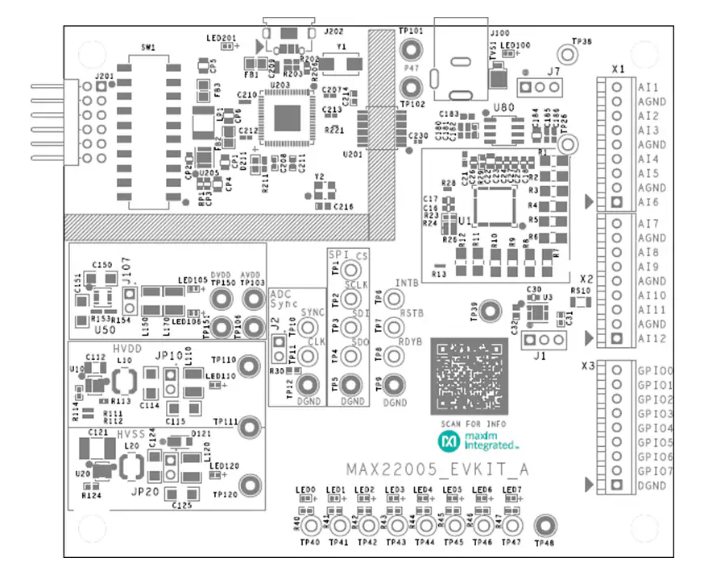

板布局
