Analog Devices MAX22005A 12通道模擬輸入是一款工業級模擬輸入電壓模式器件，也可配置為每通道使用外部精密電阻器的模擬輸入電流模式器件。 MAX22005A還可用作每通道使用外部精密電阻器和低成本開關的可配置模擬輸入。輸入通道可用作12個單端輸入、6個差分輸入或多達8個多通道可配置差分輸入。該器件總共支持多達26種配置。MAX22005具有一個集成的24位Δ-Σ ADC（模數轉換器），在所有通道之間共享。該ADC可與集成的5ppm/°C精密基準或外部基準配合使用。利用高壓、零漂移輸入放大器，標準工業模擬輸入電壓范圍可轉換為ADC輸入電壓范圍。所有輸入端口均受到高達±36V反向極性和±2kV浪涌脈沖的可靠保護，無需TVS二極管。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX22005A 12通道模擬輸入數據手冊.pdf

八個通用數字 I/O (GPIO) 端口可用于公共用途，也可控制用于可配置輸入的外部開關。MAX22005經過工廠校準，在整個溫度范圍內的系統性能小于0.05% FSR總不可調整誤差 (TUE)。

主機通過高速30MHz SPI總線與MAX22005進行通信，用于所有配置和信息管理，并獲得轉換結果。可選的8位循環冗余校驗 (CRC) 提高了SPI接口的可靠性，防止所有8位突發以及所有雙位錯誤。

Analog Devices MAX22005采用48引腳LGA封裝，在-40°C至+125°C工業溫度范圍內工作。

特性

• 實現更強大、更可靠的系統
  • 所有輸入端口均具有±36V高壓保護
  • 所有引腳2kV HBM ESD保護
  • ±2kV浪涌保護，帶外部5k?電阻器
  • CRC檢測，可實現穩健串行通信
  • 看門狗定時器
• 高度可配置
  • 支持多達26種不同配置
  • ±12.5V模擬輸入電壓模式
  • 使用外部檢測電阻器的±25mA模擬輸入電流模式
  • 使用外部檢測電阻器和低成本開關可配置輸入
• 系統精度
  • 25°C出廠校準時FSR為0.02%
  • 通過25°C工廠校準， FSR超過±50°C時為0.05%
  • 最大輸入漏電流：30nA
  • 5ppm/°C內部基準
• 其他特性
  • 內部或外部ADC基準
  • 八個GPIO端口
  • 48.5mW低功耗，±5V電源
  • 30MHz SPI/QSPI/DSP兼容串行接口
• 工作溫度范圍：-40°C至+125°C
• 7.5mm x 7.0mm LGA-48封裝

應用

• 可編程邏輯控制器 (PLC)
• 可編程自動化控制器 (PAC)
• 分布式控制系統 (DCS)

框圖

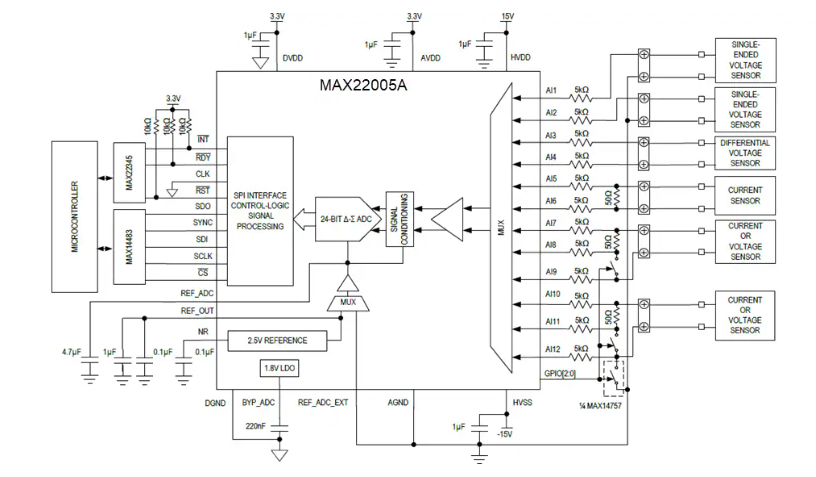

典型應用電路
