Analog Devices Inc. ADP5320電源管理單元 (PMU) 設計旨在滿足可穿戴設備應用的嚴苛性能和電路板空間要求。該P(yáng)MU結合了9個數字可調穩壓器、電量計、12位模數轉換器(ADC)、2KB一次性可編程(OTP)存儲器和防假冒邏輯器件，采用42引腳封裝。這些調節器包括：2個降壓-升壓調節器、1個降壓調節器、5個低壓差(LDO)調節器和1個低輸入LDO。ADP5320具有1.8V至5.5V輸入電源電壓范圍，使該器件可與多種電池輸入配合使用。PMU具有電源良好監控器、看門狗電源硬復位以及具有中斷警告功能的I^2^C接口。

數據手冊：*附件：Analog Devices Inc. ADP5320電源管理單元 (PMU)數據手冊.pdf

ADP5320 PMU電量計包括集成流經器件的電池電流的精密16位庫倫計數器。內置12位ADC用于監控電池電壓、輸出電源電壓和結溫。ADP5320 PMU降壓-升壓調節器均為高效率、升壓和降壓調節器。該P(yáng)MU的工作溫度范圍為-10°C至70°C。典型應用包括可穿戴醫療應用、 物聯網應用、一次性傳感器設備和電池供電設備。

特性

• 寬輸入電源電壓范圍：1.8V至5.5V
• 低靜態電流：5.1μA待機模式，包括UVLO
• 集成高端電流檢測電阻的16位庫倫計數器電量計
• 12位ADC用于監控電池電壓、輸出電壓和結溫
• 通道1和通道2：
  • 150mA低功耗降壓-升壓調節器
  • 可選降壓、升壓或降壓-升壓操作
  • 可選遲滯模式或脈沖寬度調制(PWM)模式
  • 可選PWM頻率：50kHz至225kHz
  • 2個可編程GPIO，用于時鐘同步或快速停止開關輸入
• 通道3：
  • 150mA低功耗降壓穩壓器
• 通道4至通道6和通道8：
  • 50mA低噪聲LDO，輸入電源電壓范圍：1.65V至5.5V
• 通道7：
  • 50mA灌電流LDO
• 通道9：
  • 50mA、低噪聲LDO，輸入電源電壓范圍：1.0V至1.9V
• 具有中斷警告的I^2^C接口
• 2KB OTP存儲器
• 電源良好監控器和看門狗電源硬復位
• UVLO、峰值電流限制保護和TSD保護
• 集成防假冒邏輯模塊
• 42引腳、0.40mm間距、2.880mm × 2.980mm WLCSP封裝
• 工作結溫范圍：-10°C至70°C

應用

• 可穿戴醫療應用
• 物聯網 (IoT) 應用
• 一次性傳感器設備
• 電池供電設備

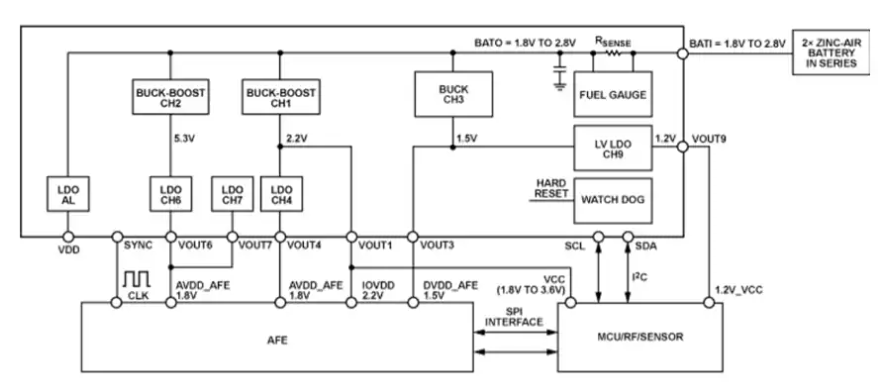

框圖
