Triaxis 是一種創新型磁傳感器技術，通過單個傳感器實現高精度三軸磁場測量。適用于種類繁多的線性、角度和三維應用。

傳統的霍爾效應傳感器芯片只能感應垂直于霍爾效應元件表面（即 IC 和封裝表面）的磁通量密度。這些單軸器件盡管能夠?qū)崿F(xiàn)某些應用，但通常需要采用復雜的磁場結構，并且在較寬的溫度范圍內(由于被測磁鐵的熱漂移)面臨精度方面的挑戰。

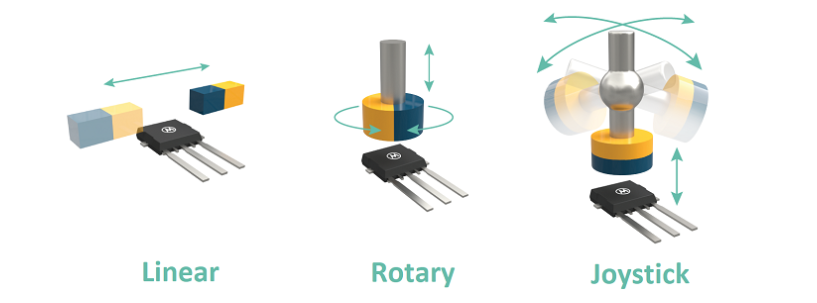

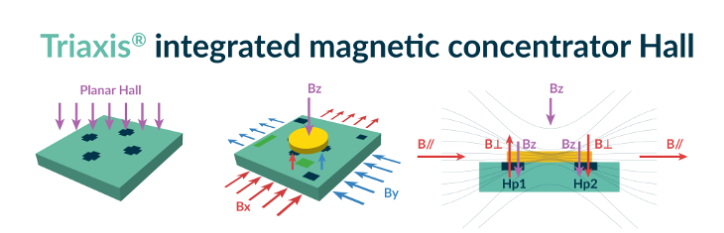

Triaxis傳感器芯片基于一種創新的磁性傳感器專利技術，能夠在單個集成電路中測量三個磁通組件(BX、BY和BZ)。該過程通過集磁點 (IMC) 技術來實現。使用這三個磁分量，可以創建2D或3D傳感器來確定旋轉(角度)、線性(行程)，甚至是操縱桿類型的運動，以及3D磁力計，可以輸出單獨的磁性(BX、BY和BZ)組件。

Triaxis 傳感器芯片的優勢

Triaxis傳感器芯片體積小，能夠高溫運行，可以通過調整片上磁角計算支持多種傳感應用。由于角計算是兩個或三個磁通分量之間的相對測量，該測量對溫度變化以及磁和機械(例如氣隙，偏心)公差都是穩健的。在模塊組裝后進行額外的校準過程，由于片上參數(如4至32點的校準)，可以獲得優異的線性和精度。高靈敏度和靈活性允許廣泛的磁鐵形狀(圓盤，棒狀，方形…)和化學(鐵氧體，NeFeB, SmCo, AlNiCo…)使用，同時仍然實現高精度。

• 實現平面集成電路的三維磁場測量
• 機械裝配靈活，支持幾乎任何朝向安裝
• 耐高溫
• 提供角度計算的穩定性，并將以下變量造成的影響降到最低：
  • 溫度變化
  • 磁性公差
  • 機械公差
• 允許使用更小的、具有成本效益的磁鐵


Triaxis 傳感器芯片的應用領域

Triaxis 傳感器芯片應用于許多領域，包括汽車、醫療、工業、家庭和建筑自動化。

在應用方面，對于汽車位置傳感，Triaxis 傳感器芯片適用于轉向角、踏板位置、電子節氣門體、EGR閥、變襠桿、渦輪增壓執行器、電機位置、底盤高度等。除汽領域，Triaxis還支持農業車輛和設備、操縱桿、人機界面、重型車輛、叉車、機器人、輪椅、工業起重機等領域的創新。

Triaxis 雜散場抗擾功能

通過雜散場免疫模式，傳感器芯片大大減少或消除了來自其他磁鐵或電動汽車載流導體的雜散場影響，并分別支持四極或兩極磁鐵的軸向旋轉或直線運動。

這種雜散場免疫模式減少了設計限制，特別是在電動汽車中，滿足OEM對雜散場高達4kA/m的要求。

Triaxis 系列產品遵循 ASIL-ready項目，高達 ASIL-C 安全等級

Melexis 的 Triaxis 系列提供適合于所有安全應用的傳感器芯片。根據 ISO 26262 標準，可提供高達ASIL-C 安全等級的傳感器芯片解決方案。

Triaxis傳感器 ASIL-ready 項目包含一套機載診斷，以確保安全和正確的操作。Melexis可以提供額外的支持文件(安全手冊)來進行必要的安全分析，以確保滿足ASIL/ISO26262的要求。

Triaxis 適用于苛刻環境

此外，芯片工作溫度高達 160°C，可用在暴露在高溫環境下工作的執行器中（例如渦輪增壓器、廢氣閘門），同時強化的線性化能力最大限度地減少由于機械裝配中的公差造成的精度誤差。

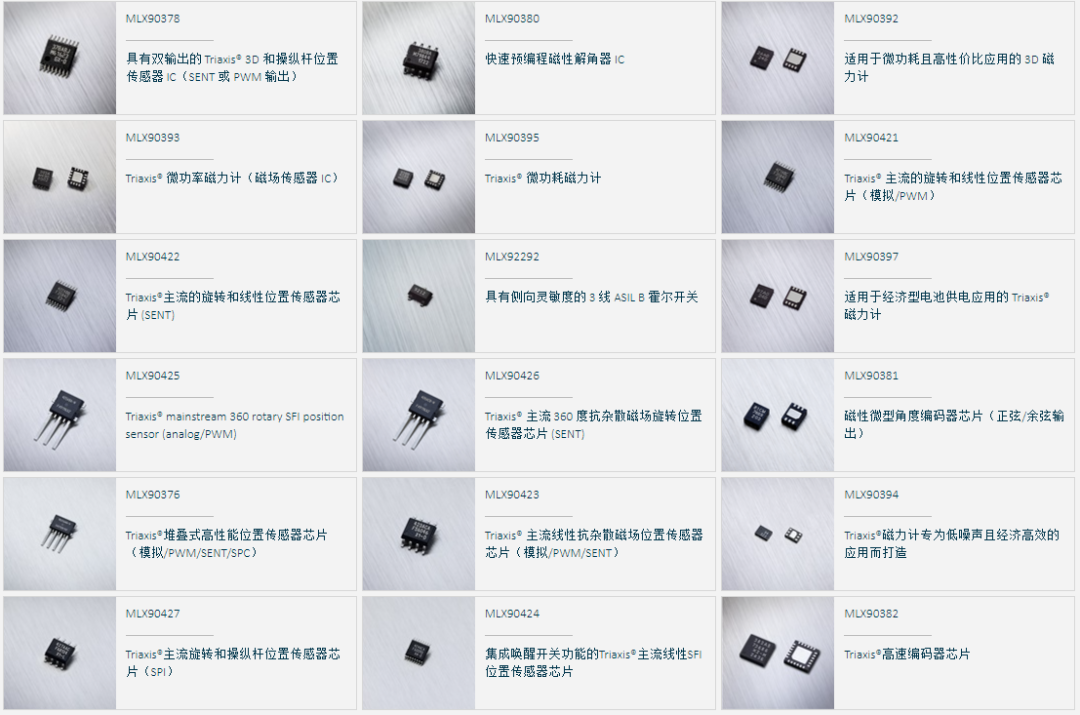

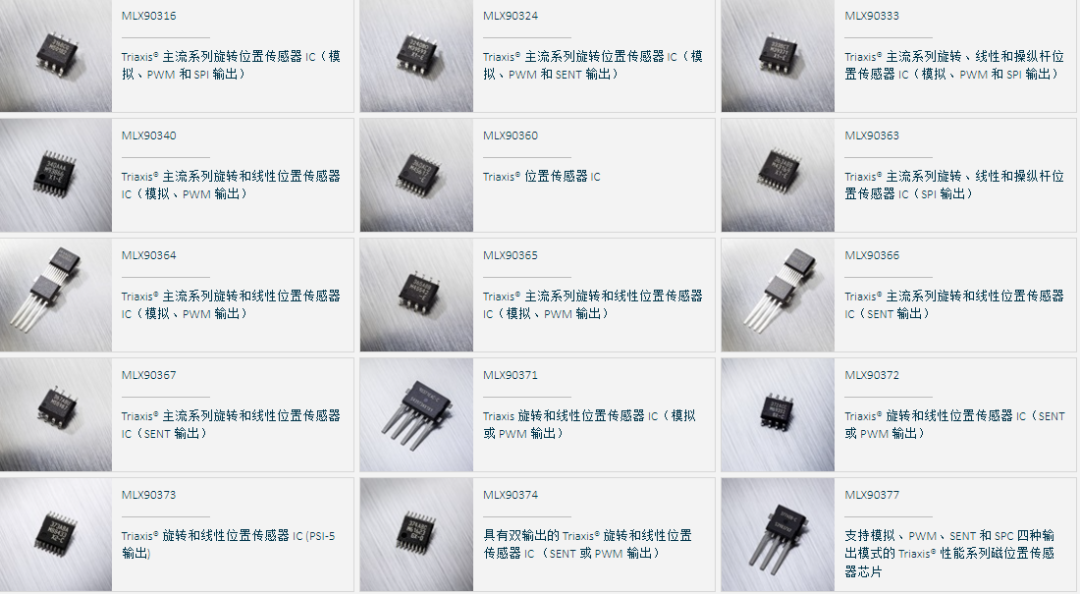

相關產品圖譜
