在測試一個433MHz的無線遙控器的戶外遙控距離時總是不方便，

因為總需要兩個人，一個按遙控，一個看著接收器。

所以想在接收器那邊再加一個LoRa，再發回來，這樣只要一個人也可以測試距離了。

就像這樣：

因為筆者得遙控器是433的，所以LoRa避開同頻，就選了個868頻段的模組Ra-01SCH。

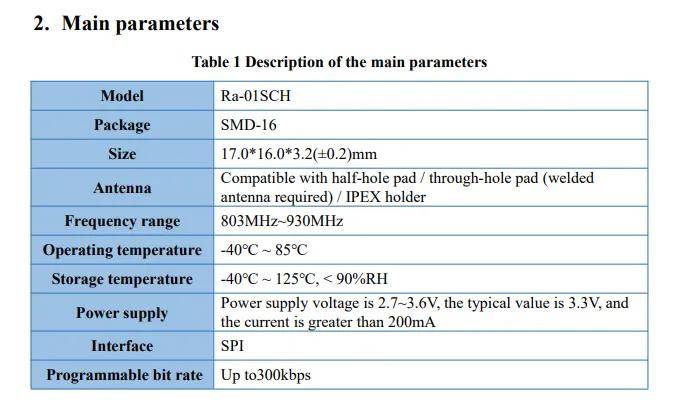

Ra-01SCH介紹：Ra-01SCH規格書https://docs.ai-thinker.com/_media/lora/ra-01sch_v1.1.0_%E8%A7%84%E6%A0%BC%E4%B9%A6.pdf

Ra-01SCH模塊芯片是LLCC68, 貼片封裝的。

模塊工作在3.3V，要求最大工作電流超過200mA. 所以做底板時電源要滿足這個條件。

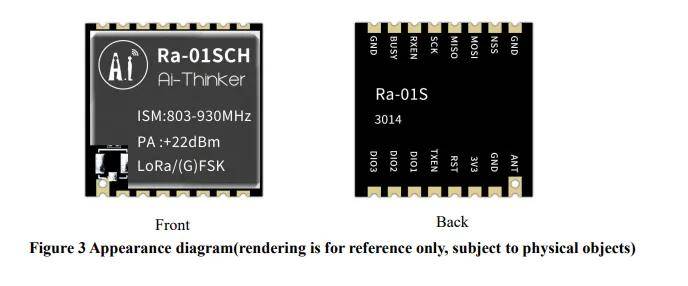

Ra-01SCH模塊還是很整潔漂亮的。

模塊與MCU是通過SPI通信的。按應用線路圖連線。

除此之處，可以根據功能需求做一些按鍵接口。

裝個數碼管來顯示發射和接收到的信息。

電源部分還是用線性穩壓器，220封裝的7805。

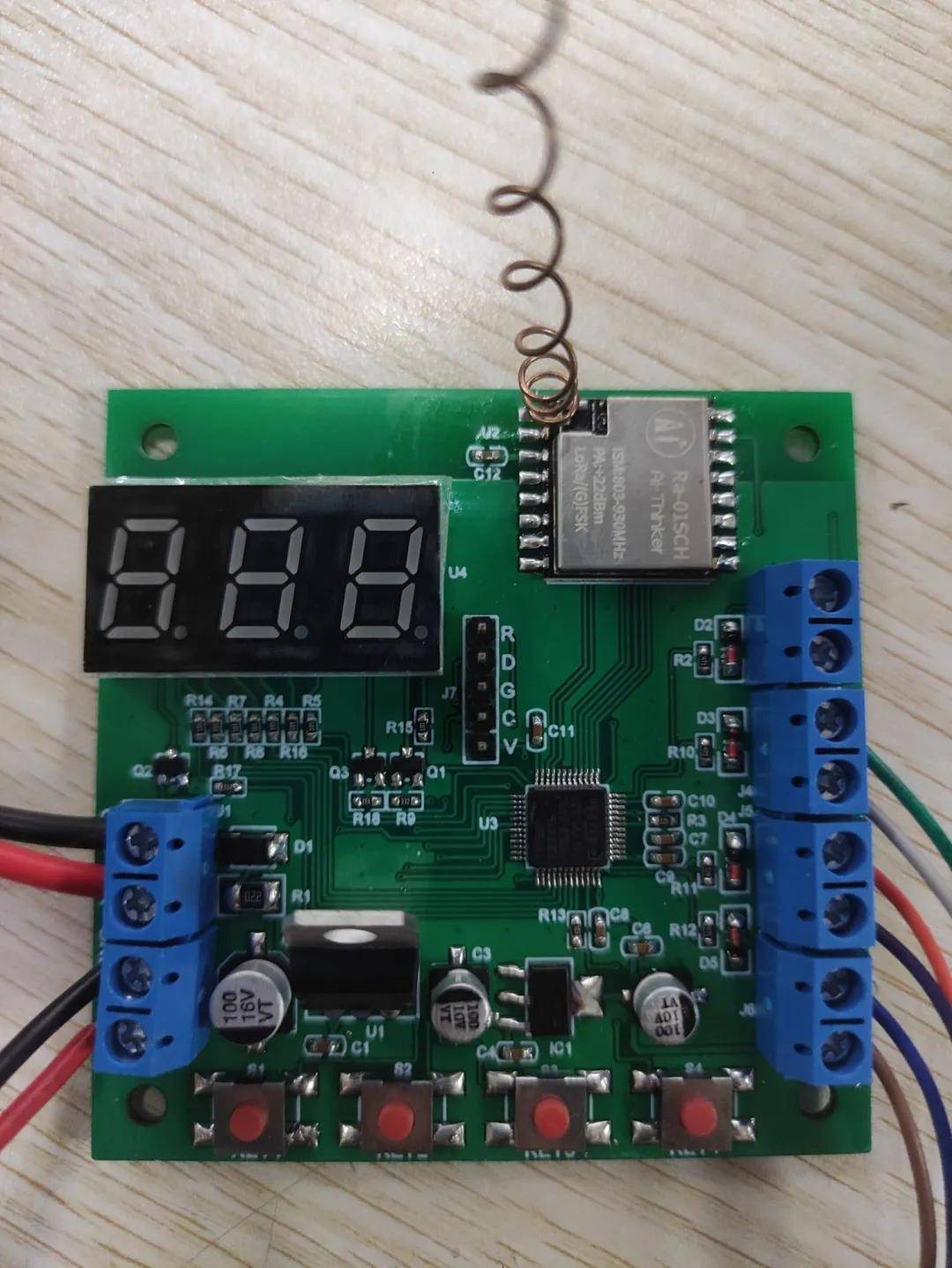

最終做個底板，把Ra-01SCH焊上去。焊起來之后就是這樣的了。

做兩塊，作為發射和接收兩端。幾個按鍵控制功能，端子連接遙控的接收器。

這樣，板子硬件部分準備就緒，開始做個簡單固件讓它運行起來。

控制芯片用的APM30F030C8,參考AI-THINKER的驅動例程。

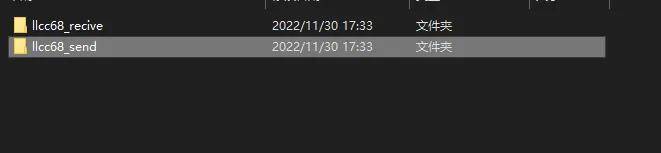

官方的例程包里已經有發射和接收的樣例，可以直接參考使用。

寫了個控制。參數邊調邊測，最后設置如下：

天線就用的彈簧天線，結果效果不理想，隔了兩面墻，距離只有10多米。

又把天線彈簧拉長了，距離就達到50米。

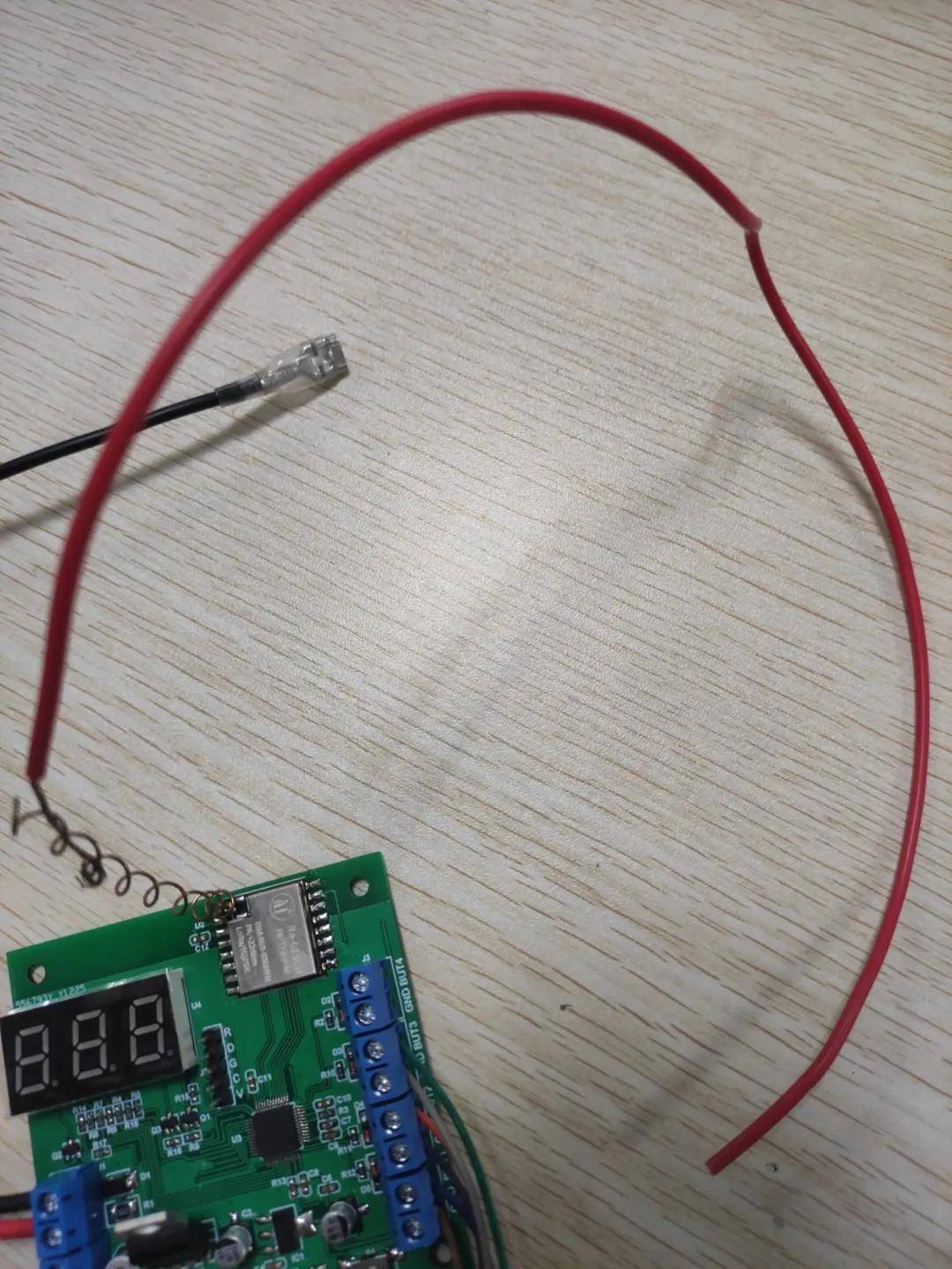

手上沒有合適的天線換，就又在彈簧天線上纏繞了一條導線，室外距離終于有100米了。

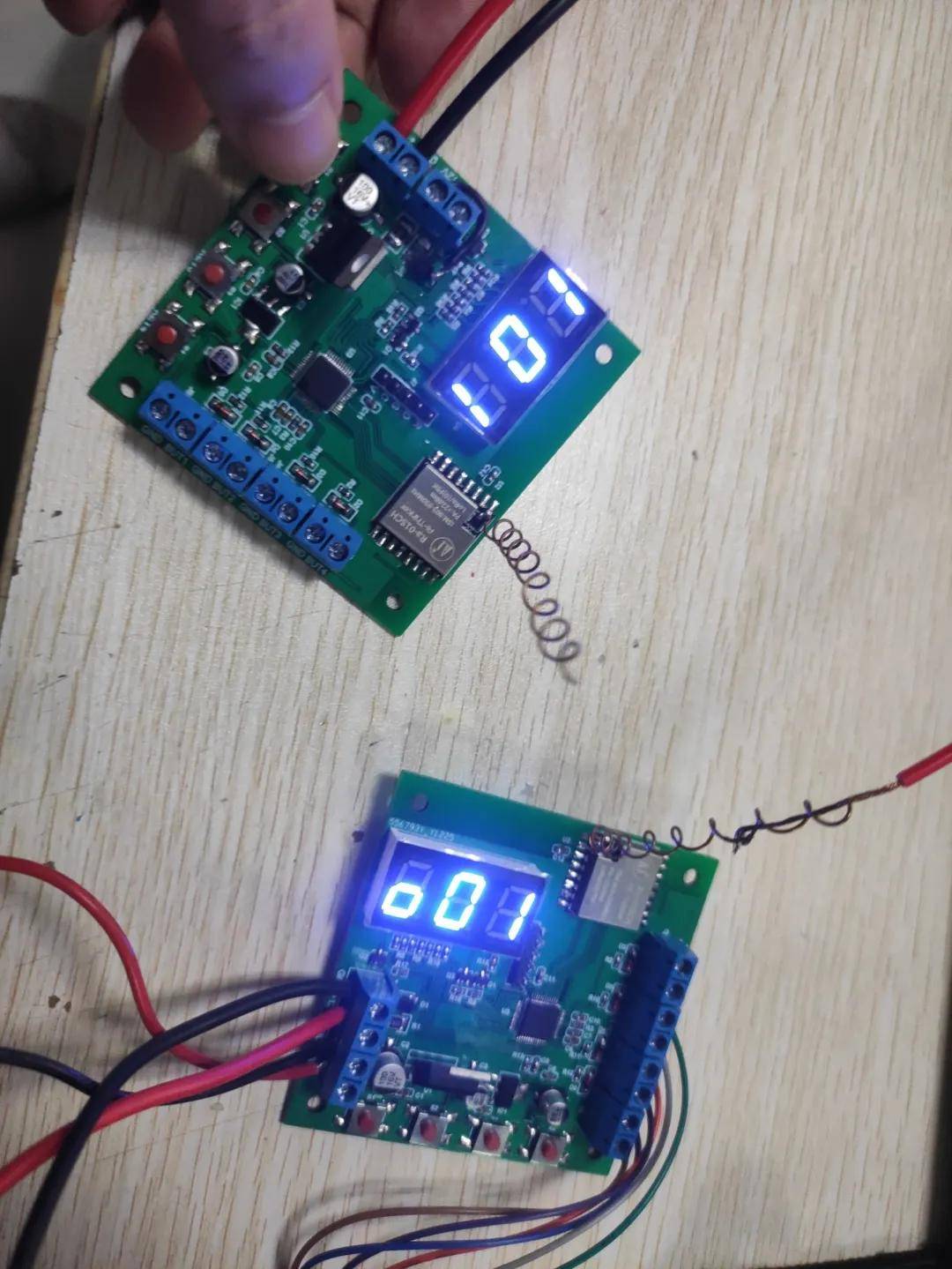

兩個板子都可以發射和接收，由按鍵控制。發射時和接收時都會顯示一下。

總結

除了LoRa的通迅距離不怎么理想之外，其余設計目的還是基本能達到了。

后續有機會找個好點的天線裝上。

Ra-01SCH模塊引腳不多，外形尺寸小。

配合官方的驅動例程，可以很容易的上手使用。
