TPS6209x 器件是高頻同步降壓轉換器系列 針對小尺寸解決方案進行了優化,效率高,適用于電池供電應用。 為了最大限度地提高效率,轉換器在脈寬調制 (PWM) 模式下運行,標稱 開關頻率為 2.8 MHz/1.4 MHz,并在燈光時自動進入省電模式作 負載電流。當用于分布式電源和負載點調節時,這些器件 允許對其他電壓軌進行電壓跟蹤,并容忍 10 μF 以上的輸出電容器 至 150 μF 及以上。使用 DCS-Control? 拓?fù)洌O(shè)備 實現出色的負載瞬態性能和精確的輸出電壓調節。
輸出電壓?jiǎn)?dòng)斜坡由軟啟動引腳控制,該引腳允許 可作為獨立電源或跟蹤配置運行。冪排序 也可以通過配置 Enable 和 Power Good 引腳來實現。在省電模式下,設備 典型靜態電流為 20 μA。自動進入省電模式,并且 在整個負載電流范圍內無縫保持高效率。
*附件:tps62090.pdf
特性
- 2.5 V 至 6 V 輸入電壓范圍
- DCS-控制?
- 95% 的轉換器效率
- 省電模式
- 20 μA 工作靜態電流
- 100% 占空比,實現最低壓差
- 2.8 MHz/1.4 MHz 典型開關頻率
- 0.8 V 至 V
在可調輸出電壓 - 固定輸出電壓版本
- 輸出放電功能
- 可調軟啟動
- 打嗝短路保護
- 輸出電壓跟蹤
- 與 TPS62095 引腳對引腳兼容
參數

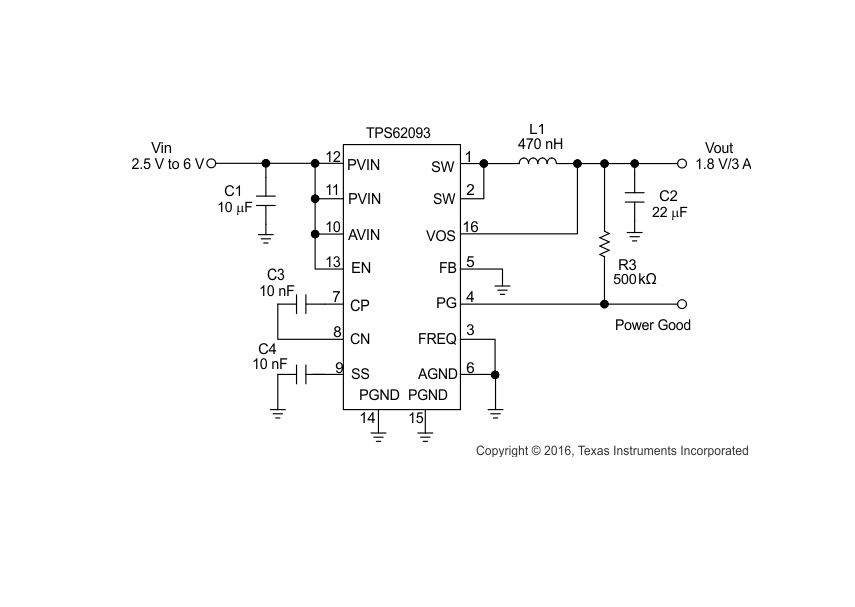

方框圖
1. 產品概述
TPS62090 是 Texas Instruments 生產的一款高效率同步降壓轉換器,屬于 TPS6209x 系列。該系列轉換器專為小型化、高效率的電源解決方案設計,特別適用于電池供電的應用。
2. 主要特性
- ?輸入電壓范圍?:2.5V 至 6V
- ?輸出電壓?:可調(TPS62090RGT版本),固定版本也有提供
- ?最大輸出電流?:3A
- ?轉換效率?:高達95%
- ?低靜態電流?:20μA(典型值)
- ?開關頻率?:2.8MHz 或 1.4MHz 可選
- ?DCS-Control? 技術?:支持無縫的 PWM 到 PFM 模式轉換
- ?多種保護功能?:包括短路保護、過溫保護、欠壓鎖定等
3. 功能描述
3.1 控制模式
- ?PWM 模式?:在中等至重載條件下工作,提供穩定的電壓輸出。
- ?PFM 模式?:在輕載條件下自動進入,以降低開關頻率和靜態電流,從而提高效率。
3.2 保護機制
- ?短路保護?:采用打嗝式(Hiccup)電流限制,有效防止短路損壞。
- ?過溫保護?:當結溫超過150°C時,自動關斷輸出以保護器件。
- ? 欠壓鎖定(UVLO) ?:防止輸入電壓過低時器件誤操作。
3.3 其他功能
- ?軟啟動?:通過 SS 引腳外接電容實現,減少啟動時的浪涌電流。
- ?電壓跟蹤?:SS 引腳可外接電壓源,實現輸出電壓的跟蹤功能。
- ?輸出放電?:關機時,通過 VOS 引腳內置的放電電阻安全放電輸出電容。
- ? 電源良好輸出(PG) ?:用于指示輸出電壓是否在規定范圍內。
4. 應用領域
- 分布式電源供應
- 筆記本電腦、上網本
- 硬盤驅動器(HDD)和固態硬盤(SSD)
- 處理器供電
- 電池供電設備
5. 設計指南
文檔提供了詳細的設計步驟和指南,包括:
- ?電感和電容的選擇?:根據負載電流和輸出電壓紋波要求選擇合適的電感和電容值。
- ?輸出電壓的設置?:通過外部電阻分壓器設置輸出電壓。
- ?布局和布線建議?:包括輸入電容、輸出電容、電感、VOS 引腳等的布局和布線建議,以減少噪聲和干擾。
6. 封裝與訂購信息
TPS62090 提供 3mm x 3mm 16 引腳 QFN 封裝選項,具體封裝類型和可訂購信息請參考數據手冊中的“封裝選項附錄”部分。
7. 注意事項
- 在設計過程中,應仔細選擇合適的電感和電容值,以確保電路的穩定性和效率。
- 遵循推薦的布局和布線指南,以減少噪聲和干擾對電路性能的影響。
- 根據實際應用需求,選擇合適的開關頻率,并進行充分的測試和驗證。
-
