產品介紹

Rd-03L_V2 是安信可科技開發的一款電池供電超低功耗雷達模組。該模組包含極簡化 24GHz 毫米波傳感器硬件和低功耗人體存在感應智能算法固件。

Rd-03L_V2 搭載 AIoT 毫米波傳感器 SoC ICL1112 高性能24GHz—發一收天線和外圍電路。

ICL1112 是業界領先的μA級24G單發單收毫米波傳感器芯片，兼具超低功耗和超強探遠能力。它工作在24GHz的K波段，利用FMCW調頻連續波，對設定空間內的目標進行探測。

特性及主要參數

●采用 DIP 封裝，標準 2.54mm 排針

●超小模組尺寸：17.5*19mm，即插即用

●雷達支持 24GHz ISM 頻段

●雷達天線支持1收1發，天線波束窄、分辨率高、頻帶寬、抗干擾力強

●雷達最遠感應距離可達 8 米

●雷達探測角度大，覆蓋范圍可達±60 度

●探測目標為運動、微動及存在人體

●雷達區間內準確識別，支持感應范圍劃分，屏蔽區間外干擾

●平均工作電流小于 80μA@1Hz 上報頻率

●近距離0.35m感應，無檢測盲區

●實時上報探測結果

●提供可視化工具，支持配置探測距離區間和目標消失延遲時間

●可以通過串口實現雷達的智能調參，方便快捷

●支持IAP在線升級

●支持掛壁安裝

01可電池驅動，超低功耗

Rd-03L_V2 搭載AloT毫米波傳感器SoC ICL1112、高性能24GHz一發一收天線和外圍電路。

Rd-03L_V2 是可使用電池驅動的超低功耗雷達模組，持續工作時平均電流小于80μA（1Hz上報頻率），低功耗人體存在感應算法固件主要應用在室內場景，以低功耗模式感知區域內是否有運動、微動、存在的人體，實時刷新檢測結果。

02對人體運動、微動和存在狀態的精確感知

Rd-03L_V2搭載AloT毫米波傳感器SoC ICL1112、高性能24GHz一發一收天線和外圍電路，實現對運動、微動和存在人體的精確感知。

更多產品：Rd-03 系列雷達模組

03體積小，即插即用

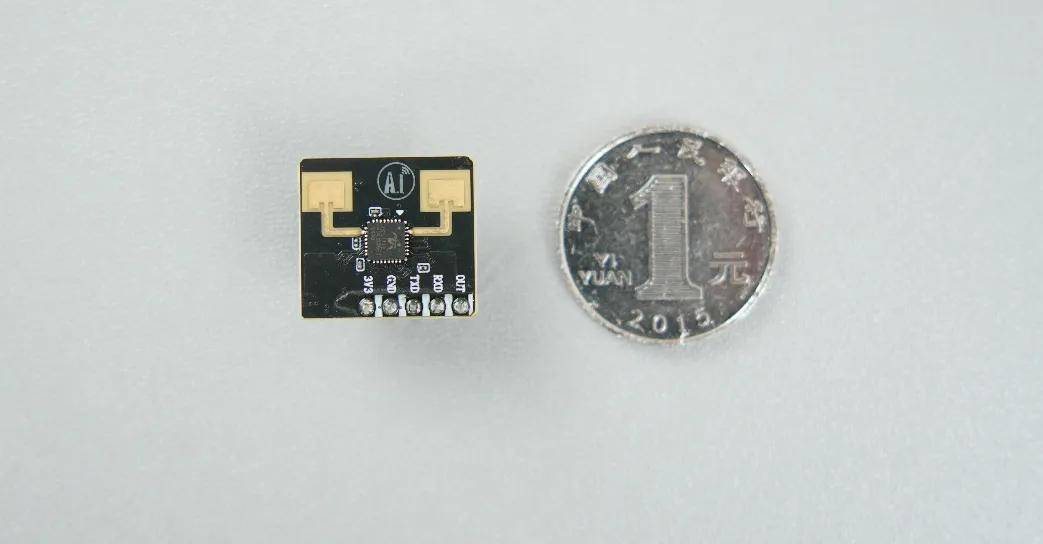

安信可Rd-03L_V2雷達模組尺寸17.5*19mm，節省產品占用空間，可以快速嵌入到產品主板中。

Rd-03L_V2支持GPIO 和 UART 接口，即插即用，靈活應用于不同的智能場景和終端產品。

04最遠感應距離8米，探測范圍±60°

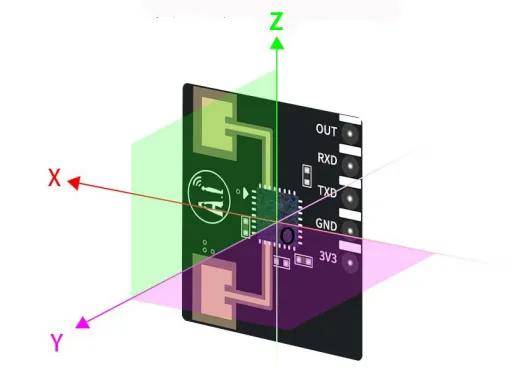

Rd-03L_V2雷達需要掛壁安裝，且安裝高度為1.5~2m。雷達安裝的方位如圖所示。其中，X軸方向為0°，Z軸方向為90°，Y軸垂直于X-Z平面（也叫法線方向)。

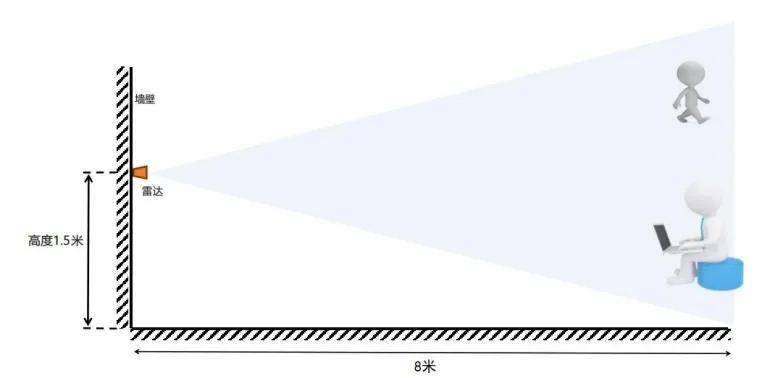

掛壁安裝高度為1.5m，此時Rd-03L_V2在默認配置下最大運動感應范圍為法向8 m、水平和俯仰方向夾角±60°的圓錐形空間。

05應用場景

智能家居

感知人體的微動/運動和存在，上報檢測結果，以供主控模組智能控制家電運行。

智慧安防

可用于感應門禁、樓宇對講機、電子貓眼等。

智慧照明

可檢測人體位置和動作，可用于公共場所或家庭照明設備如感應燈、球泡燈、臺燈、鏡子燈等。

智能商業

在設置的距離區間內識別人體接近或遠離；及時點亮/熄滅屏幕，根據人體和屏幕的距離動態調節屏幕亮度，節省功耗。

充電/停車監測設施

可觸發充電樁屏幕，車位監測，無線充電等設施。
