國產62mm半橋碳化硅功率模塊 BMF540R12KA3 SiC MOSFET模塊的全面分析，包括產品力評估、應用場景及具體解決方案：

一、產品力分析

核心優勢

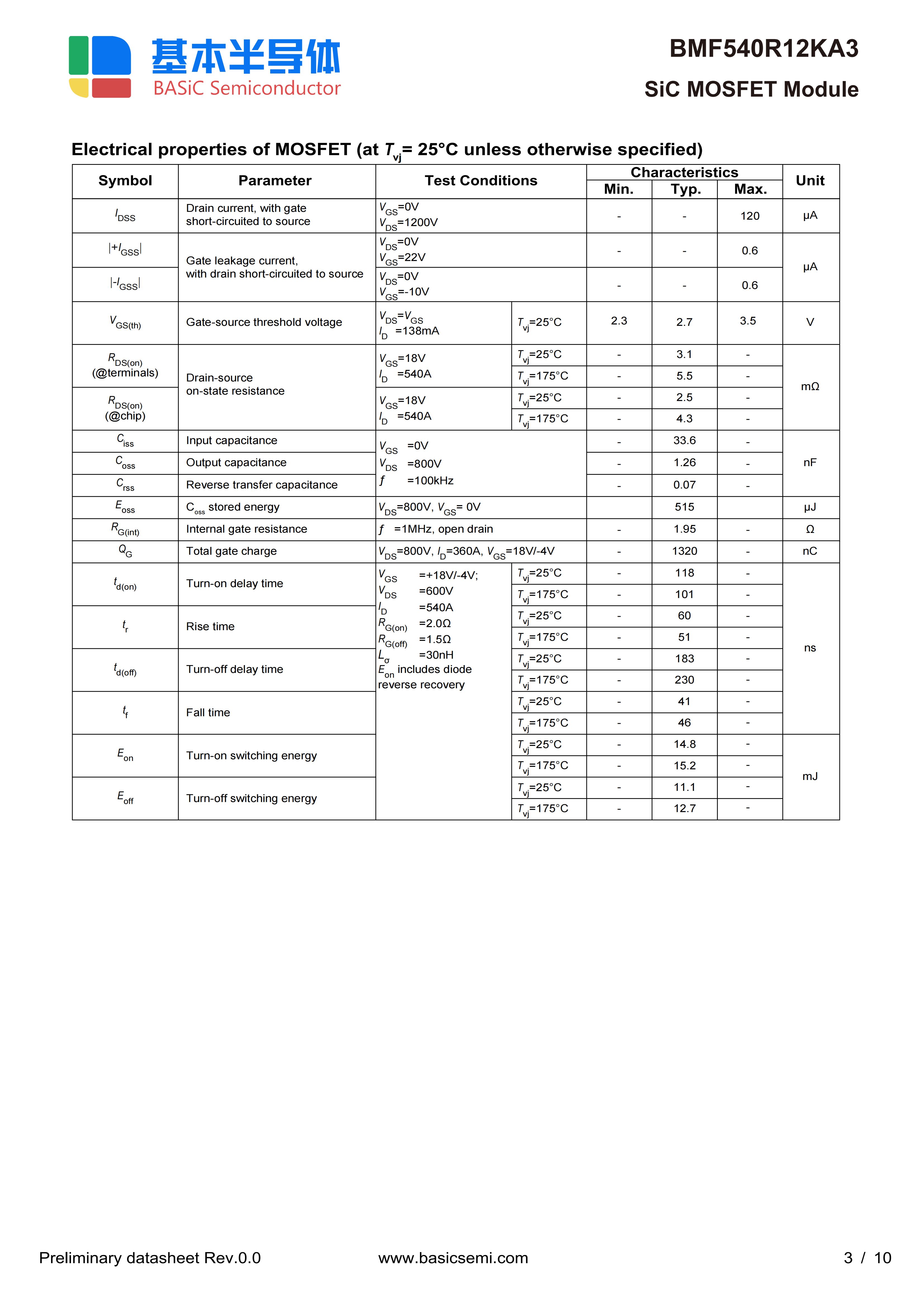

高性能參數：

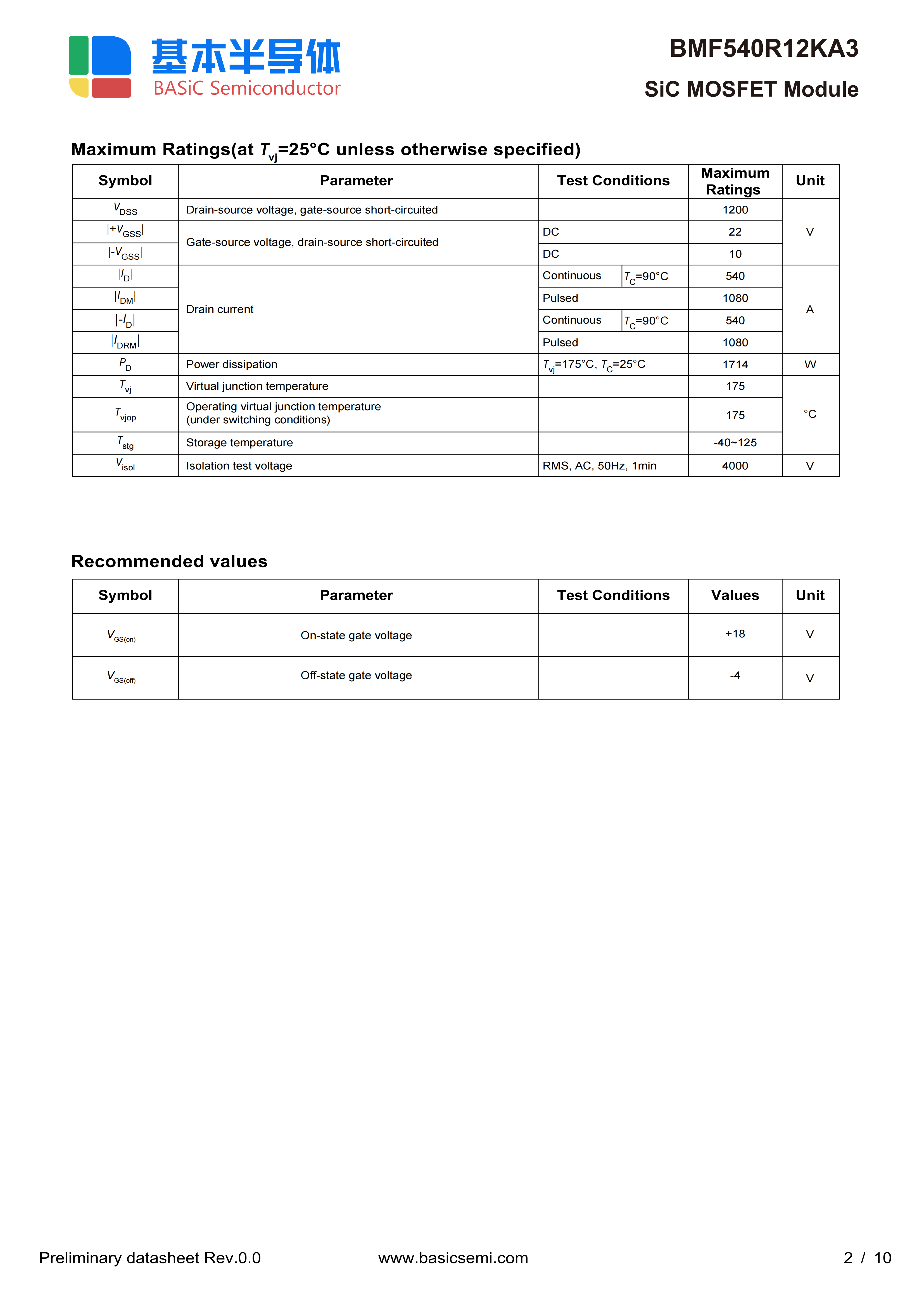

電壓/電流：1200V耐壓，540A連續電流（Tc=90℃），1080A脈沖電流。

超低導通電阻：

芯片級：2.5mΩ（25℃）→ 行業領先水平，降低導通損耗。

端子級：5.5mΩ（25℃），優化系統效率。

開關性能：

開關損耗極低（Eon=14.8mJ, Eoff=11.1mJ @25℃）。

高溫穩定性強（175℃時損耗僅增加10%）。

熱管理卓越：

陶瓷基板（Si?N?） + 銅底板 → 高功率循環能力，熱阻僅0.07K/W（結到殼）。

支持175℃結溫運行 → 適應高溫環境。

高頻特性：

低寄生電容（Ciss=33.6nF, Coss=1.26nF @800V）→ 適合100kHz+高頻應用。

快速開關時間（tr=60ns, tf=41ns @25℃）。

可靠性設計：

低電感封裝，優化EMI。

隔離耐壓4000V（RMS），爬電距離30mm → 滿足工業安全標準。

潛在限制

開發中版本（Preliminary Datasheet）：參數可能變更，需與廠商確認最終規格。

體二極管反向恢復：高溫下反向恢復時間延長（trr從29ns升至48ns @175℃），需優化續流設計。

二、核心應用場景

1. 光伏逆變器

需求：高轉換效率、耐高溫、高功率密度。

適配性：

低導通損耗提升MPPT效率。

175℃結溫適應戶外高溫環境。

支持高頻DC/AC轉換（如組串式逆變器）。

2. 儲能系統（ESS） & UPS

需求：高可靠性、雙向能量流動。

適配性：

低開關損耗優化充放電效率。

體二極管特性支持續流操作（UPS切換時）。

銅基板散熱保障長時間運行。

3. 大功率DC/DC變換器

需求：高功率密度、高頻隔離。

適配性：

1200V耐壓適合800V母線系統（如電動汽車快充樁）。

低損耗減少散熱體積，提升功率密度。

4. 工業電機驅動

需求：高過載能力、低諧波。

適配性：

1080A脈沖電流承受電機啟停沖擊。

高速開關降低輸出諧波。

三、具體應用解決方案

方案1：150kW光伏逆變器

拓撲：T型三電平（T-NPC）。

關鍵設計：

模塊配置：4個BMF540R12KA3組成雙橋臂。

驅動設計：

門極電阻優化：RG(on)=2Ω（抑制開通過沖）。

負壓關斷（VGS=-4V）防止誤觸發。

散熱設計：

水冷散熱器（ΔT<40℃），確保Tc≤90℃。

導熱硅脂（導熱系數≥3W/mK）降低界面熱阻。

保護策略：

DESAT檢測實現短路保護（響應時間<2μs）。

RC緩沖電路吸收開關過壓。

方案2：200kW儲能變流器（PCS）

拓撲：雙向LLC諧振變換器。

關鍵設計：

高頻優勢：開關頻率100kHz → 減小變壓器體積30%。

并聯均流：多模塊并聯時，門極走線對稱+磁環抑制振蕩。

體二極管優化：

開通時預充電（VGS=+18V）→ 降低體二極管導通損耗（VSD從5.38V降至1.56V）。

關斷負壓（VGS=-4V）加速反向恢復。

效率目標：>98.5%（滿載條件下）。

方案3：超級快充樁（350kW）

拓撲：交錯并聯Boost + LLC。

關鍵設計：

母線電壓：800V DC輸入 → 模塊Coss儲能僅515μJ（@800V），損耗低。

動態響應：

利用低Qg（1320nC）特性，驅動電流需≥5A以保障快速開關。

門極驅動IC推薦：Si8274（隔離型，峰值電流6A）。

熱管理：

強制風冷（風速≥8m/s） + 熱管均溫底板。

結溫監控（NTC反饋）實現降額保護。

四、設計注意事項

驅動電路：

門極走線長度<5cm，減少寄生電感。

推薦驅動電壓：+18V/-4V（避免VGS超±22V限值）。

熱設計：

基板安裝扭矩2.5N·m（避免過度壓力損壞陶瓷基板）。

界面材料需耐175℃高溫。

EMI抑制：

開關節點加磁珠（100MHz頻段）。

DC母線并聯薄膜電容（低ESR）。

廠商協作：

確認最終版數據表（當前為Rev.0.0預發布版）。

索取熱阻曲線（Fig.16）和失效模式分析報告。

結論

BMF540R12KA3憑借超高電流能力、極低損耗及強熱管理，成為光伏/儲能/快充等高壓大功率場景的理想選擇。設計時需重點優化驅動與散熱，并密切關注廠商最終規格更新。在150kW+系統中可顯著提升效率2-3%，同時縮小體積30%以上。
