漏感磁集成方案主要原理是利用變壓器的漏感作為諧振電感。這是目前行業內廣泛追求的主流方案，尤其是在車載充電器（OBC）領域，幾乎所有產品都采用了這一方案。這是因為漏感磁集成的集成度最高，且成本最低。

一、利用變壓器的漏感做諧振電感

理論上，變壓器是一個多線圈耦合電感。實際的變壓器模型包括一個理想變壓器、與之并聯的勵磁電感，以及原邊和副邊的漏感。這種模型與CLLLC型拓撲的磁網絡一致，表明變壓器的漏感可以作為諧振電感使用。在LLC拓撲設計中，通常將所有漏感等效到變壓器的一側，以便簡化分析。

需要提醒的是，等效后的變壓器勵磁電感完全受副邊電壓的激勵，而等效前的變壓器勵磁電感則不受激勵。因此，從分析勵磁電流的角度來看，完整的等效模型更為精準。

二、降損與增加漏感存在難以調和的矛盾

既然采用漏感作為諧振電感，就需要讓漏感的取值與所需的諧振電感基本一致。然而，正常變壓器的漏感通常較小，無法滿足要求。因此，在漏感磁集成設計中，主要任務是增加漏感。但對于高頻電感變壓器而言，損耗是一個不可忽視的因素。

高頻電感變壓器的磁場強度越高，鄰近效應越強，損耗也就越高。為了降低銅損，最典型的方法是電感變壓器采用交錯三明治結構，通過這種方式可以降低電感變壓器繞組所在空間的磁場強度，從而降低變壓器銅損。

漏感是空間散磁能量的等效，從公式上看，漏感與磁場強度平方在空間上的積分成正比。因此，增加漏感的本質是增加漏磁能量。最簡單的手段是變壓器采用非交錯的三明治繞組結構，通過增加變壓器窗口內的磁場強度來增加漏感。然而，這里存在一個矛盾：降低損耗與增加漏感的措施并不兼容。

從原理上推導，理論上存在一個最優解，即在不改變變壓器繞組所在位置磁場強度的情況下，僅增加非繞組所在空間的磁場強度，從而增加漏感。但在實際操作中，如果變壓器已經進行了降損設計，再采用這種手段增加的漏感非常有限。因此，對于高頻變壓器而言，降損與增加漏感之間存在一個難以調和的矛盾。

三、變壓器設計方法及磁集成設計的精細化需求

變壓器結構降損與增加漏感之間的矛盾顯著，因此變壓器設計變得尤為重要。

在變壓器設計方面，傳統電感變壓器的設計通常基于AP法（面積乘積法）。計算漏感的兩種方式如下：

1. 空間能量積分法：通過計算空間中散磁能量的積分，然后將其等效為漏感。

2. 磁組模型推導法：通過磁組模型推導磁通，從而間接計算漏感。

在損耗計算方面，磁芯損耗通常采用斯坦利茨公式（Steinmetz公式），當然也有一些廣義的或改進型的斯坦利茨公式可供選擇。繞組損耗則一般采用T模型等方法，這些方法可以直接給出變壓器損耗計算公式。

四、基于仿真分析的增加漏感措施介紹

對于磁集成設計，傳統高頻變壓器的設計原理在理論上仍然適用。在變壓器初步設計階段，傳統變壓器方法仍然可以發揮作用。然而，如果需要進行精細化設計，就必須借助數字化建模和仿真工具，尤其是電磁仿真工具。電磁仿真工具能夠實現提取寄生參數、可視化分析磁場分布，以及預估銅損和磁損。

因此，電磁仿真工具對于變壓器磁集成設計來說至關重要。從目前的變壓器設計實踐來看，尤其是在提取漏感方面，電磁仿真的精度是令人滿意的。

措施一：增加漏磁路的面積

下圖展示的是一個變壓器的窗口剖面圖。

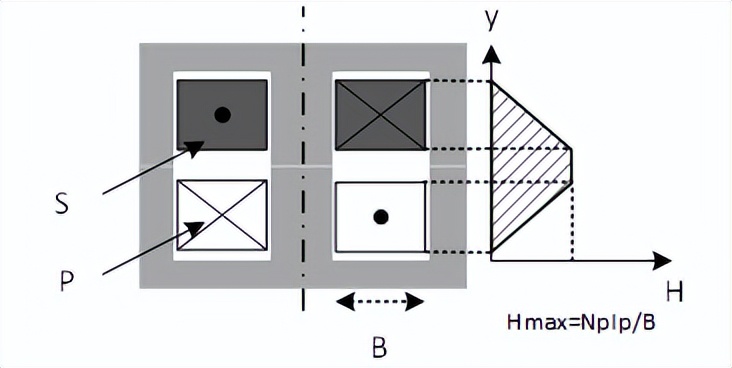

根據安培環路定理，可以分析其磁場分布。對于這種變壓器結構，繞組是分層連續式繞制的，通常被稱為筒式結構。筒式結構的磁場方向是垂直的，在矢量空間中表現為垂直方向。

沿著變壓器窗口的水平方向，磁場強度的幅值與原邊和副邊繞組的排布有關。如果采用非三明治式的繞制方式，當電流均勻分布時，遇到原邊繞組時磁場強度會增強，遇到間隙時磁場強度保持不變，而遇到副邊繞組時磁場強度會抵消。這主要是由于安培環路定理中的磁通量概念。

基于這種思路，如果在非交錯的繞組結構中拉開原邊和副邊繞組的間距，可以看到間距處的磁場強度等于峰值磁場強度，并且基本保持不變。這樣可以達到增大漏感的目的。

拉開間距時，繞組所在位置的磁場強度實際上是不變的。此外，間距還可以用作散熱風道或絕緣尺寸。

從這一點來看，似乎這個方案非常理想：只要通過無限拉開原邊和副邊繞組的間距，就可以實現任意大小的漏感。

但實際上，這個方案是存在一定限制的。拉開間距后，漏感的增幅是非常有限的。

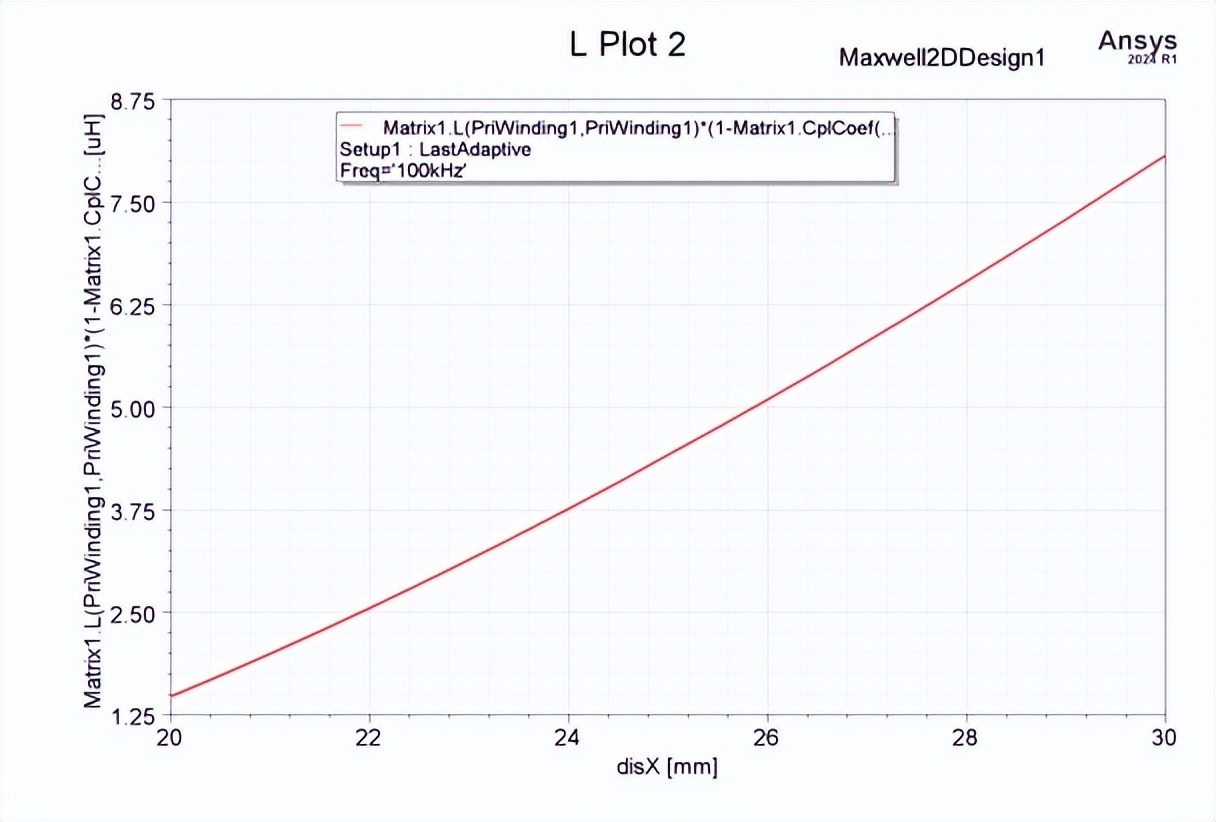

例如，在一個實際的變壓器仿真中，當其他尺寸保持不變，僅將原邊和副邊繞組的間距拉開6毫米時，漏感僅增加到4.8μH。實際上，4.8μH仍然較小，而許多拓撲結構所需的漏感值通常比這更大。因此，這種方案通常只適用于需要較小漏感的場景。

實際采用餅式結構，但會導致銅損增加

除了上述的筒式結構外，還有一種對應的分段式餅式結構，如下圖所示。

變壓器餅式結構

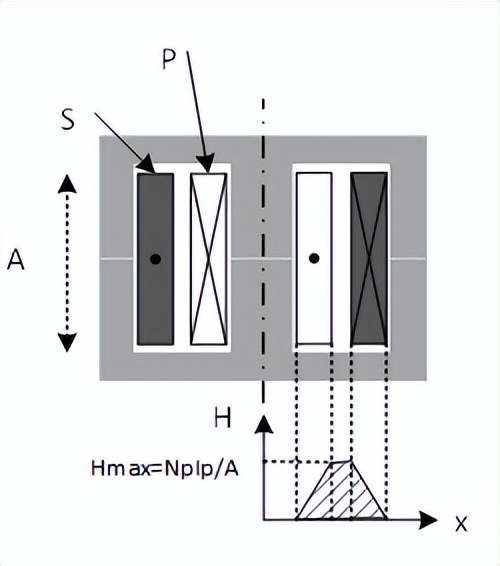

其磁場強度沿著窗口寬度方向分布。理論上，磁芯窗口的高寬比通常大于1，即高度尺寸更大。因此，筒式結構的磁場強度通常低于餅式結構。由于餅式結構的磁場強度更強，其漏感通常更大。同時，由于變壓器磁場強度峰值更大，餅式結構更適合通過拉開間距來增加漏感。

餅式結構通過拉開變壓器原邊和副邊繞組的間距來增加漏感，具有顯著的優勢。在拉開間距的過程中，變壓器銅繞組的尺寸保持不變，僅需增加磁芯的尺寸。這不僅能夠有效增加漏感，還能降低變壓器成本，因此目前主流的變壓器方案仍然傾向于采用這種餅式拉開間距的方式。

然而，需要注意的是，餅式結構在未拉開間距時，其磁場強度本身就比筒式結構更高。如前所述，磁場強度越高，銅損也會越高。因此，常規的餅式結構為了降低銅損，通常會采用多次三明治結構。

但在為了增加漏感而拉開間距時，不能采用這種三明治結構，這將導致最終的餅式結構銅損顯著高于非集成變壓器的銅損。因此，雖然拉開間距能夠增加漏感，但這一措施是以犧牲銅損為代價的，并非完全無成本的優化。

以一個OBC項目為例，通過拉開8毫米的間距，漏感僅增加到10μH。在實際測試中，尤其是在間隙附近的繞組，溫升非常高，難以滿足要求。

措施二：設置高導磁材料

第二種措施是設置高導磁材料，本質上是增加漏磁的磁路。下圖展示了一個變壓器筒式結構的示意圖。

變壓器筒式結構

通過增加磁芯，變壓器原邊和副邊之間的漏磁路徑會發生變化，漏磁不再完全耦合到副邊，從而增加漏感。常見的幾種變壓器形式包括：

一體式灌裝磁芯：一些廠商采用這種形式，磁芯通常是一對。

增加磁柱：在原邊和副邊繞組之間增加一個磁柱，磁芯也是一對，生產相對簡單。這種結構理論上也可以視為共邊柱，用于繞組抵消分析。

增加磁環：即在餅式結構的原邊和副邊之間增加一個磁環。這種方案的優點是工藝簡單，原邊和副邊繞組可以獨立繞制，然后組裝即可。如果使用骨架，原邊和副邊繞組可以自動化繞制在骨架上，再將磁環套在骨架中間。

無論是變壓器筒式結構還是變壓器餅式結構，在增加變壓器磁環后，漏感都有顯著提升。這種方案能夠在較小的體積內實現較大的漏感。然而，需要注意以下幾點：

筒式結構：如果窗口寬度較窄，增加磁環可能會改變磁位差，導致磁場方向從垂直變為水平。這將導致磁場強度增大，最終使變壓器發熱。實際測試中也發現了這一現象。

餅式結構：對于窗口寬度較窄的餅式結構，增加磁環后，僅靠近磁環部分的磁場強度發生變化，其他位置的磁場強度影響較小。因此，增加磁環后餅式結構的銅損差異不大，但需要注意的是，餅式結構本身的損耗就高于非集成變壓器，因此不能認為增加磁環后熱問題就一定不存在。

磁集成設計中的實踐經驗總結

我們在多個項目中積累了關于增加漏感方案的實踐經驗，總結了以下幾點關鍵經驗：

1. 謹慎使用扁銅線

在設計中，尤其是當增加磁環可能影響磁場分布時，需要謹慎使用扁銅線。以變壓器筒式結構為例，磁場方向的改變可能導致磁場垂直于扁銅線，從而增加扁銅線的損耗。我們曾參與的一個項目中，原邊采用扁銅線，副邊采用三層絕緣線，實測效率較低。

我們主要的優化手段一方面是用利茲線代替扁銅線，另一方面是調整窗口高寬比，保證漏感不變，實際測下來就是整個系統的效率提升了有1%，這個效果其實非常可觀。

2. 避免磁環飽和

設計時需注意避免磁環飽和的風險。通過調節漏感，主要涉及磁環與磁芯中柱、邊柱的距離，以及磁環的截面積。當間距較小且截面積較小時，磁環容易飽和。因此，我們建議在變壓器設計階段采用仿真工具，通過仿真直觀設計磁環尺寸，并在變壓器打樣后通過測量偏置電流下的漏感進行驗證。例如，某項目中在20A左右時磁環已開始出現飽和現象。

3. 合理設置磁芯的高寬比

根據安培環路定理，為了降低銅損，可以通過調整磁芯的高寬比來優化設計。對于變壓器餅式結構，由于磁場方向沿水平方向，增加磁芯窗口的寬度可以降低銅損。然而，變壓器磁芯窗口寬度不能過大，否則會改變磁場方向，反而增加損耗。因此，理論上存在一個最優的窗口寬高比。例如，優化前某變壓器的窗口高寬比較大，優化后將磁芯與磁環圍成的窗口寬高比調整到接近1，磁損基本不變，而銅損降低了14%。

措施三：雙柱非對稱繞制

主要原理：增加變壓器繞組窗口磁場，增加磁元件外圍磁場。

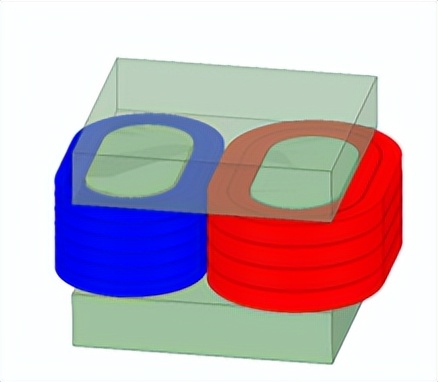

常規變壓器雙柱繞制方案中，每個繞線柱上都有原邊和副邊繞組，窗口內的磁場強度較低，且由于安匝平衡，繞組外側的磁場強度也很低，導致漏感較小。而如果把原邊和副邊分別繞在不同柱上，如圖所示：

可以看到，首先變壓器窗口里面取消了三明治結構，窗口內的磁場強度會增加，且繞組外側的磁場強度不再接近于零，從而增加漏感。仿真結果顯示，這種變壓器結構可以實現13.6微亨的漏感。

然而，這種變壓器設計的散磁較大，容易產生干擾，尤其是在周圍有金屬結構件時，可能會引發渦流發熱。在實際實驗中，我們發現這種變壓器可能會被烤出灼燒痕跡。因此，如果將這種方案應用于緊湊型場合，需要考慮更換結構件材料或對變壓器進行屏蔽，同時注意屏蔽自身可能產生的發熱問題。

采用平面變壓器，調節原副邊繞組分布

在學術研究中，平面變壓器因其繞組排布靈活，可以通過調節原邊和副邊繞組在不同繞線柱上的分配來調節漏感。

理論上，左右柱越不平衡，漏感越大，其極限情況是變壓器左右柱分柱繞制。然而，目前產業界采用平面變壓器集成漏感的案例較少，相關技術仍在持續觀望中，尚未進行打樣測試。

總結與展望

磁集成技術是高頻隔離變換器降低體積、重量和成本、提高效率的重要手段，尤其在頻率不斷提高的背景下，其重要性日益凸顯。

目前，主流趨勢是利用漏感實現更高集成度的磁集成，但這也帶來了漏感與損耗平衡的難題。由于漏感是電氣參數的強制需求，常導致磁集成變壓器溫升超標，成為當前變壓器面臨的主要問題。更高的集成度也意味著更高的設計復雜度，因此推薦使用數字化仿真工具，結合參數化建模和智能優化算法來應對。

未來，隨著材料、工藝、散熱技術的進步，磁集成的潛力將進一步釋放，如平面利茲線、3D打印磁芯等新技術的應用，也將推動磁集成技術的發展，我們期待更多變壓器創新結構與技術的出現。
