在使用 Altium 產品的過程中我們收到許多用戶的提問，Q&A 系列將針對用戶關注度較高的問題，請 Altium 技術專家為大家答疑解惑。

本文介紹了在 PCB 上無法將一個元件靠近另一個元件放置的常見場景。

起始版本：18至當前版本

詳細解決方案：

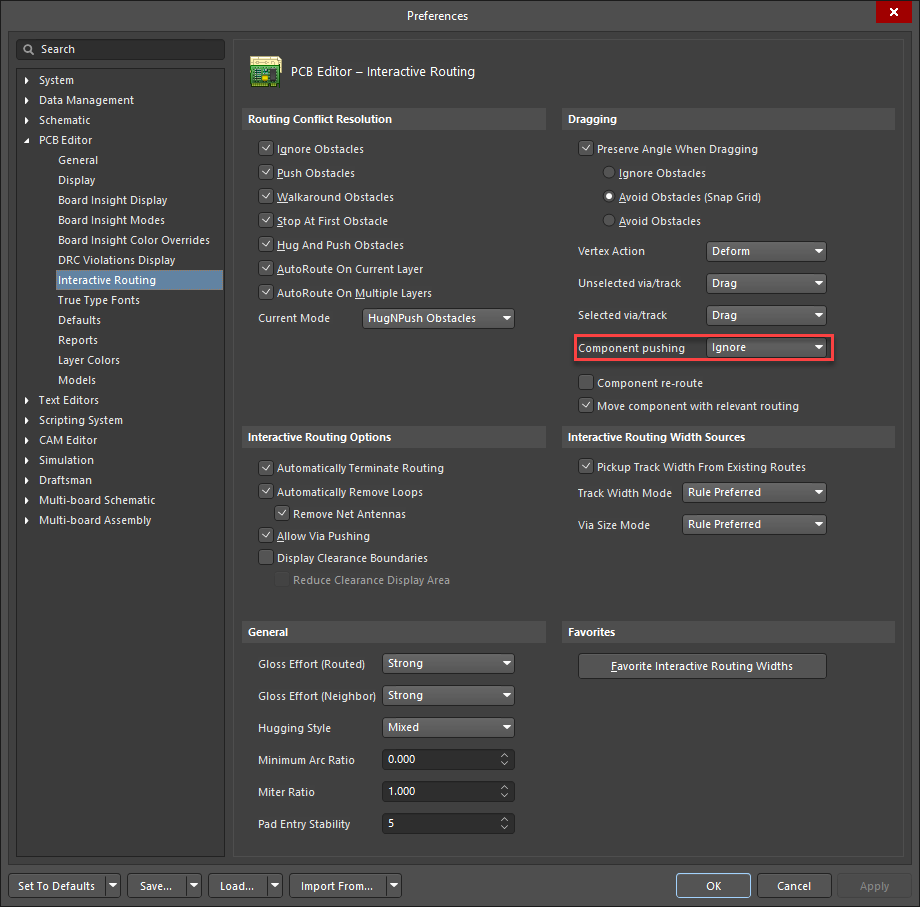

在移動 / 放置元件時，存在三種元件放置模式。當前模式可通過以下路徑設置：Preferences ? PCB Editor ? Interactive Routing ? Dragging ? Component Pushing。

您也可以在 PCB 編輯界面中直接切換模式，方法是在拖動元件時按R鍵，具體如下：

按R鍵循環切換元件推擠模式，支持以下模式：

Ignore（忽略）- 默認行為，元件可移動而不考慮與相鄰元件產生間距違規。此模式使用 Altium Designer 早期版本中的元件間距檢查機制，通過 3D 模型（如果有）或銅箔和絲印圖元識別對象間距。

Push（推擠）- 元件會將其他元件推開以滿足元件間距規則。Union 中的元件可被推擠且位置可能改變，但組合關系不會被打破。鎖定的元件無法被推擠。此模式通過選擇 Selection Boundary 識別元件，即包含元件所有圖元的最小矩形。

Avoid（避讓?zhuān)? 元件將被迫避免違反與其他元件的間距規則。同樣通過選擇邊界框識別元件。

當前激活的模式會顯示在 Altium Designer 的狀態欄中：

在Push或Avoid模式下，兩個元件能夠靠近的程度取決于Component Clearance 規則以及可配置的元件選擇邊界框（例如可能包含絲印層上的 1 號引腳標識）。

強烈建議在創建封裝時使用 Courtyard 層明確定義元件邊界。

如果元件沒有 3D 模型層，建議為每個元件添加 Courtyard 層。
