本文作者：AMD 工程師 Rachel Gaines

最近我們分享了開發者分享｜AMD Vitis HLS 系列 1 - AMD Vivado IP 流程（Vitis 傳統 IDE）和開發者分享｜AMD Vitis HLS 系列 2：AMD Vivado IP 流程（Vitis Unified），在這篇AMD Vitis HLS 系列 3 中，我們將介紹如何使用 Unified IDE 創建 HLS 組件。這里采用“自下而上”的流程，從 HLS 組件開始，該組件可以導出為 XO 文件用于 Vitis 系統工程；這與“自上而下的流程”相反，后者從 Vitis 工程開始，然后將 HLS 組件導入該工程。我們將創建視覺庫示例“remap”，并在 Unified IDE 中執行每一步，而不是運行 Makefile 腳本。

這篇博客的測試環境如下：

操作系統：Linux (Ubuntu 22.04.1)

版本：2024.2

器件：xcvc1902-vsva2197-2MP-e-S

注釋 1：確保使用的操作系統與運行的版本兼容 -受支持的操作系統：

https://docs.amd.com/access/sources/dita/topic?Doc_Version=2024.2%20%E7%AE%80%E4%BD%93%E4%B8%AD%E6%96%87&url=ug973-vivado-release-notes-install-license&resourceid=ypb1549384088486.html

注釋 2：如果在 Windows 上遵循本教程進行操作，請切換到 Linux，或者請參閱此篇博客作為參考：

開發者分享｜在 Windows 10 上創建并運行 AMD Vitis 視覺庫示例

注釋 3:所需安裝：OpenCV 4.4.0（請參閱這些指示信息以安裝 OpenCV 并設置環境變量）：

https://adaptivesupport.amd.com/s/article/Vitis-Libraries-Compiling-and-Installing-OpenCV?language=zh_CN

第一步：設置 OpenCV 環境變量

1. 打開 Linux 終端。

2. 將 OpenCV 添加到 LD_LIBRARY_PATH 環境變量中：

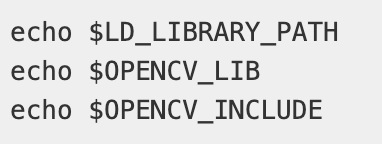

3. 檢查是否已設置環境變量。

4. 創建一個文件夾，用作您的工作空間。

5. 在 Unified IDE 中啟動工作空間：

第二步：從視覺庫創建 HLS 組件

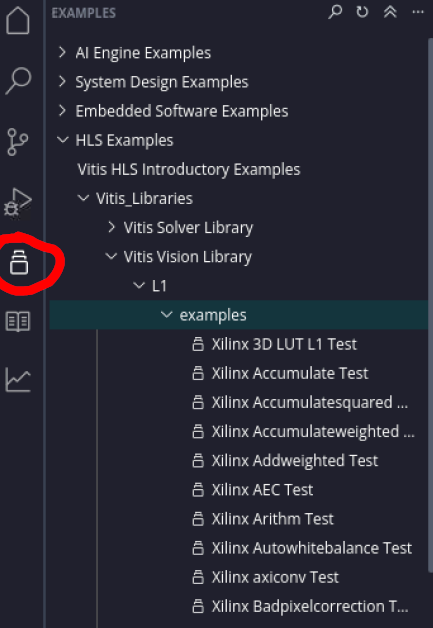

1. 單擊左側邊欄上的“Examples”選項卡：

如果您無法展開“Vitis Libraries”選項，則可能需要下載此倉庫 - 請參閱“Vitis_Libraries”右側向下箭頭下的內容。

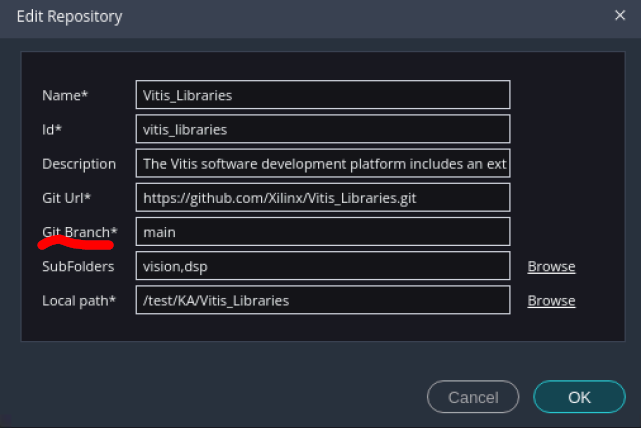

還可以通過選擇倉庫右側的鉛筆圖標來編輯倉庫。

確保分支設置為“main”或“2024.2”，以匹配您當前使用的 Vitis 版本。

2. 選擇“Vitis Vision Library > vision > L1 > examples > remap”，然后選擇示例右側的加號 (+)，將 HLS 組件添加到您的工作空間中。

保留默認名稱“remap”，位置路徑應與您的工作空間匹配。單擊“Next”。

復查匯總信息，然后單擊“Finish”。

第三步：組件配置

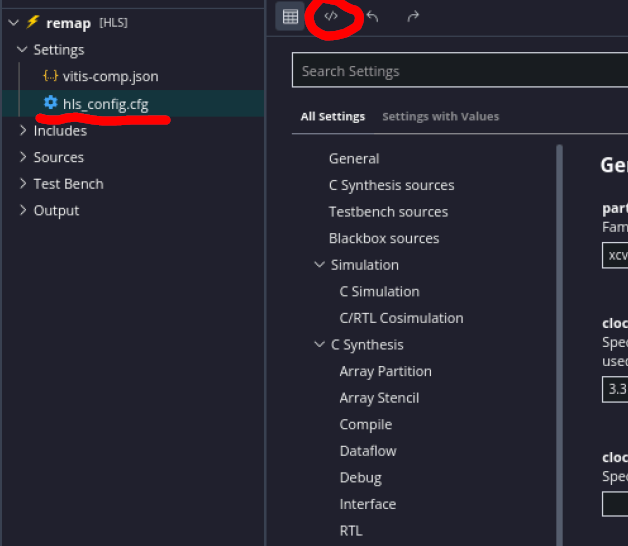

選擇“Settings > hls_config.cfg”以打開配置文件，查看 HLS 示例的設置。有兩種方法可用于查看配置文件：

GUI（默認方法）

讓我們做一些調整，以熟悉 GUI 視圖：

選擇“General”，將 part 設為 xcvc1902-vsva2197-2MP-e-S。

選擇“General”，將 Flow_target 設為 Vitis（如果要導出此設計以供后續在 Vitis 工程中使用，則需要執行此操作）。

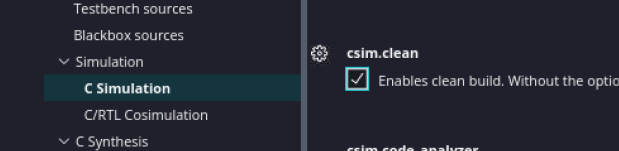

選擇“C simulation”，勾選 csim.clean 框（保證后續流程順利進行）。

注釋：請勿選擇“Code Analyzer”，因為它在這個示例中不起作用，而且會導致 C 語言仿真出錯 。

“IP/XO Packaging > Output > output.format” - 設為 xo（用于內核流程）。

如果您還未習慣使用配置文件的 GUI 視圖，請滾動瀏覽整個視圖。

編輯器視圖（選擇下面用紅色圈出的代碼符號）

請注意編輯器視圖中生成的路徑 - 這些路徑基于 Vitis_Library 倉庫路徑的位置生成。

要了解當前正在應用哪些功能（例如 csim.clean），查看編輯器視圖是個好辦法。

注釋：并非所有默認設置都會在編輯器視圖中列出。csim.clean 一開始并沒有列出，但因為我們通過選中該框對其進行了編輯，所以從此刻起，它將出現在編輯器視圖中

第四步：運行 C 語言仿真、C 語言綜合與協同仿真

如果一切都設置正確，您應該能夠成功運行完成 C 語言仿真、C 語言綜合、協同仿真、實現和封裝。如果遇到任何問題，請參閱下面的“故障排除”部分。

注釋：代碼分析器不適用于此示例，它會導致錯誤。

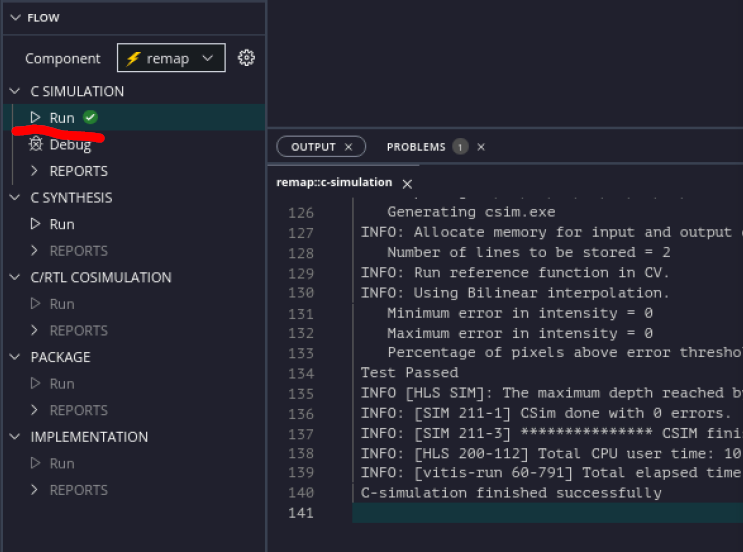

C 語言仿真：

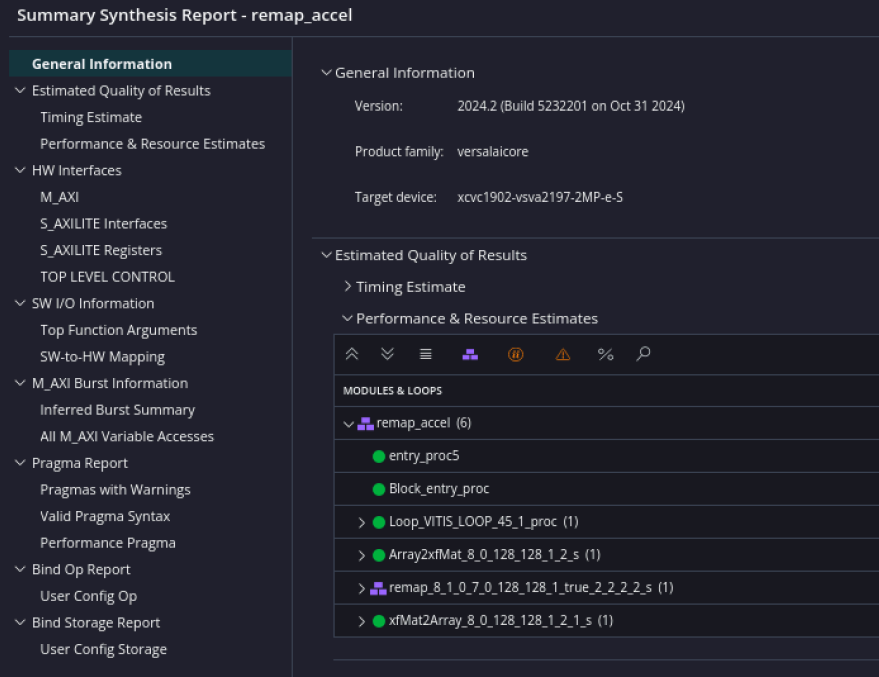

C 語言綜合與綜合報告：

注釋：在 2024.2 中，代碼分析器不適用于此示例。目前正在修復此問題。

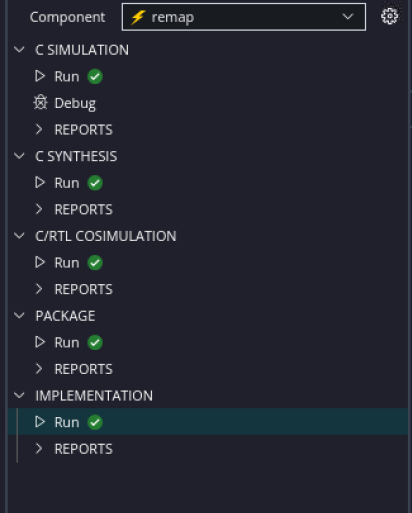

協調仿真、實現和封裝已完成：

接下來做什么？

掌握如何在 Unified IDE 中創建和測試 HLS 內核 (XO) 后，即可在 Vitis 工程中使用該內核。以下是一些參考資料：

Vitis HLS 分析和優化 - 提供有關使用 HLS 工具進行優化的更多信息：

https://github.com/Xilinx/Vitis-Tutorials/tree/2024.1/Hardware_Acceleration/Feature_Tutorials/03-dataflow_debug_and_optimization

在 Vitis IDE 工程中使用 RTL 內核 - 這是傳統 IDE 中的 RTL 內核，但提供了將 XO 內核添加到 Vitis 工程的過程方面的相關思路：

https://github.com/Xilinx/Vitis-Tutorials/blob/2024.1/Hardware_Acceleration/Feature_Tutorials/01-rtl_kernel_workflow/using_the_rtl_kernel.md

入門 - 從總體上介紹了使用 Vitis 的不同流程，以及每個部分如何組合在一起（主機代碼、內核代碼、平臺、應用等）

https://github.com/Xilinx/Vitis-Tutorials/tree/2024.1/Getting_Started/Vitis

Unified IDE 流程文檔：

https://docs.amd.com/access/sources/dita/topic?Doc_Version=2024.1%20%E7%AE%80%E4%BD%93%E4%B8%AD%E6%96%87&url=ug1393-vitis-application-acceleration&resourceid=svk1630656618393.html

故障排除

hls_config.cfg 文件中的 OpenCV 路徑：

確保 OpenCV 安裝成功完成，未出現任何錯誤消息。

如果遇到路徑錯誤，請確保設置了 LD_LIBRARY_PATH、OPENCV_LIB 和 OPENCV_INCLUDE 環境變量。

清理工作空間 - 右鍵單擊并選擇“HLS Component > Clean Workspace”。然后再次嘗試運行該組件。

如果編輯了庫倉庫，請檢查庫倉庫路徑 - 確保“Edit”框中的庫倉庫路徑與配置文件中用于引用這些文件的路徑匹配。

如果您編輯了“Library”框，請確保刷新倉庫，以使更改生效。

在新工作空間中啟動新工程。

作為參考，配置文件應如下所示：

part=xcvc1902-vsva2197-2MP-e-S[hls]clock=3.3flow_target=vitissyn.file=/Vitis_Libraries/vision/L1/examples/remap/xf_remap_accel.cppsyn.file_cflags=/Vitis_Libraries/vision/L1/examples/remap/xf_remap_accel.cpp, -I /Vitis_Libraries/vision/L1/examples/remap/config -I/Vitis_Libraries/vision/L1/include -I ./syn.file_csimflags=/Vitis_Libraries/vision/L1/examples/remap/xf_remap_accel.cpp, -I /Vitis_Libraries/vision/L1/examples/remap/config -I/Vitis_Libraries/vision/L1/include -I ./syn.top=remap_acceltb.file=/Vitis_Libraries/vision/L1/examples/remap/xf_remap_tb.cpptb.file_cflags=/Vitis_Libraries/vision/L1/examples/remap/xf_remap_tb.cpp, -I /Vitis_Libraries/vision/L1/examples/remap/config -I/${OPENCV_INCLUDE} -I/Vitis_Libraries/vision/L1/include -I ./tb.file_csimflags=/Vitis_Libraries/vision/L1/examples/remap/xf_remap_tb.cpp, -I /Vitis_Libraries/vision/L1/examples/remap/config -I/Vitis_Libraries/vision/L1/include -I ./ csim.argv=/Vitis_Libraries/vision/data/128x128.png csim.ldflags=-L ${OPENCV_LIB} -lopencv_imgcodecs -lopencv_imgproc -lopencv_calib3d -lopencv_core -lopencv_highgui -lopencv_flann -lopencv_features2dcosim.argv=/Vitis_Libraries/vision/data/128x128.png cosim.ldflags=-L ${OPENCV_LIB} -lopencv_imgcodecs -lopencv_imgproc -lopencv_calib3d -lopencv_core -lopencv_highgui -lopencv_flann -lopencv_features2dvivado.rtl=verilogcsim.clean=1package.output.format=xo
