Analog Devices Inc. TMC6140三相BLDC MOSFET柵極驅動器優化用于永磁同步電機 (PMSM) 和無刷直流 (BLDC) 電機。 TMC6140非常適合用于5V至24V范圍內的應用 ，支持1W至1kW額定電機功率。該器件設計用于與單個外部電源軌配合使用。所有所需電源電壓均根據電機電源內部生成。TMC6140通過開關穩壓器（降壓轉換器）生成3.3V固定電源軌電壓。 內部肖特基二極管為IO和外部微控制器產生足夠的功率。該二極管可在高達100mA負載下工作。如果必須提供更多電流，則必須并聯安裝一個外部二極管。

數據手冊:*附件：ADI Trinamic TMC6140-LA 3相BLDC MOSFET柵極驅動器數據手冊.pdf

ADI TMC6140-LA 3相MOSFET柵極驅動器采用緊湊型5.0mm x 6.0mm四方扁平無引線（QFN）封裝。

特性

• 支持線圈電流高達100A的3相電機（外部MOSFET）
• 5V到30V DC電壓范圍
• 0.5A或1.0A柵極驅動器
• 3V 3開關穩壓器（0.5A）帶內部肖基特二極管（高達100mA）
• 電荷泵引腳設計可將降壓轉換器用于升壓轉換器
• 3個底部分流放大器
• 模擬可編程短路檢測
• 2個低功率 模式，待機電流損耗為0.25mA
• 通過UART-TxD實現診斷輸出
• 5.0mm x 6.0mm QFN36封裝；0.5mm間距

應用

• 工業驅動器
• 電動工具
• 機器人
• 紡織機械
• 工廠自動化
• 實驗室自動化
• 泵
• 風扇
• 電池供電裝置

框圖

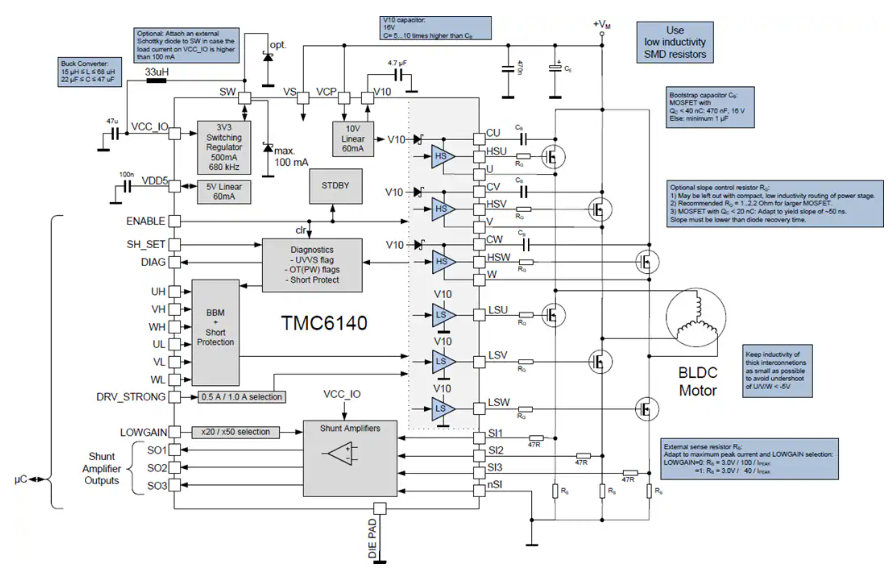

典型應用電路

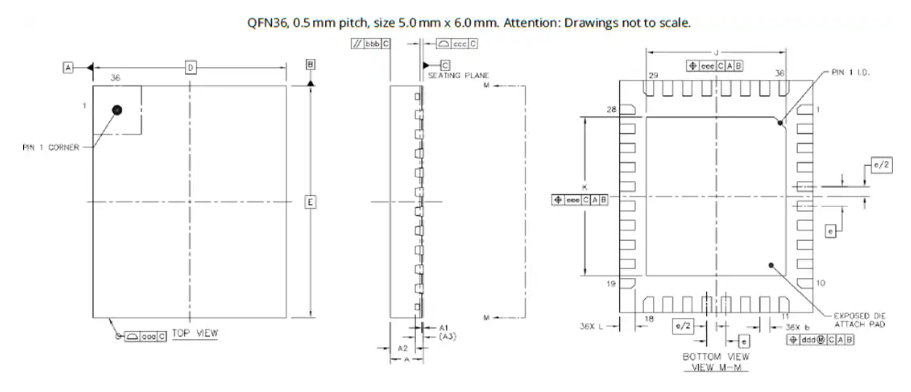

封裝外形
