一、前序

匯川 iFA Evolution 全場景智能化工業控制軟件平臺于2025年2月發布上線。該平臺由匯川歷時五年自主研發，覆蓋從執行層到控制層的高效組態、編程、仿真和調試功能，并具備編程、監控和控制能力，實現物料到成品、從設備到產線的全流程無縫開發、實施、監控與運營。EVO500是適配iFAEvolution軟件平臺的第一款產品，可在高精運控、過程控制、產線設備開發場景應用。

下面，將介紹該平臺軟件在組態、編程方面的基本功能。

二、添加ModbusTCP主站設備

1.添加Modbus主站設備

基于TCP/IP協議通信的Modbus設備配置在軟件左側項目樹當中的硬件配置當中。在配置Modbus協議之前需要先添加好對應的主站設備。

2.前提條件

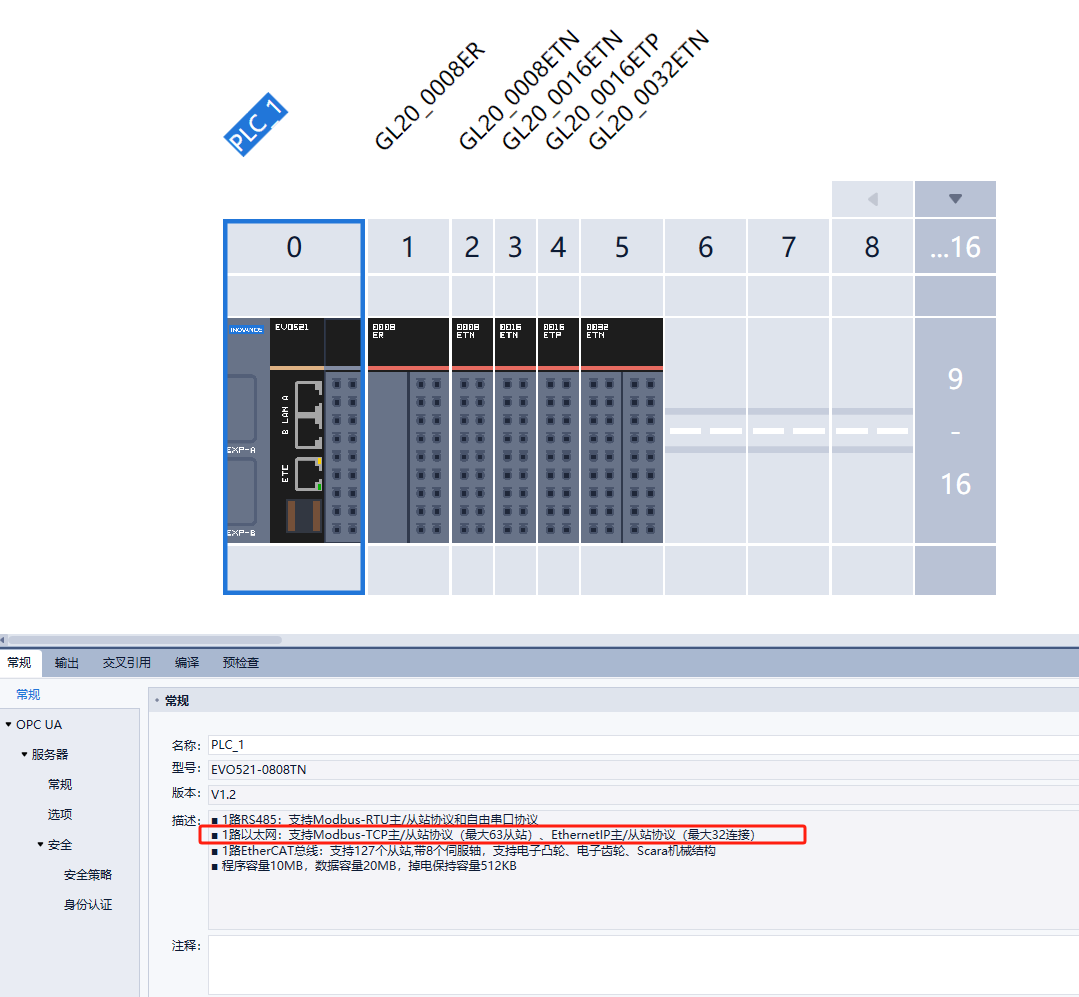

當前控制器支持EtherNet/IP通信協議。

3.操作步驟

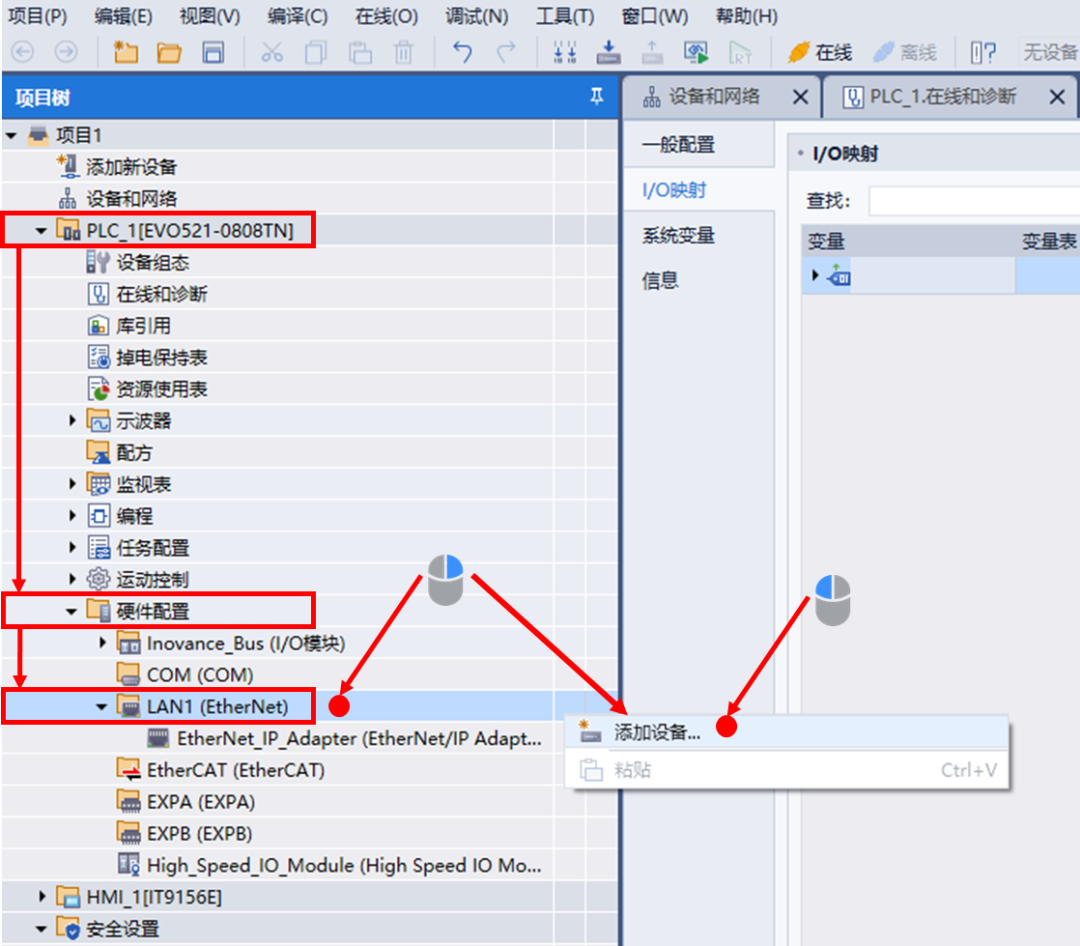

1）單擊左側項目樹“硬件配置”，展開“硬件配置”列表。 2）右擊“LAN1(EtherNet)”，選擇“添加設備”。

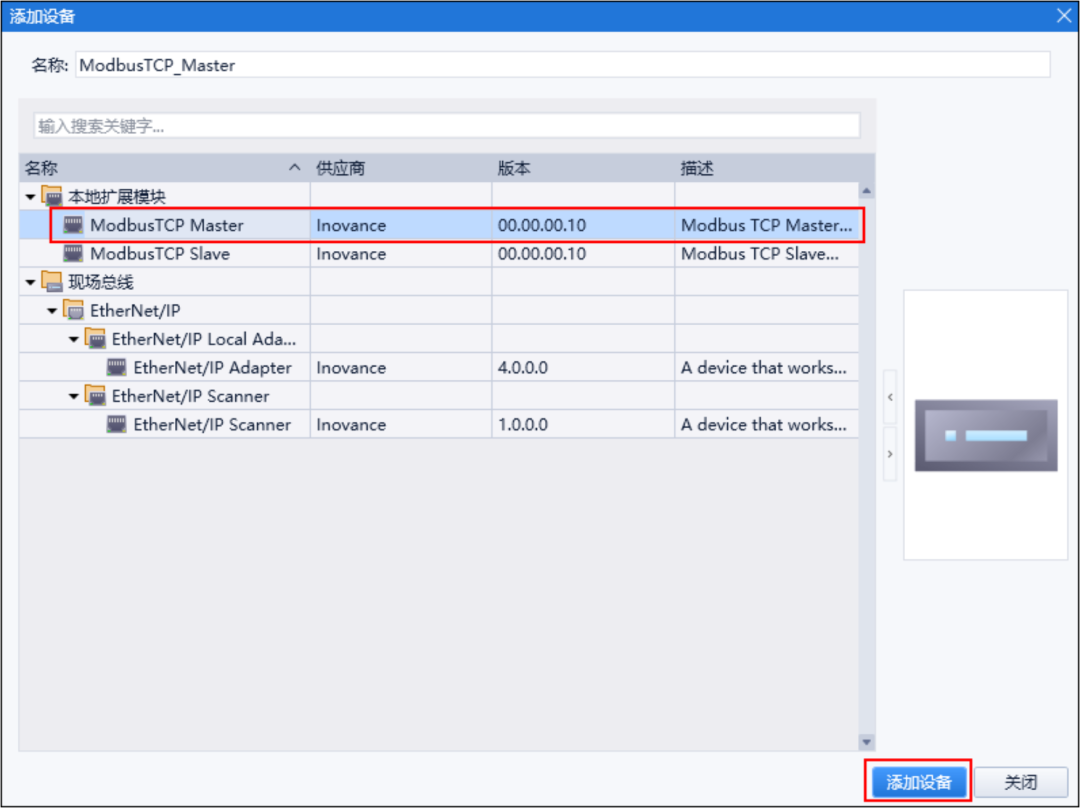

3）雙擊“ModbusTCP Master”條目或選中該條目后單擊右下角“添加設備”即可添加Modbus主站。

4.結果

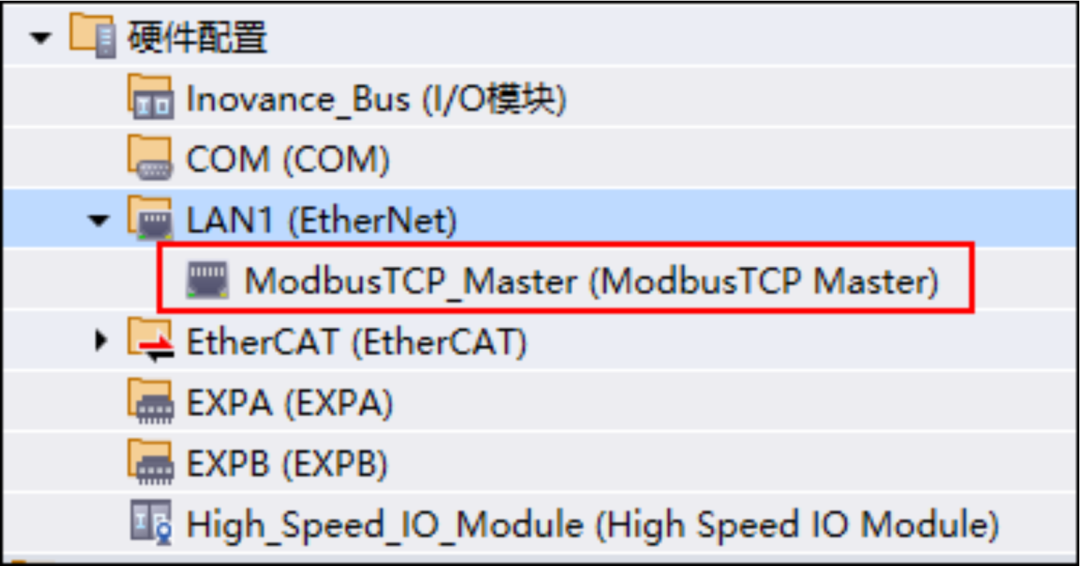

添加好主站之后，可以在硬件配置下看到所添加的Modbus主站。

5.參數修改

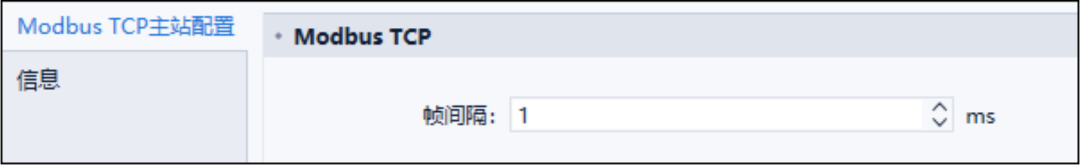

在主站設備節點上雙擊，彈出主站的配置界面。

Modbus TCP主站配置較為簡單，只需要配置幀間隔即可。一般沒有特殊需求，不需要更改此項。

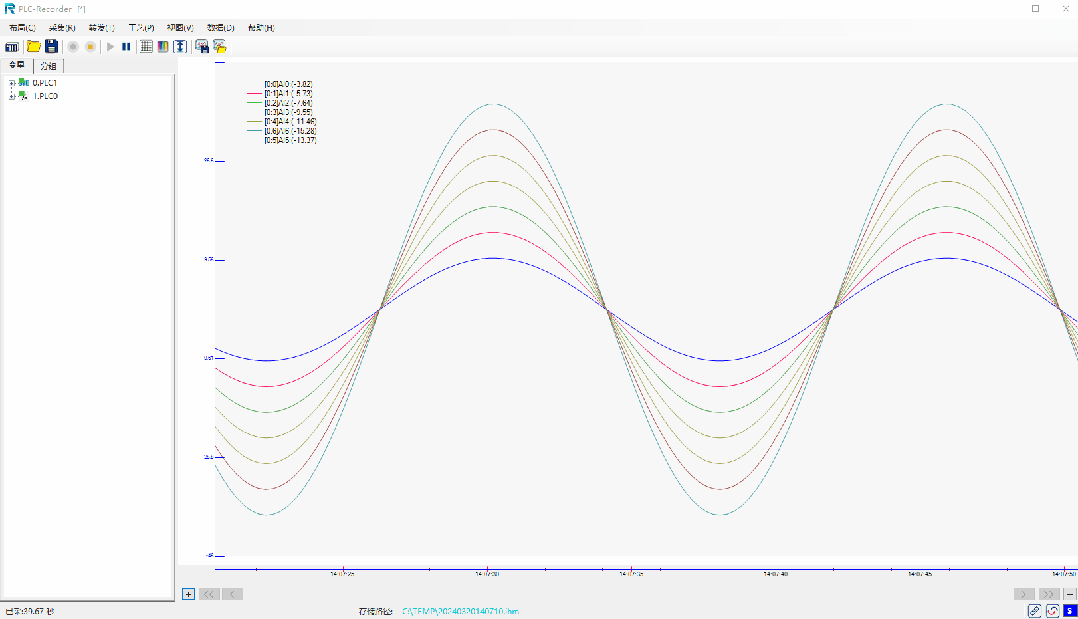

延伸小知識：PLC-Recorder專業數據采集可以支持Modbus TCP協議的多種參數變化，且可以批量采集，速度很快。
