核心看點

雷卯技術背書 + 標準強制條款 + 合規案例

雷卯電子防護技術適配三大標準變革

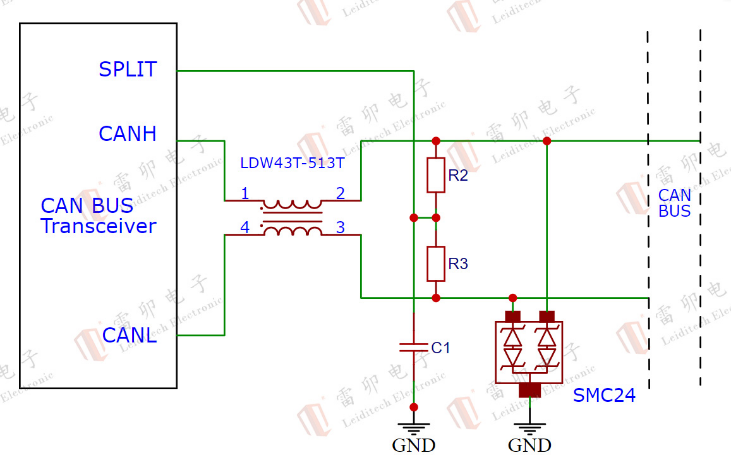

全鏈條覆蓋：雷卯電子 EMC 實驗室數據顯示，GB 19517-2023《國家電氣設備安全技術規范》、GB/T 43868-2024《電化學儲能電站啟動驗收規程》等10余項標準已構建 “設備安全-并網測試–電池特性–接入電網-驗收評價” 閉環。通信總線防護：某500kW 儲能項目因未滿足 GB/T 34131 2023 的 CAN 總線 ±8kV 靜電測試要求，導致BMS通信中斷，經雷卯整改后誤碼率從 1.2% 降至 0.0005%，雷卯 SMC24 靜電保護器件（結電容 < 50pF）可確保信號完整性，共模電感LDW43T-513T可濾除雜訊、通過靜電測試。 雷卯方案滿足 IEC61000-4-2，等級4，接觸放電30kV，空氣放電30kV，雷卯SMC24 通過汽車級AEC-Q101認證。

浪涌防護：GB/T 36548-2024 規定并網設備需承受 2kV 浪涌沖擊，雷卯采用三級防護GDT（2R090-5S）+MOV（10D470KJ）+Inductor+ TVS（SMCJ33CA）的組合保護方案，已助力50+儲能項目通過 IEC61000-4-5 測試，后端推薦肖特基60V/5A雷卯SK56C（可根據額定電流調整）。

電快速瞬變抑制：NB/T 31016-2019 要求變流器電源口承受 2kV EFT 脈沖，雷卯共模電感可有效濾除高頻干擾。

雷卯EMC小哥解讀10余+儲能規范核心EMC指標

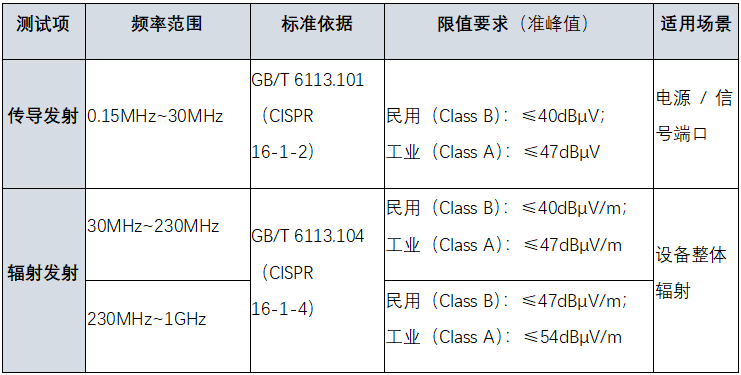

發射限值（EMI）：

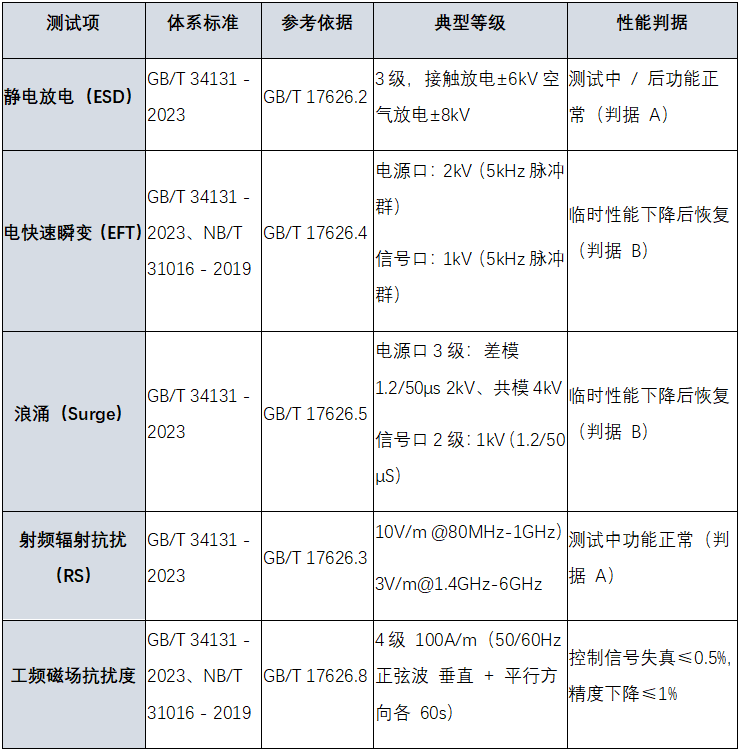

抗擾度限值（EMS）：抵御外界電磁干擾：

雷卯實戰：某儲能電站浪涌防護整改案例

• 問題：GB/T 36548 測試中，電站24V電源端口浪涌防護不足導致設備重啟。

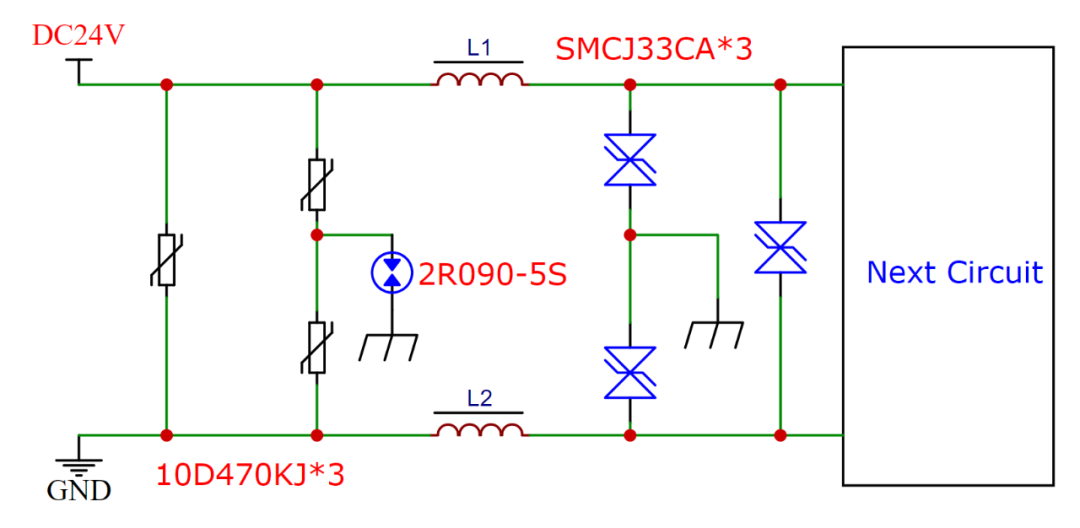

• 雷卯方案：部署雷卯三級浪涌防護架構GDT（2R090-5S）+壓敏電阻（10D470KJ）+電感+TVS（SMCJ33CA），成功通過4kV共模浪涌測試（標準要求 2kV）。
• 案例：雷卯幫助客戶整改通過《GB/T 37108-2019 光伏發電并網逆變器技術規范》

雷卯電子（Leiditech）致力于成為電磁兼容解決方案和元器件供應領導品牌，供應ESD、TVS、TSS、GDT、MOV、MOSFET、Zener、電感等產品。雷卯擁有一支經驗豐富的研發團隊，能夠根據客戶需求提供個性化定制服務，為客戶提供最優質的解決方案。 聯系雷卯EMC小哥獲取《10+儲能EMC標準清單》，限時開放雷卯實驗室免費測試預約。
