TPS54428 具有 Eco 模式?的 4.5V 至 18V 輸入、4A 同步降壓 SWIFT? 轉換器數據手冊

科技綠洲 ? 2025-07-02 13:55 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

TPS54428 是一款自適應導通時間 D-CAP2? 模式同步降壓轉換器。

該 TPS54428 使系統設計人員能夠完成各種終端設備的套件 電源總線穩壓器具有經濟高效、元件數量少、待機電流低 溶液。

TPS54428 的主控制回路使用 D-CAP2? 模式控制,可提供快速 瞬態響應,無需外部補償元件。
*附件:tps54428.pdf

自適應導通時間控制支持在較高負載下 PWM 模式之間的無縫轉換 條件和輕負載下的 Eco 模式?作。

省油模式?允許TPS54428在較輕的負載條件下保持高效率。

The TPS54428 還有一個專有電路,可實現 器件采用低等效串聯電阻 (ESR) 輸出電容器,例如 POSCAP 或 SP-CAP 和超低 ESR 陶瓷電容器。該器件在 4.5V 至 18V VIN 輸入范圍內工作。

輸出電壓可在 0.76 V 和 7.0 V。

該設備還具有可調節的軟啟動時間。

TPS54428采用 8 引腳 DDA 封裝和 10 引腳 DRC 封裝,采用 8 引腳 DDA 封裝 可在 –40°C 至 85°C 的環境溫度范圍內工作。

特性

  • D-CAP2? 模式可實現快速瞬態
    響應
  • 低輸出紋波,并允許使用陶瓷輸出
    電容器
  • 寬 V輸入電壓范圍:4.5 V 至 18 V
  • 輸出電壓范圍:0.76 V 至 7.0 V
  • 針對低占空比應用
    進行了優化
    的高效集成 FET – 70 mΩ(高側)和 53 mΩ(低側)
  • 高效率,關斷時小于 10 μA
  • 高初始帶隙參考精度
  • 可調軟啟動
  • 預偏置軟啟動
  • 650kHz 開關頻率 (f 西 南部 )
  • 逐周期超過電流限制
  • 自動跳過 Eco 模式?,可在輕
    負載下實現高效率
    參數

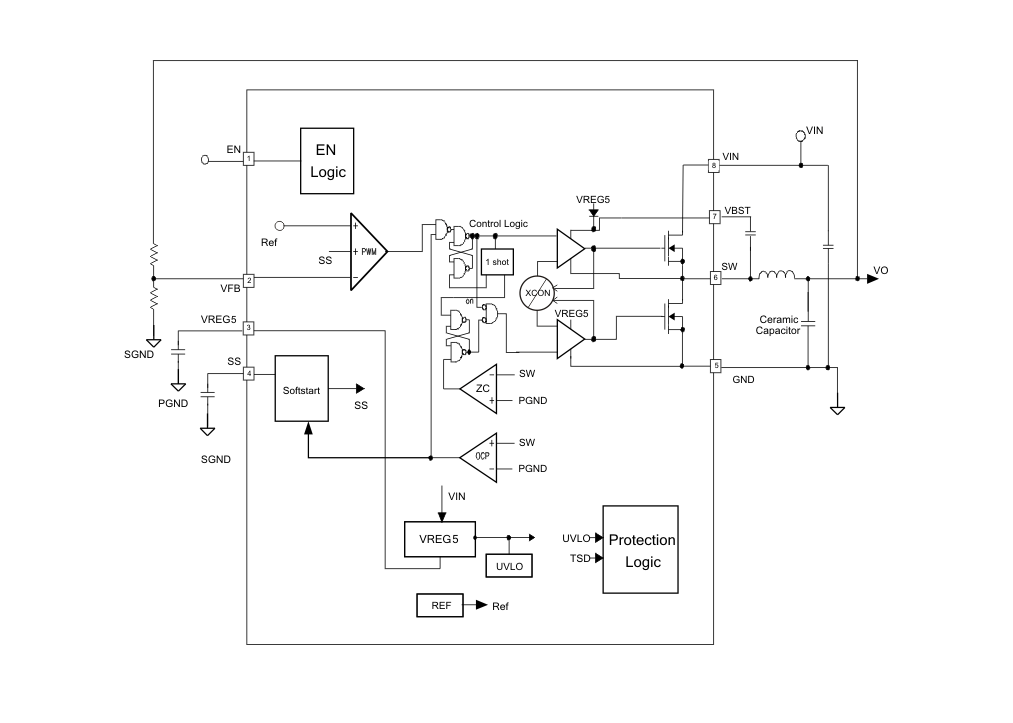

    方框圖

    一、產品概述

TPS54428是一款4.5V至18V輸入電壓范圍、4A同步降壓轉換器,具有Eco-Mode?功能,適用于各種低壓系統電源管理應用。該轉換器采用D-CAP2?控制模式,提供快速瞬態響應,并支持陶瓷輸出電容,簡化了電路設計。

二、關鍵特性

  • ?寬輸入電壓范圍?:4.5V至18V。
  • ?高輸出電流?:最大可達4A。
  • ?D-CAP2?控制模式?:提供快速瞬態響應,無需外部補償元件。
  • ?Eco-Mode?功能?:輕載時自動跳過周期,提高轉換效率。
  • ?低待機電流?:小于10μA。
  • ?陶瓷電容支持?:內部電路設計兼容低ESR陶瓷電容,減少輸出紋波。
  • ?高初始參考精度?。
  • ?可調軟啟動?。
  • ?650kHz開關頻率?。

三、引腳功能

  • ?VIN?:輸入電壓引腳。
  • ?EN?:使能引腳,高電平有效。
  • ?VFB?:反饋電壓引腳,用于輸出電壓調節。
  • ?SS?:軟啟動控制引腳,外接電容實現軟啟動功能。
  • ?GND?:接地引腳。
  • ?SW?:開關節點引腳,連接高側和低側MOSFET。
  • ?VBST?:高側FET柵極驅動供電引腳。
  • ?VREG5?:5.5V電源輸出引腳,為內部電路供電。
  • ?PGND?:功率地引腳。
  • ?熱焊盤?:必須焊接至PCB以實現良好的熱傳導。

四、工作模式

  • ?PWM模式?:重載條件下工作,通過調節占空比控制輸出電壓。
  • ? Eco-Mode? ?:輕載時自動跳過開關周期,減少開關損耗,提高轉換效率。
  • ?軟啟動?:啟動時通過外接電容實現輸出電壓的緩慢上升,避免浪涌電流。
  • ?過流保護?:采用逐周期限流保護,防止輸出電流過大損壞器件。
  • ? 欠壓鎖定(UVLO) ?:輸入電壓低于閾值時自動關斷輸出,保護電路。
  • ?熱關斷?:結溫過高時自動關斷輸出,防止器件過熱損壞。

五、設計指南

  • ?輸出電壓設置?:通過VFB引腳外接電阻分壓器設置輸出電壓。
  • ?輸出濾波器設計?:選擇合適的電感和電容組成LC濾波器,以減小輸出紋波。
  • ?輸入電容選擇?:推薦使用陶瓷電容作為輸入電容,以減小輸入紋波。
  • ?VBST電容選擇?:在VBST和SW引腳間連接0.1μF陶瓷電容,為高側FET柵極驅動供電。
  • ?VREG5電容選擇?:在VREG5和GND引腳間連接1μF陶瓷電容,為內部5.5V電源供電。
  • ?布局考慮?:遵循數據手冊中的布局指南,確保關鍵信號路徑的短且直,以減少噪聲和干擾。

六、應用領域

  • 數字電視電源供應
  • 高清藍光播放器
  • 家庭網絡終端
  • 數字機頂盒(STB)

七、封裝與訂購信息

TPS54428提供8引腳DDA和10引腳DRC兩種封裝選項,具體封裝尺寸、訂購信息和可用性請參考數據手冊中的相關章節。
