TPS54427 是一款自適應導通時間 D-CAP2? 模式同步降壓轉換器。The TPS54427 使系統設計人員能夠完成各種終端設備的電源總線穩壓器套件，包括 一種高性價比、低元件數量、低待機電流的解決方案。

TPS54427 的主控制回路使用 D-CAP2? 模式控制，該模式控制提供 快速瞬態響應，無需外部補償元件。

TPS54427 還具有一個專有電路，使該器件能夠同時適應低 等效串聯電阻 （ESR） 輸出電容器，如 POSCAP 或 SP-CAP 和超低 ESR 陶瓷電容器。
*附件：tps54427.pdf

該器件在 4.5V 至 18V VIN 輸入范圍內工作。輸出電壓可編程 介于 0.76 V 和 7 V 之間。

該設備還具有可調節的軟啟動時間。

TPS54427 采用 8 引腳 DDA 封裝和 10 引腳 DRC 封裝，旨在 工作溫度范圍為 –40°C 至 85°C。

特性

• D-CAP2? 模式可實現快速瞬態
  響應
• 低輸出紋波，并允許使用陶瓷輸出
  電容器
• 寬 V在輸入電壓范圍：4.5 V 至 18 V
• 輸出電壓范圍：0.76 V 至 7.0 V
• 針對低占空比應用
  進行了優化
  的高效集成 FET – 70 mΩ（高側）和 53 mΩ（低側）
• 高效率，關斷時小于 10 μA
• 高初始帶隙參考精度
• 可調軟啟動
• 預偏置軟啟動
• 650kHz 開關頻率 （f 西 南部 )
• 逐周期超過電流限制

參數

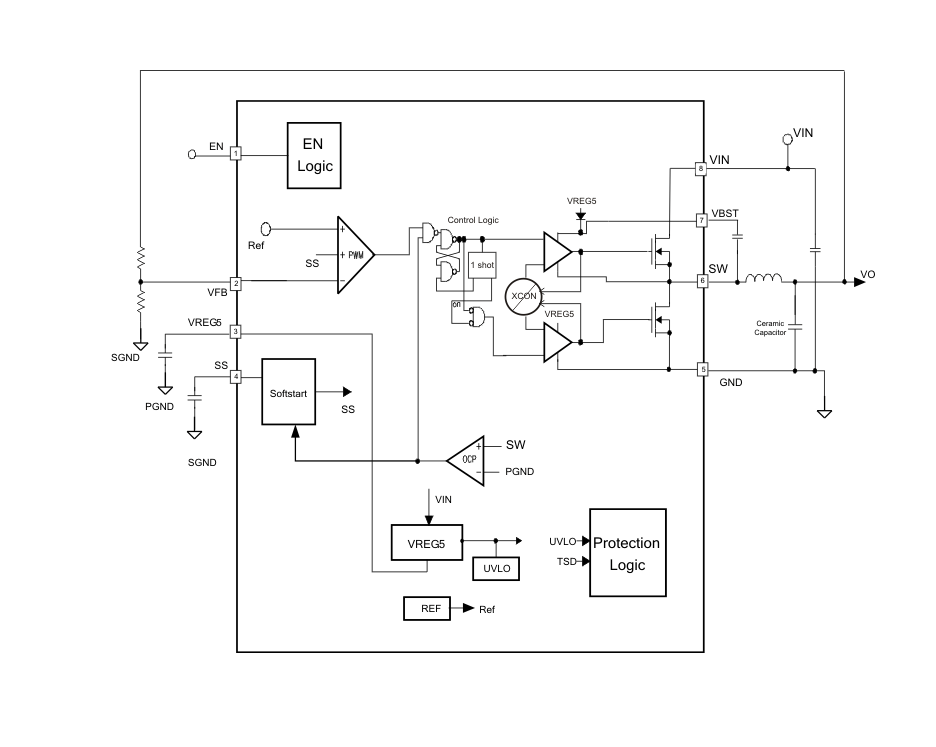

方框圖

一、產品概述

TPS54427是一款單通道同步降壓DC-DC轉換器，集成了FET，適用于4.5V至18V輸入電壓范圍，具有4A輸出能力。它采用D-CAP2?控制模式，提供快速瞬態響應，并支持陶瓷輸出電容器。該器件適用于多種低電壓系統應用。

二、關鍵特性

• ?D-CAP2?控制模式?：實現快速瞬態響應，無需外部補償。
• ?寬輸入電壓范圍?：4.5V至18V。
• ?輸出電壓范圍?：0.76V至7V。
• ?高效集成FET?：高側和低側FET的rDS(ON)分別為70mΩ和53mΩ，優化低占空比應用。
• ?低關斷電流?：小于10μA。
• ?高初始帶隙參考精度?。
• ?可調節軟啟動?。
• ?預偏置軟啟動?：防止啟動時的預偏置輸出下拉。
• ?650kHz開關頻率?。
• ?逐周期過流限制?。

三、引腳功能

• ?EN?：使能引腳，高電平有效，需要上拉電阻。
• ?VFB?：反饋電壓引腳，連接輸出電壓的分壓器。
• ?VREG5?：5.5V電源輸出，需連接1μF電容到地。
• ?SS?：軟啟動控制引腳，連接外部電容到地。
• ?GND?：接地引腳。
• ?SW?：開關節點，連接高側和低側NFET。
• ?VBST?：自舉電容輸入引腳。
• ?VIN?：輸入電壓引腳。
• ?熱焊盤?：必須焊接到地以實現適當的熱耗散。

四、工作模式

• ?正常操作模式?：在輸入電壓高于UVLO閾值且EN引腳高于使能閾值時工作。
• ?強制CCM操作模式?：在輕載條件下，通過強制連續導通模式（CCM）操作來維持穩定性。

五、應用指南

• ?輸出電壓設定?：通過選擇合適的電阻分壓器來設定VFB引腳的電壓，從而確定輸出電壓。
• ?輸出濾波器選擇?：選擇合適的電感和電容組合，以優化瞬態響應和穩定性。
• ?輸入電容選擇?：需要至少一個10μF的陶瓷電容作為解耦電容，可選地添加一個0.1μF的高頻旁路電容。
• ?自舉電容選擇?：需要一個0.1μF的陶瓷電容連接在VBST和SW引腳之間。
• ?VREG5電容選擇?：需要一個1μF的陶瓷電容連接在VREG5和GND引腳之間。

六、布局考慮

• ?熱管理?：TPS54427能提供較大電流，因此熱耗散可能是一個關注點，應在IC頂部和底部提供足夠的接地面積，并使用熱過孔連接到熱焊盤。
• ?輸入電流環?：盡量減小輸入電流環的面積。
• ?SW節點?：物理上盡量小且短，以減小寄生電容和電感。
• ?模擬和非切換組件?：遠離切換組件。
• ?單點接地?：信號地和功率地在單點連接。
• ?熱焊盤連接?：必須焊接到PGND。

七、應用領域

• 數字電視電源供應
• 高清藍光播放器
• 網絡家庭終端
• 數字機頂盒（STB）

八、封裝與訂購信息

TPS54427提供8引腳的SO PowerPAD?（DDA）和10引腳的VSON（DRC）封裝，工作溫度范圍為-40°C至85°C。具體封裝尺寸、訂購信息和可用性請參考數據手冊中的相關章節。
