TPS54427是一款自適應接通時間D-CAP2?模式同步降壓轉換器.TPS54427可幫助系統設計人員通過成本有效性，低TPS54427的主控制環路采用D-CAP2?模式控制，無需外部補償組件便可實現極快的瞬態響應。
TPS54427的專有電路還使該器件可采用諸如高分子有機半導體固體電容器（POSCAP）或高分子聚合物電容器（SP-CAP）等低等效串聯電阻（ESR）輸出電容器，以及超低ESR陶瓷電容器。
該器件的工作輸入電壓介于4.5V至18V之間。可在
0.76V至7V之間設定輸出電壓。
此器件還特有一個可調軟啟動時間。
TPS54427采用8引腳DDA封裝和10引腳DRC封裝，被設計成在-40°C到85°C的溫度范圍內運行。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Control Mode |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| TPS54427 | TPS54227 | TPS54228 | TPS54327 | TPS54328 | TPS54428 | TPS54627 | TPS54628 | TPS56428 | TPS56528 |
|---|---|---|---|---|---|---|---|---|---|
| 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? | 4.5 ? ? |
| 18 ? ? | 18 ? ? | 18 ? ? | 18 ? ? | 18 ? ? | 18 ? ? | 18 ? ? | 18 ? ? | 18 ? ? | 18 ? ? |
| 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.76 ? ? | 0.6 ? ? | 0.76 ? ? |
| 7 ? ? | 7 ? ? | 7 ? ? | 7 ? ? | 7 ? ? | 7 ? ? | 5.5 ? ? | 5.5 ? ? | 5.5 ? ? | 5.5 ? ? |
| 4 ? ? | 2 ? ? | 2 ? ? | 3 ? ? | 3 ? ? | 4 ? ? | 6 ? ? | 6 ? ? | 4 ? ? | 5 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 650 ? ? | 700 ? ? | 700 ? ? | 700 ? ? | 700 ? ? | 650 ? ? | 650 ? ? | 650 ? ? | 650 ? ? | 650 ? ? |
| 650 ? ? | 700 ? ? | 700 ? ? | 700 ? ? | 700 ? ? | 650 ? ? | 650 ? ? | 650 ? ? | 650 ? ? | 650 ? ? |
| 0.95 ? ? | 0.8 ? ? | 0.8 ? ? | 0.8 ? ? | 0.8 ? ? | 0.95 ? ? | 0.95 ? ? | 0.95 ? ? | 0.25 ? ? | 0.25 ? ? |
| Enable Synchronous Rectification ? ? | Enable Synchronous Rectification ? ? | Enable Light Load Efficiency Synchronous Rectification ? ? | Enable Synchronous Rectification ? ? | Enable Light Load Efficiency Synchronous Rectification ? ? | Enable Light Load Efficiency Synchronous Rectification ? ? | Enable Synchronous Rectification ? ? | Enable Light Load Efficiency Synchronous Rectification ? ? | Enable Light Load Efficiency Power Good Synchronous Rectification ? ? | Enable Light Load Efficiency Synchronous Rectification ? ? |
| Current Mode ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? | D-CAP2 ? ? |
| 95 ? ? | 90 ? ? | 90 ? ? | 90 ? ? | 90 ? ? | 95 ? ? | 85 ? ? | 85 ? ? | 85 ? ? | 85 ? ? |
| -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 85 ? ? | -40 to 125 ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? |
| SO PowerPAD VSON ? ? | SO PowerPAD VSON ? ? | SO PowerPAD SOIC VSON ? ? | SO PowerPAD VSON ? ? | SO PowerPAD VSON ? ? | SO PowerPAD VSON ? ? | SO PowerPAD ? ? | SO PowerPAD ? ? | SO PowerPAD VQFN ? ? | SO PowerPAD ? ? |

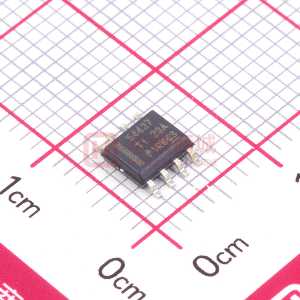

型號：TPS54427DDAR 封裝：SOIC8_150MIL_EP
品牌：TI 描述：降壓型-40℃~+85℃@（TA）1降壓可調0.76V~7V 4A 4.5V~18V 650kHz SOIC8_150MIL_EP DC-DC轉換器ROHS
金額：￥2.64000
