TPS6213x 系列是易于使用的同步降壓直流/直流轉換器，針對高功率密度應用進行了優化。典型的 2.5 MHz 高開關頻率允許使用小型電感器，并通過使用 DCS-Control 拓撲提供快速瞬態響應和高輸出電壓精度。

這些器件具有 3V 至 17V 的寬工作輸入電壓范圍，非常適合由鋰離子或其他電池以及 12V 中間電源軌供電的系統。它們在 0.9 V 至 6 V 的輸出電壓下支持高達 3 A 的連續輸出電流（具有 100% 占空比模式）。輸出電壓啟動斜坡由軟啟動引腳控制，該引腳允許作為獨立電源或跟蹤配置運行。通過配置 Enable 和 open-drain Power Good 引腳，也可以進行電源排序。
*附件：tps62133.pdf

在省電模式下，這些器件的 V 靜態電流約為 17 μA 在 .如果負載較小，則自動無縫進入省電模式，可在整個負載范圍內保持高效率。在關斷模式下，器件關斷，關斷電流消耗小于 2 μA。

該器件提供可調和固定輸出電壓版本，采用 3 mm × 3 mm （RGT） 的 16 引腳 VQFN 封裝。

特性

• DCS-Control? 拓撲
• 輸入電壓范圍：3 V 至 17 V
• 高達 3A 的輸出電流
• 0.9 V 至 6 V 的可調輸出電壓
• 引腳可選輸出電壓（標稱值，+ 5%）
• 可編程軟啟動和跟蹤
• 無縫省電模式轉換
• 靜態電流為 17 μA（典型值）
• 可選工作頻率
• 電源正常輸出
• 100% 占空比模式
• 短路保護
• 過熱保護
• 與 TPS62140 和 TPS62150 引腳對引腳兼容
• 采用 3mm × 3mm QFN-16 封裝
• 使用 TPS82130 加快設計速度

參數

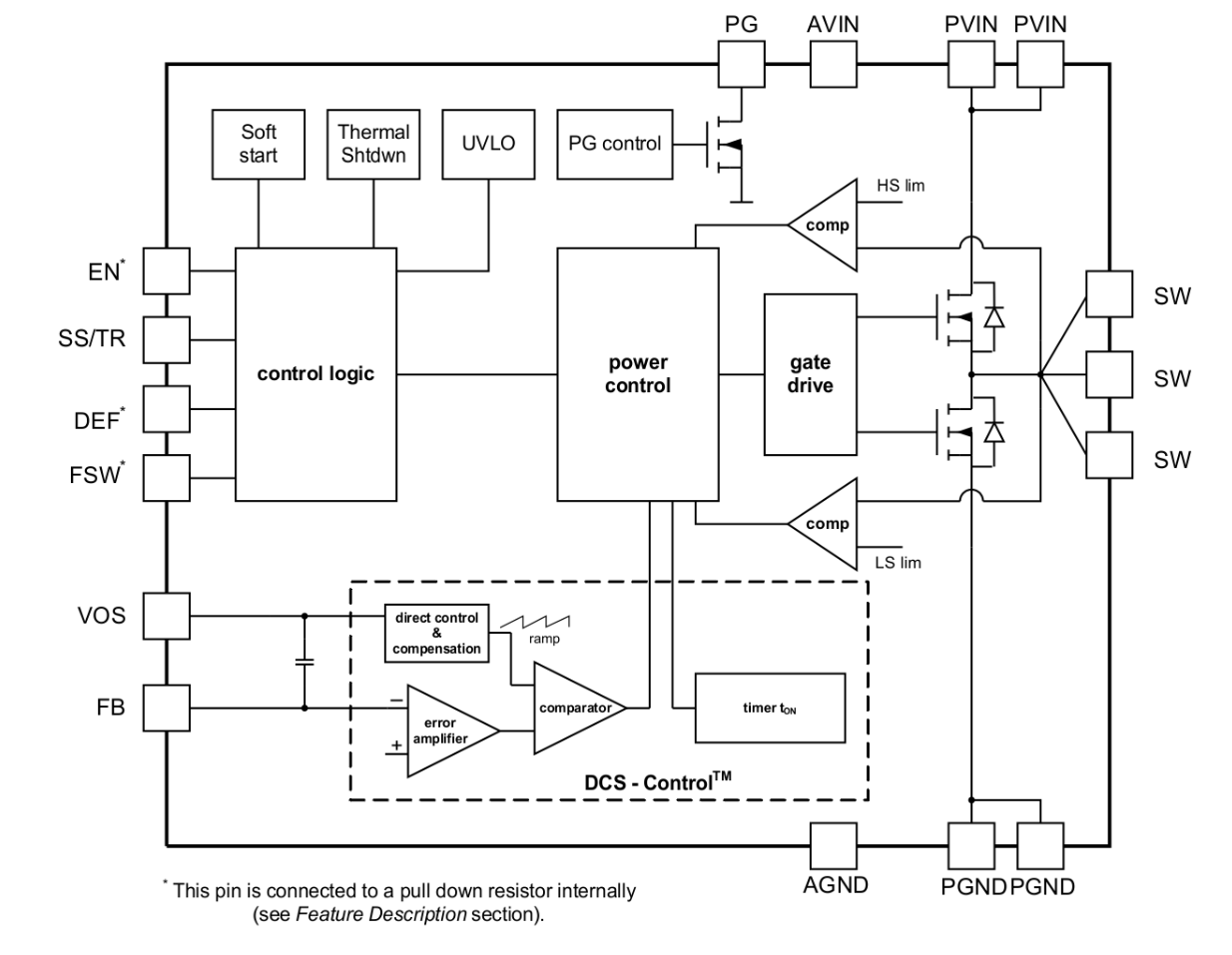

方框圖

一、產品概述

TPS62133是一款易于使用的同步降壓DC-DC轉換器，專為高功率密度應用而設計。它支持3V至17V的寬輸入電壓范圍，并提供高達3A的輸出電流。該轉換器采用DCS-Control?拓撲結構，提供快速瞬態響應和高輸出電壓精度。TPS62133還提供多種保護功能，如短路保護、過溫保護等，確保系統穩定運行。

二、關鍵特性

• ?DCS-Control?拓撲?：結合滯回、電壓模式和電流模式控制的優點，實現快速瞬態響應和高穩定性。
• ?寬輸入電壓范圍?：3V至17V，適用于多種電源輸入場景。
• ?高輸出電流?：支持高達3A的連續輸出電流。
• ?可調輸出電壓?：輸出電壓范圍從0.9V至6V，可通過引腳選擇固定輸出電壓或可調輸出電壓。
• ?高效能?：在輕載時自動進入省電模式，保持高效率。
• ?多種保護功能?：包括短路保護、過溫保護、欠壓鎖定等。
• ?小封裝?：采用3mm x 3mm的QFN-16封裝，節省空間。

三、引腳功能

• ?SW?：開關節點，連接內部MOSFET開關。
• ?PG?：電源良好指示，開漏輸出，需要上拉電阻。
• ?FB?：電壓反饋引腳，用于可調版本輸出電壓的設定。
• ?AGND?：模擬地，必須直接連接到熱焊盤和公共地平面。
• ?FSW?：開關頻率選擇引腳，低電平約為2.5MHz，高電平約為1.25MHz。
• ?DEF?：輸出電壓縮放引腳，高電平增加5%標稱電壓。
• ?SS/TR?：軟啟動/跟蹤引腳，連接外部電容設定內部電壓參考上升時間。
• ?AVIN?、?PVIN?：控制電路和功率級的供電電壓引腳。
• ?EN?：使能輸入引腳，高電平有效。
• ?VOS?：輸出電壓感應引腳和控制環路電路連接。
• ?PGND?：功率地，必須直接連接到熱焊盤和公共地平面。
• ?熱焊盤?：必須焊接到地以實現適當的功率耗散和機械可靠性。

四、工作模式

• ?PWM模式?：在中等和重載條件下工作，提供穩定的輸出電壓和電流。
• ?省電模式?：在輕載條件下自動進入，降低開關頻率以維持高效率。
• ?100%占空比模式?：當輸入電壓接近輸出電壓時，允許轉換較小的輸入到輸出電壓差異。

五、應用指南

• ?輸出電壓編程?：通過選擇合適的電阻分壓器來設定FB引腳的電壓，從而確定輸出電壓。
• ?外部組件選擇?：根據應用需求選擇合適的電感、電容和軟啟動電容。
• ?布局考慮?：遵循推薦的布局指南，確保良好的熱管理、低噪聲和穩定的性能。

六、封裝與訂購信息

TPS62133采用3mm x 3mm的QFN-16封裝，提供多種訂購選項，具體封裝尺寸、訂購信息和可用性請參考數據手冊中的相關章節。

七、應用領域

• 標準12V電源軌
• 單個或多個鋰離子電池供電的POL
• 固態硬盤
• 嵌入式系統
• LDO替換
• 移動PC、平板電腦、調制解調器、相機
• 服務器、微服務器
• 數據終端、銷售點系統（ePOS）
