Texas Instruments UC284xL/UC284xL-Q1 PWM控制器特性/應用/框圖
Texas Instruments UC284xL/UC284xL-Q1 PWM控制器是引腳對引腳兼容控制器件，是一款UC284xAQ/UC284xA-Q1升級版本。該控制器具有控制電流模式或開關模式電源的功能，包括更高的VCC 范圍 (36V)、更低的啟動電流 (0.25mA)、更嚴格的工作電流容差（最大15mA），以及更快的逐周期電流保護響應 (100ns)。
TI UC284xL-Q1穩健的輸出驅動器具有更短的上升和下降時間（最大值為75ns），可降低開關損耗，并具有更強大的驅動器能力，其輸出低電平遠低于FET閾值電壓。
特性
- UC284xAQ/UC284xA-Q1改進了輸出驅動器，降低了工作/啟動電流
- 優化用于離線和直流－直流轉換器
- 低啟動電流（<0.5mA）
- 微調振蕩器放電電流
- 自動前饋補償
- 逐脈沖限流
- 增強的負載響應特性
- 帶遲滯的欠壓鎖定
- 雙脈沖抑制
- 大電流圖騰柱輸出
- 內部微調帶隙基準
- 高達 500 kHz 的工作電壓
- 提供功能安全功能文檔，協助功能安全系統設計
- 符合AEC-Q100標準 (UC284xA-Q1)，具有以下結果：
- 器件溫度等級：1（-40°C至125°C）
- 器件人體模型 (HBM) 分類等級：2（±2kV）
- 器件CDM分類等級：C6（≥1000V）
應用
典型汽車應用

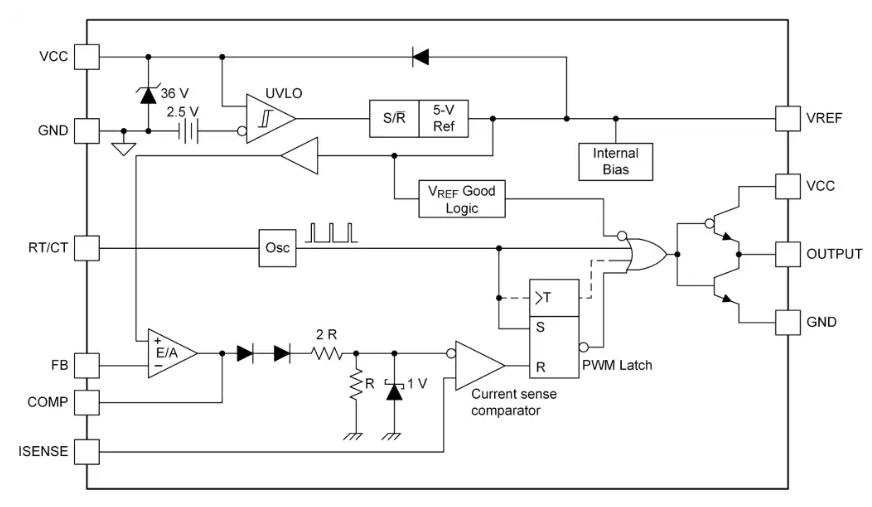

功能框圖
