當一輛支持800V高壓快充的電動車接入800V超充電樁時，瞬間產生的沖擊電流可能導致劣質傳感器失效。充電槍過熱熔毀、高壓擊穿起火……這些觸目驚心的安全事故背后，往往隱藏著一個容易被忽視的部件——電流傳感器。本文試圖從技術角度，探討芯森（CHIPSENSE）電子高精度電流傳感器HR1M H00系列如何挑戰這一問題。

一、超充系統電流監測的難點分析

800V高壓平臺下持續500A+電流（峰值超1000A）對電流傳感器提出了四大技術要求：

1. 高精度動態響應

小電流檢測需要高精度傳感器，但響應速度慢；大電流檢測容易受到電磁干擾導致數據波動，形成精度與響應速度的矛盾，電流傳感器的設計需要平衡這一矛盾。

2. 強絕緣可靠性

- 800V系統瞬態浪涌電壓超3000V，需耐受7kV以上脈沖電壓；

- 爬電距離需＞5mm且具備UL94-V0阻燃認證，防止高溫熔融風險。

3. 極端溫度穩定性

母排工作溫度達100℃，容易造成溫漂，影響電流測量的準確和穩定。

1. 量程覆蓋不足

傳統電流傳感器要么只能覆蓋小電流，要么僅覆蓋大電流，難以實現1A-500A全量程兼容，容易導致檢測盲區。

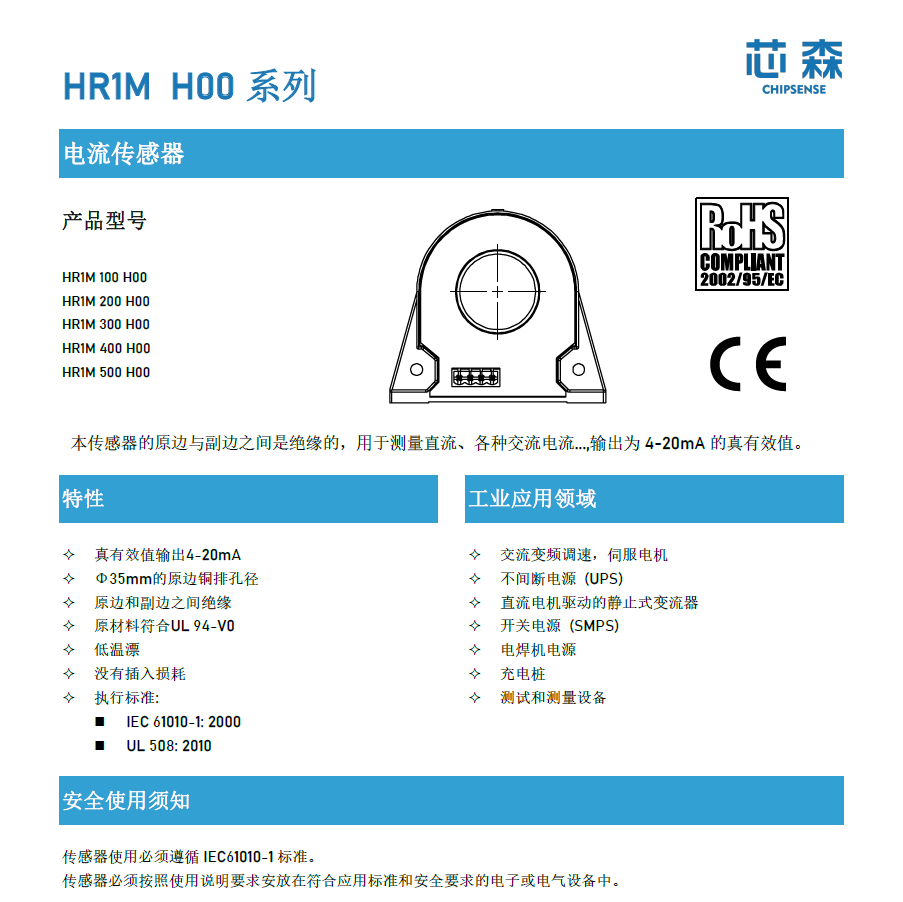

二、HR1M H00系列方案的技術實現解析

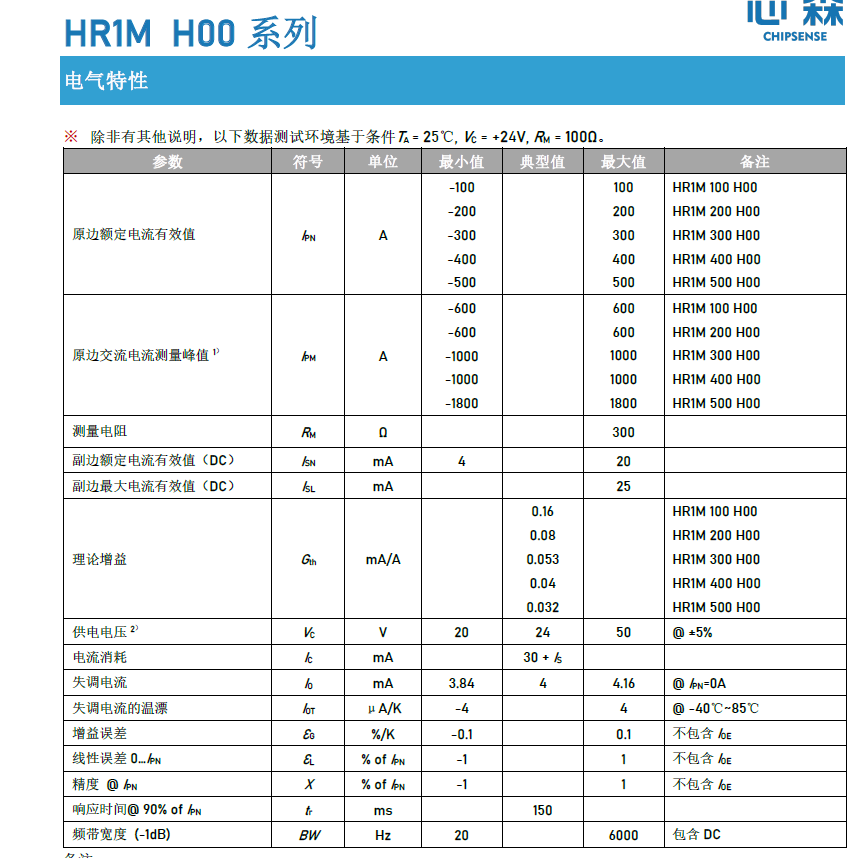

（1）核心性能保障

注：真有效值輸出（4-20mA）避免交流畸變導致的測量失真

（2）絕緣安全設計

電氣間隙：7.2mm── 滿足300V CAT III PD2（EN 61010-1）

瞬態耐壓：7.3kV(1.2/50μs)── 超800V系統要求2.4倍余量

材料認證：UL94-V0阻燃外殼── 母排100℃時無熔融風險

（3）環境適應性

• -40℃~85℃工作溫域
• 溫漂補償：失調電流溫漂±4μA/K
• 全密封結構防塵防潮（IP67非標實現，需外防護）

（4）全量程電流檢測

HR1M H00系列可選型號有HR1M 100 H00~HR1M 500 H00，額定電流覆蓋100~500A，電流測量峰值從±600~±1800A，可滿足現今市面上超充系統的全量兼容要求。

三、超充系統部署關鍵要點

1. 選型計算

峰值電流1800A → 選HR1M 500 H00

測量電阻≤300Ω（P3：Ru(max)=300Ω）

2. 安全安裝規范

- 力矩控制：M5螺釘2.1N·m±10%

- 安全間距：原/副邊布線間距＞15mm（基于7.2mm爬電距離2倍冗余）

- 嚴禁帶電操作

1. 電路保護邏輯

傳感器輸出 → 控制單元 → 繼電器動作

│ 4-20mA │ 閾值判定 │ 響應時間＜200ms

四、實測數據與優化方向

深圳某800V充電樁廠商測試報告：

待優化項：

- 6000Hz帶寬對SiC高頻開關紋波捕獲不足（下一代需＞10kHz）

- 無原生CAN通信需外加轉換模塊

綜上所述，HR1M H00憑借其高精度、高穩定性等核心優勢，為超充系統安全問題提供了有效解決方案。隨著新能源汽車市場的持續擴張和充電技術的迭代升級，HR1M H00的應用前景值得期待。

（免責聲明：本文基于公開資料撰寫，旨在信息分享，不構成任何投資或應用建議。具體產品選型請參考官方文檔或咨詢專業人士。）
