一、項目背景與需求目標
在工業自動化領域，西門子S7-200PLC應用廣泛，但因硬件限制缺乏以太網接口，無法直接與上位機進行以太網通訊，限制了其在現代工業自動化系統中的應用拓展。本項目旨在解決這一痛點，實現PLC與上位機之間的高效數據交互，滿足工業自動化系統對設備遠程監控、數據實時采集與分析的需求，提高生產效率、優化生產流程并降低運維成本。

二、解決方案與產品選型

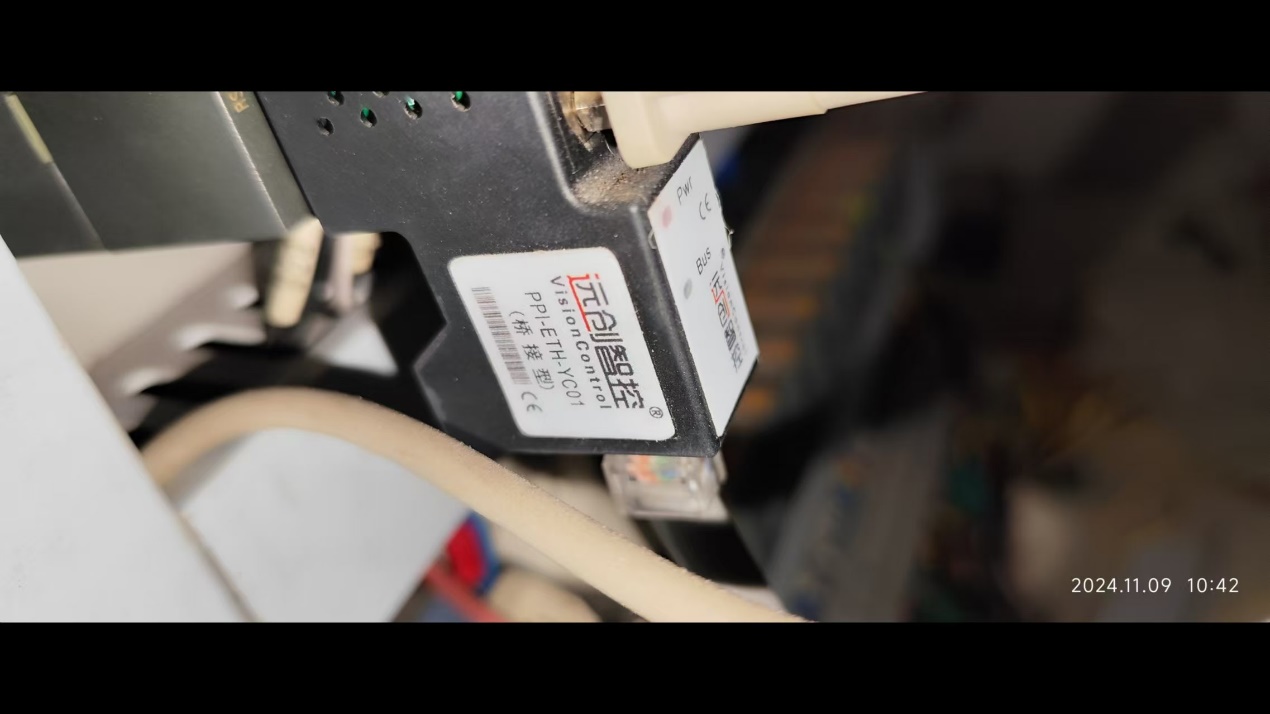

為實現目標，選用遠創智控PPI-ETH-YC01以太網模塊。該模塊專為西門子S7-200PLC設計，能將PPI通訊協議轉換為ModbusTCP協議，實現PLC與上位機的以太網通訊。其特點包括協議轉換功能、兼容性強、高性能通訊和易于配置。上位機采用支持ModbusTCP協議的MicroWIN軟件進行編程與監控，方便與模塊連接，實現對PLC的程序下載、在線監控、數據讀寫等功能。

三、實施過程

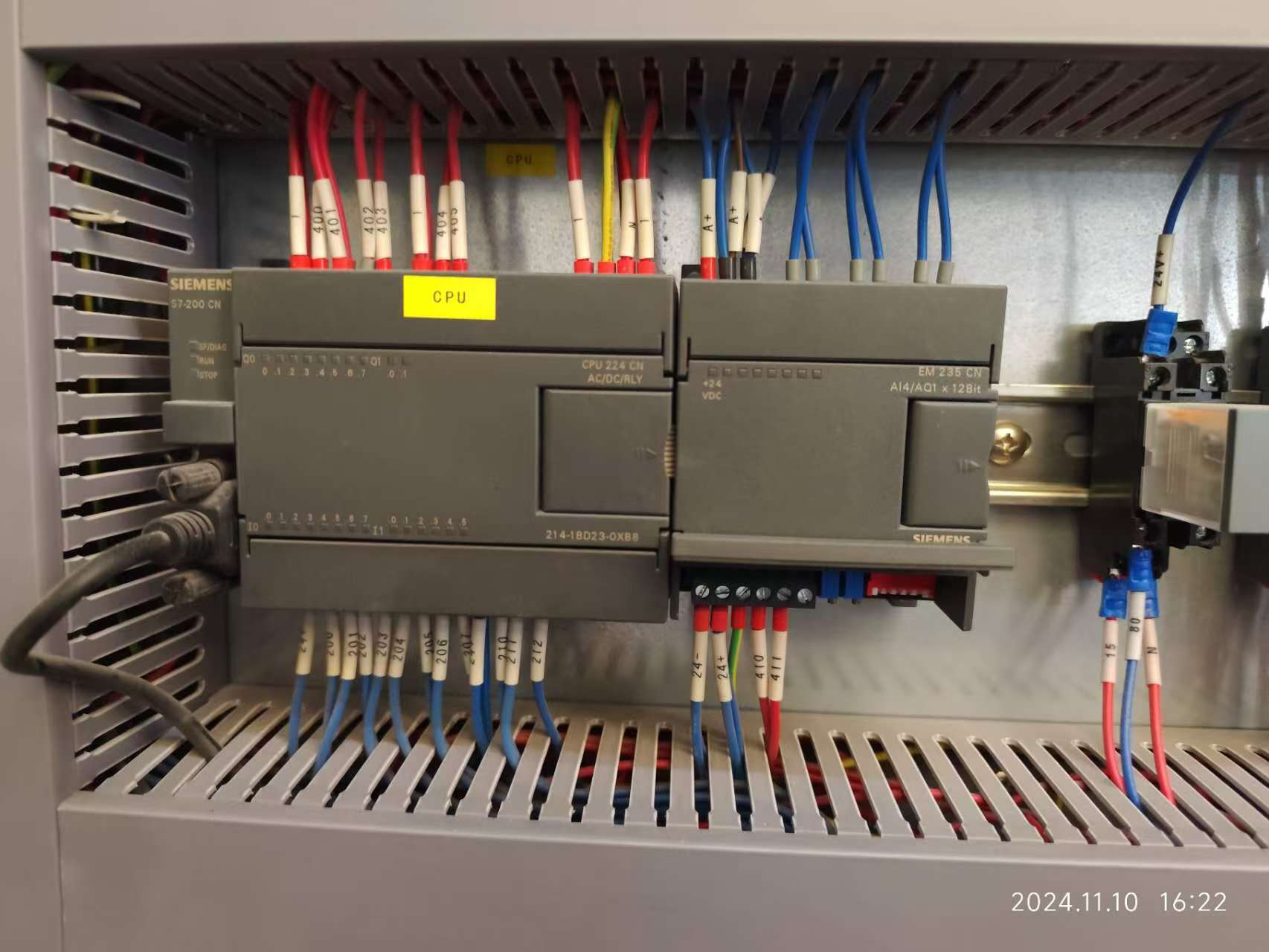

硬件安裝：將PPI-ETH-YC01以太網模塊的PPI接口與S7-200PLC通訊口相連，再將其以太網接口通過網線連接到工業交換機或路由器，確保網絡連接正常。
模塊配置：接通電源后，通過配置軟件對模塊進行參數設置，包括網絡參數、PLC的PPI通訊參數以及數據映射關系。
上位機配置：在上位機安裝并打開MicroWIN軟件，新建項目工程，選擇ModbusTCP通訊協議，輸入模塊IP地址和端口號，建立通訊連接，編寫PLC控制程序并下載到PLC，配置數據監控窗口。
系統調試：檢查PLC與模塊之間的PPI通訊以及上位機與模塊之間的以太網通訊，對出現的問題及時排查與解決，直至系統穩定可靠運行。
四、應用效果、性能數據與經濟效益
應用效果：實現PLC與上位機以太網通訊，操作人員可在上位機實時監控PLC運行狀態和生產數據，提高生產過程可視化程度和管理效率；方便對PLC進行遠程編程、調試和維護，減少維護人員工作強度和現場操作安全隱患；利用以太網通訊高速特性，實現生產數據實時采集與傳輸，為生產決策提供數據支持，優化生產流程、提高產品質量和生產效率。
性能數據：PPI轉以太網模塊與S7-200PLC的PPI通訊波特率穩定為187.5Kbps，數據傳輸準確；模塊與上位機以太網通訊速率100Mbps，滿足大量數據實時傳輸需求，在監控100個PLC數據點時，上位機數據刷新周期平均1-2秒；模塊長時間運行穩定性好，連續運行72小時以上未出現故障，環境適應能力強。
經濟效益：減少人工巡檢和現場操作頻率，降低人力成本，每月節省約30%；提高設備運行和生產效率，減少故障停機時間和生產等待時間，設備利用率提高約20%，生產效率提升約15%；延長設備使用壽命，及時掌握設備運行狀態并進行預防性維護，降低設備更新成本。

五、技術優勢與價值
技術優勢：協議轉換高效可靠，確保數據快速準確傳輸；即插即用，配置簡便，縮短系統集成時間和成本；強大的抗干擾能力，適應工業現場惡劣環境；支持多設備連接，滿足大型自動化系統數據共享與協同需求。
價值：提升設備智能化水平，使老舊PLC融入現代工業自動化網絡，延長設備使用壽命；推動工業自動化發展，為類似設備通訊難題提供解決方案，具有推廣應用價值，促進工業企業數字化轉型和智能化制造進程；增強企業市場競爭力，滿足客戶對生產過程透明化、智能化的需求，提高產品質量和服務水平。

六、總結與展望
本文介紹的基于西門子S7-200PLC和PPI-ETH-YC01以太網模塊的以太網通訊應用配置案例，展示了該方案在解決老舊PLC通訊問題方面的實用性。通過實際應用，實現了PLC與上位機的高效數據交互，提高了生產效率、降低了運維成本，為企業帶來顯著經濟效益，也為工業自動化領域類似設備升級改造提供參考。未來，隨著工業物聯網和智能制造的發展，期待繼續推出創新產品和技術，提升工業自動化設備通訊性能和智能化水平，我們也會不斷探索應用新技術，滿足工業自動化需求。
有什么技術問題請與付工留言交流
