1. 方案概述
? Fx668 主要采用 ISO/IEC 15693 標準，支持長距離（最高可達150cm）無線數據傳輸和I2C接口通信，適用于設備參數存儲、遠程配置、狀態同步等應用場景。
? FSV9563 則支持ISO/IEC 14443A/B、FeliCa、ISO/IEC 15693 及EPC Class-1 HF等多種協議，同時具備高速數據傳輸（MIFARE傳輸速率最高可達848 kbit/s、FeliCa可達424 kbit/s）以及多種接口（SPI、I2C、RS232）和安全訪問模塊（SAM）連接，適合用于身份認證、支付、門禁及安全通信。
通過將兩款芯片集成到無線話筒和中控的組網中，可實現設備間的無線通信、身份認證、參數配置和數據交互，從而構建一個既具備低功耗參數管理，又支持高速安全認證與多協議交互的綜合網絡。

2. 應用場景與網絡架構
身份認證:
? 結合 MIFARE、FeliCa 等多種協議，FSV9563 可用于話筒和中控臺，確保話筒安全接入。

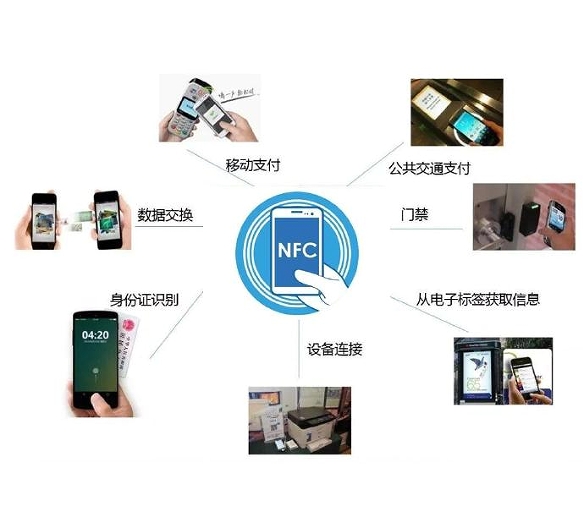

應用效果圖
3. 綜合組網方案
3.1 通信模式
? 利用 FSV8023 的長距離 NFC 讀寫能力，實現遠程參數設置與狀態同步。(無線配置與監控)
? 通過 FSV9563 的多協議兼容與高速數據傳輸，完成門禁驗證、支付交互和安全認證。（高速身份認證與交易）
? 中央網關通過 SPI、I2C 和 RS232 等接口與各設備進行高速、穩定的通信，同時支持安全模塊（SAM）接入，提升整體網絡安全性。（多接口融合）

智能控制效果
3.2 NFC “碰一碰” 技術
? 智能家居設備的快速配對與組網
? 身份認證，確保設備和用戶的安全接入
? 設備間的數據同步與功能共享
3.21. 碰一碰組網方式
當 FX668（例如智能家電、傳感器）與 FSV9563（如智能網關、手機、控制中心）靠近時：
? FSV9563 作為 NFC 讀寫器
? FX668 作為 NFC 被動標簽
? 通過NFC 碰一碰，自動交換配網信息、身份認證數據，實現安全快速的智能家居組網。
3.22具體應用場景
（1）智能設備一鍵配對
場景：用戶購買了新設備（無線話筒）后，只需用支持 FSV9563 的手機或智能網關“碰一碰”設備，即可完成聯網配對。
步驟：
1. 用戶用智能手機（內置 FSV9563）靠近家電（內置 FX668）。
2. 手機 NFC 讀取 FX668芯片內存儲的 Wi-Fi / 藍牙 連接參數（如 SSID、密碼、加密密鑰）。
3. 手機將這些信息自動發送到智能家居網關，實現設備自動聯網，無需手動輸入 Wi-Fi 密碼。
優勢：無需繁瑣的 APP 操作，即可快速完成設備聯網。
優勢：無需手機 APP 或語音指令，直接通過 NFC 觸碰切換模式。
（4）話筒售后與數據查詢
場景：話筒廠商可通過 NFC 碰一碰，快速讀取設備的配置信息、使用記錄，進行故障診斷。
步驟：
① . 維修工程師用帶 FSV9563 的設備（如手機）碰一下帶 FX668的話筒。
② . 讀取設備日志、錯誤代碼、運行狀態等信息。
③. 提供遠程診斷、固件更新等服務。
優勢：無需拆機，即可快速獲取設備狀態，提高維修效率。
? 靈活組網：中央智能網關可靈活管理不同類型設備，實現集中管理和遠程控制。
? 高安全性：采用 SAM 安全模塊、CRC 校驗、奇偶校驗等技術，保障數據傳輸和身份驗證的安全性。

4. 實施參考
硬件設計：
? 選用支持多接口通信的 MCU（如 STM32、ESP32），作為中央網關。
? 對于 FX668 模塊，注意天線設計和 I2C 總線的布局；對于 FSV9563 模塊，重點關注高速 SPI/I2C/RS232 通信線的阻抗匹配和安全認證模塊的接入。
固件開發：
? 分別針對 FX668 與 FSV9563 制定不同的通信協議與數據處理邏輯，并在中央網關中進行融合管理。
? 針對防沖突、防干擾以及多協議轉換等情況，優化固件算法。
5. 方案優勢
? 多協議兼容：同時支持 ISO/IEC 15693、14443A/B、FeliCa、EPC 等多種標準，滿足不同設備的通信需求。
? 高速與低功耗并重：FSV9563 實現高速數據交互和安全認證，而 FX668則以低功耗實現設備配置和狀態監控。

審核編輯 黃宇
