一、項目背景

本項目針對某大型汽車制造企業的智能工廠建設需求，構建一套基于工業以太網的能源管理系統，實現對全廠400余臺生產設備和動力設施的能耗實時監測、動態分析與優化控制。具體目標包括：

1.建立統一的能源數據采集平臺，實現對西門子S7-300PLC、三菱FX系列PLC、ABB變頻器等多品牌、多型號工業設備的通信連接與數據采集；

2.開發能源管理系統軟件，實現能源數據的實時監控、統計分析、預警報警等功能；

3.通過能源數據分析，制定能源優化策略，降低工廠綜合能耗15%以上；

4.構建能源管理大數據平臺，為企業能源決策提供數據支持。

二、系統架構設計

2.1整體架構

本能源管理系統采用分層分布式架構，分為設備層、通信層、數據層和應用層四個層次，系統架構。

2.2通信方案

在通信層設計中，考慮到工廠內既有設備的多樣性和通信協議的復雜性，采用了"集中采集、協議轉換、統一傳輸"的通信方案。具體如下：

1.對于西門子S7-300PLC設備，利用遠創智控MPI-ETH-YC01PLUS以太網模塊將MPI協議轉換為ModbusTCP協議，實現與上位機的以太網通信；

2.對于三菱FX系列PLC設備，采用三菱專用的以太網模塊FX3U-ENET-ADP實現ModbusTCP通信；

3.對于ABB變頻器等ModbusRTU設備，通過串口服務器將ModbusRTU協議轉換為ModbusTCP協議；

4.所有設備的數據通過工業以太網交換機匯聚到監控服務器，實現數據的集中管理與處理。

三、關鍵設備選型與配置

3.1西門子S7-300PLC

品牌：西門子(Siemens)

型號：CPU315-2DP

數量：20臺

配置：每個CPU配置2個MPI接口，分別連接編程設備和MPI-ETH-YC01PLUS以太網模塊。

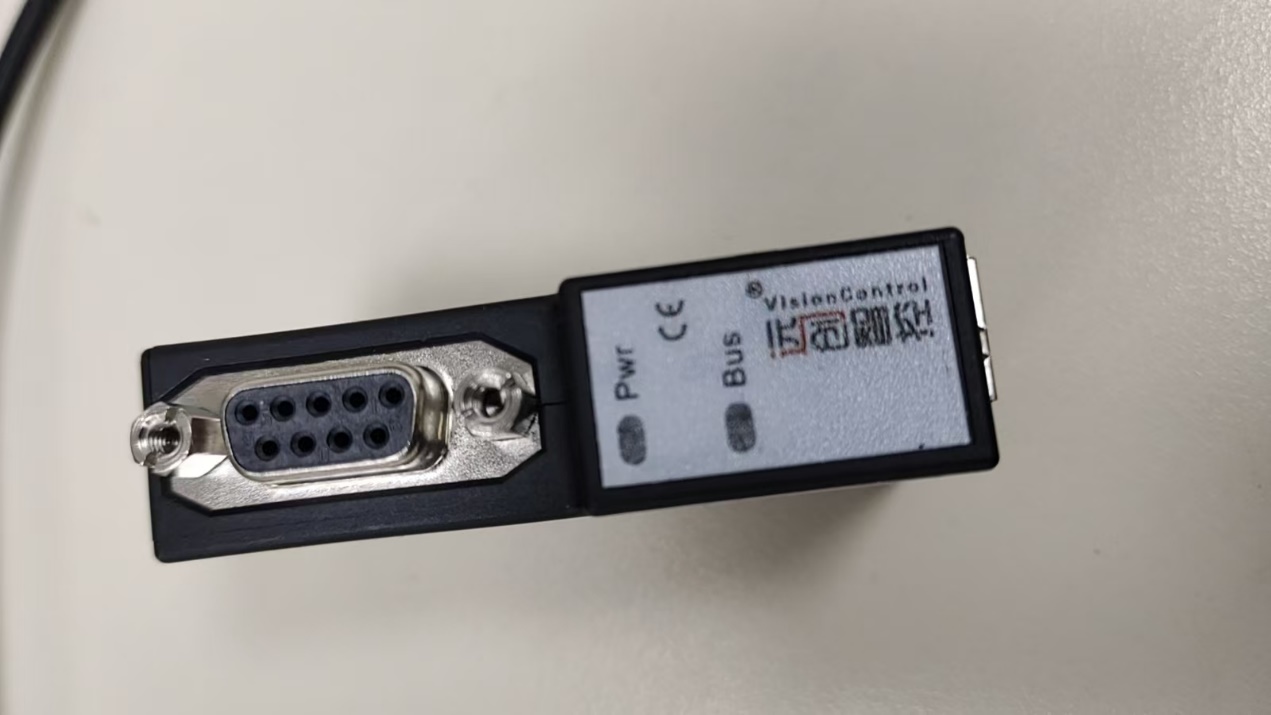

3.2MPI-ETH-YC01PLUS以太網模塊

型號：MPI-ETH-YC01PLUS

數量：20臺

性能參數：

支持MPI協議主/從模式，最高通信速率187.5Kbps

支持ModbusTCP協議，最多可創建32個連接

內置8MB數據緩沖區，支持數據緩存與斷點續傳

支持DHCP、靜態IP地址設置

工作溫度：-20℃~+60℃，濕度：5%~95%RH(無凝露)

防護等級：IP30

電源：DC24V±10%，功耗<5W

3.3工業以太網交換機

品牌：赫斯曼(Hirschmann)

型號：RS20-8TX

數量：5臺

配置：8個10/100Mbps自適應以太網端口，支持冗余環網協議。

3.4監控服務器

品牌：戴爾(Dell)

型號：PowerEdgeR740

配置：2×IntelXeonSilver4210RCPU，32GBRAM，2TBSSD，冗余電源。

四、MPI-ETH-YC01PLUS模塊的應用與配置

4.1模塊安裝與接線

MPI-ETH-YC01PLUS以太網模塊的安裝與接線步驟如下：

1.模塊采用標準DIN導軌安裝方式，將模塊固定在控制柜內的DIN導軌上；

2.連接電源：將DC24V電源接入模塊的電源端子，注意電源極性；

3.連接MPI接口：使用西門子專用MPI電纜將模塊的MPI接口與S7-300PLC的MPI接口連接；

4.連接以太網接口：使用RJ45網線將模塊的以太網接口與工業以太網交換機連接；

5.檢查接線無誤后，接通電源，模塊指示燈亮起，表明模塊正常工作。

4.2模塊配置

MPI-ETH-YC01PLUS以太網模塊的配置通過Web界面完成，具體步驟如下：

1.使用瀏覽器訪問模塊的默認IP地址(192.168.1.10)，輸入用戶名和密碼登錄配置界面；

2.在網絡設置頁面，設置模塊的IP地址、子網掩碼、網關等參數，使其與工廠網絡環境一致；

3.在協議轉換設置頁面，配置MPI主站參數，包括PLC站號、通信速率等；

4.配置ModbusTCP從站參數，包括Modbus寄存器映射表、通信超時時間等；

5.在數據映射設置頁面，將S7-300PLC的DB塊數據映射到Modbus寄存器地址，實現數據的雙向傳輸；

6.配置完成后，保存設置并重啟模塊，使配置生效。

4.3與STEP7的通信配置

在STEP7中配置與MPI-ETH-YC01PLUS模塊的通信連接，步驟如下：

1.打開STEP7項目，在硬件配置窗口中添加CP343-1以太網通信處理器；

2.配置CP343-1的IP地址，確保與模塊在同一網段；

3.在OB1組織塊中調用FB15(AG_SEND)和FB14(AG_RECV)功能塊，分別用于發送和接收ModbusTCP數據；

4.配置功能塊的參數，包括目標IP地址、端口號、數據長度等；

5.編譯并下載程序到PLC，完成通信配置。

五、系統功能實現

5.1能源數據采集與監控

通過MPI-ETH-YC01PLUS模塊和其他通信設備，系統實時采集全廠各類設備的能耗數據，包括用電量、用水量、用氣量等。采集頻率可根據設備類型和監控需求進行調整，最高可達1秒/次。采集到的數據通過工業以太網傳輸到監控服務器，并在監控界面上實時顯示。

5.2能源數據分析與統計

系統對采集到的能源數據進行實時分析與統計，生成各類能源報表和分析圖表，包括：

1.能源消耗趨勢圖：展示能源消耗隨時間的變化趨勢；

2.能源消耗對比圖：對比不同時間段、不同設備、不同車間的能源消耗情況；

3.能源消耗占比圖：展示各類能源在總能耗中的占比情況；

4.能源效率分析表：計算并分析設備的能源效率指標。

5.3能源預警與報警

系統設置能源消耗閾值，當設備能源消耗超過閾值時，自動發出預警或報警信號。預警方式包括聲光報警、短信報警、郵件報警等，確保管理人員及時發現能源異常情況。

5.4能源優化與控制

基于能源數據分析結果，系統制定能源優化策略，實現對設備的智能控制。例如：

1.根據生產計劃和能源價格，優化設備的啟停時間和運行參數；

2.對空調、照明等公共設施進行智能控制，實現按需供應；

3.對能源消耗大的設備進行重點監控和優化，提高能源利用效率。

六、項目實施效果

經濟效益

項目實施后，企業能源管理水平得到顯著提升，取得了以下經濟效益：

1.工廠綜合能耗降低18.2%，年節約能源成本約860萬元；

2.設備故障率降低12%，維修成本減少約150萬元；

3.生產效率提高10%，年增加產值約2000萬元。

七、經驗總結

在項目實施過程中，我們積累了以下經驗：

1.通信協議轉換是多品牌設備集成的關鍵，選擇合適的協議轉換設備是項目成功的保障；

2.能源數據的準確性和實時性直接影響能源管理系統的效果，需要優化數據采集方案和傳輸網絡；

3.能源管理系統的建設需要與企業的生產管理流程相結合，才能真正發揮作用；

4.人員培訓是系統順利運行的重要環節，需要加強對操作人員的技術培訓。

八、結論

本項目通過應用MPI-ETH-YC01PLUS以太網模塊，成功實現了西門子S7-300PLC與ModbusTCP協議上位機的以太網通信，構建了一套完整的智能工廠能源管理系統。該系統在某大型汽車制造企業的成功應用，證明了該解決方案的可行性和有效性，為制造企業的能源管理提供了一種可靠、高效的技術手段。隨著工業4.0和"雙碳"政策的深入推進，智能工廠能源管理系統將具有更廣闊的應用前景。
