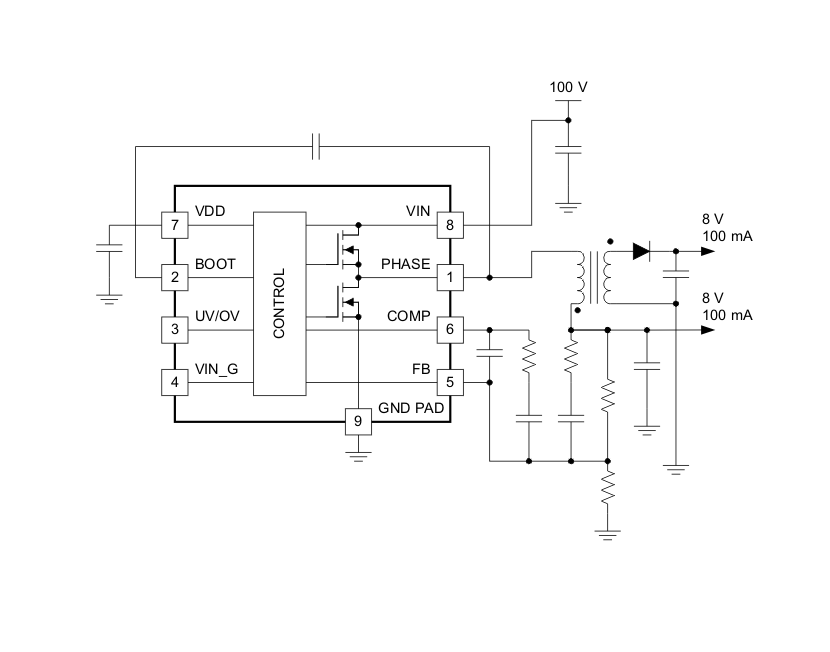

UCC25230 是一款高度集成的 PWM 轉換器，用作隔離式正激式反激式轉換器。它集成了高側和低側電源開關，以及包含所有關鍵轉換器功能的控制電路。該功率級只需要一個或多個繞組耦合電感器和輸出電容器即可實現完整的解決方案。具有外部補償的電壓模式前饋控制允許在寬輸入電壓范圍內選擇最佳輸出濾波器。UCC25230 具有內部設置為 380 kHz 的固定頻率。它還包括具有磁滯的輸入電壓 UVLO 和 OVLO 比較器，以及可用于啟用 PWM 控制器的輸入良好集電極開路輸出信號。

UCC25230 采用熱增強型 8 引腳 SON 封裝，PowerPad 用作接地引腳。

其他功能包括內部軟啟動和逐周期電流保護。隔離式轉換器在輸入電壓和輸出電流范圍內的測量效率如 所示。
*附件：ucc25230.pdf

特性

• 高度集成的轉換器作為降壓或隔離式正激-反激式、反激式 Flybuck? 工作
• 12V 至 100V、105V 浪涌的寬工作輸入電壓范圍。
• 高達 0.2A 的輸出電流
• 9V 始終可用的 VDD 輸出，電流能力高達 2mA
• 熱增強型 4mm x 4mm SON-8/S-PVSON-N8 （DRM） 封裝
• 內部設置的固定 380kHz 開關頻率
• 內部 2ms 持續時間軟啟動
• 具有輸入前饋的電壓模式控制可實現最佳輸出濾波器設計
• 2% 精度內部 2.5V 基準
• VDD 系列UVLO （紫外線鎖定）
• 具有頻率折返功能的逐周期電流限制，用于在高電容負載下進行初始啟動
• 具有輸入良好信號的輸入 UVLO 和 OVLO
• 集成 110V 高側和低側開關

參數

方框圖

一、產品概述

• ?功能?：高度集成的PWM轉換器，支持隔離待機偏置電源，如隔離降壓、正向反激或Flybuck?轉換器。
• ?輸入電壓范圍?：12 V至100 V，具有105 V的浪涌能力。
• ?輸出電壓與電流?：提供高達0.2 A的輸出電流，內部集成9 V、2 mA的VDD輸出。
• ?封裝?：采用熱增強型4 mm x 4 mm SON-8/S-PVSON-N8(DRM)封裝。

二、關鍵特性

• ?高集成度?：集成了高低側功率開關、控制電路及所有關鍵轉換器功能。
• ?固定頻率?：內部設定固定380 kHz開關頻率，支持最優輸出濾波器設計。
• ?軟啟動?：內部集成2 ms軟啟動功能。
• ?保護功能?：包括欠壓鎖定(UVLO)、過壓鎖定(OVLO)、輸入良好信號及逐周期電流限制。
• ?熱增強封裝?：有助于散熱，提高可靠性。

三、應用領域

• ?隔離待機偏置電源?
• ?高密度DC-DC轉換器?
• ?需要高集成度和小尺寸的電源應用?

四、電氣規格

• ?工作電壓范圍?：VIN為12 V至100 V（瞬時可達105 V）
• ?VDD輸出?：8 V至10 V，最大電流2 mA
• ?軟啟動時間?：約2 ms
• ?開關頻率?：固定380 kHz
• ?熱關斷?：保護轉換器免受過熱損害

五、功能框圖與引腳描述

• ?功能框圖?：展示了內部邏輯塊、PWM塊、振蕩器、軟啟動、電壓調節器等關鍵組成部分。
• ?引腳描述?：詳細說明了每個引腳的功能，包括PHASE、BOOT、UV/OV、VIN_G、FB、COMP、VDD、VIN和GND PAD等。

六、典型應用

• ?Flybuck?轉換器?：提供了Flybuck轉換器的簡化原理圖、操作狀態及小信號模型，展示了UCC25230在隔離降壓轉換器中的應用。

七、封裝與訂購信息

• ?封裝類型?：SON-8/S-PVSON-N8(DRM)
• ?訂購選項?：提供了多種封裝選項和數量選擇，包括UCC25230DRMR和UCC25230DRMT等。

八、文檔與支持

• ?相關文檔?：包括數據手冊、應用筆記、參考設計等。
• ?支持資源?：TI E2E?支持論壇提供設計幫助和快速驗證答案。
