LinkServer Flash簡介

在LinkServer_24.9.75版本中，LinkServer增加和完善了多項新功能和改進，可以為用戶提供更強大的工具集，以支持更多的硬件平臺并提高開發效率。

其中新增LinkServer Flash燒錄工具，該工具引入了全新的圖形用戶界面(GUI)工具——LinkFlash，用于執行閃存燒錄操作。LinkFlash提供了一個直觀的界面來簡化閃存相關任務，如燒錄、擦除、恢復、保存和驗證。當前LinkFlash工具支持的設備比較廣泛，包括RT、MCX、LPC、Kinetis等系列。

感興趣的同學可以有兩種方式下載安裝LinkServer軟件。

方式1：安裝MCUXPresso IDE軟件（需要24.9.75版本及以上），會自動默認安裝LinkServer軟件。

方式2：如果沒有安裝MCUXPresso IDE軟件的同學可以在下面的鏈接下載安裝單獨的LinkServer軟件。

LinkServer for Microcontrollers | NXP Semiconductors

需要小伙伴們注意的是LinkServer的版本是需要LinkServer_24.9.75及以上版本才支持LinkServer Flash工具的。

還有一點需要開發同學注意，本文介紹的使用開發板燒寫方式是基于CMSIS_DAP方式燒寫，如果使用J-link方式燒寫，本文介紹的LinkServer Flash燒錄工具是不支持的。

注意：如果使用J-link方式燒寫的同學可以使用SEGGER J-Flash軟件工具，具體可以參見Segger官網

Software Development Tools by SEGGER – The Embedded Experts

LinkServer Flash工具

在C: xpLinkServer_24.9.75docs路徑下找到LinkFlash.md文件，有更多的詳細信息介紹。

LinkFlash是一款用于通過圖形用戶界面執行閃存操作的閃存燒錄工具。可在終端中使用`./LinkServer gui flash`命令將其打開。它的界面包含了多種功能區域，以下將詳細介紹其各項功能與使用方法。

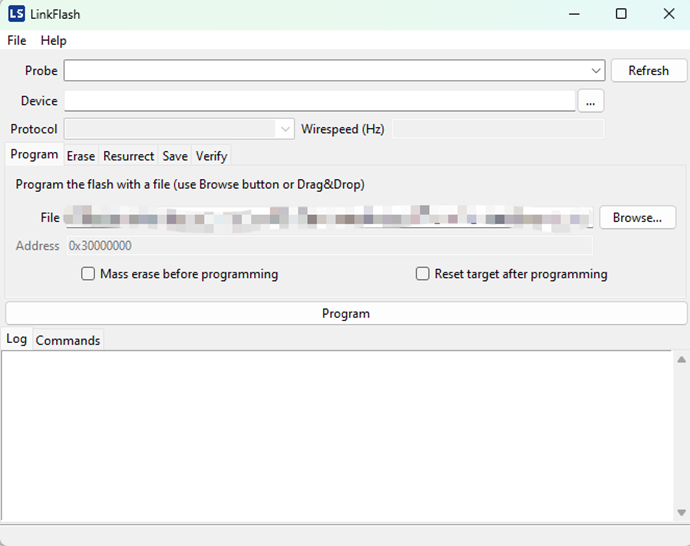

可以看到LinkFlash GUI界面十分的干凈簡潔，下面是根據LinkFlash.md文件內容翻譯成中文介紹LinkFlash工具界面和使用方法。

菜單欄中包括文件和幫助，其中文件有如下選擇：

1：加載配置：可加載之前使用“保存配置...”保存的配置文件。

2：保存配置：將當前配置保存到文件中

3：重置配置：將配置重置為初始狀態

探頭與設備選項

探頭：一個組合框，顯示當前連接的LinkServer探頭。“刷新”按鈕可觸發一次新的探頭掃描。應用程序啟動時會自動掃描一次探頭。

設備：一個文本與組合框混合的字段，支持過濾功能。點擊后會顯示所有可用設備的下拉列表，在字段中輸入文本可對選項進行過濾。“...”按鈕也可用于切換下拉列表。

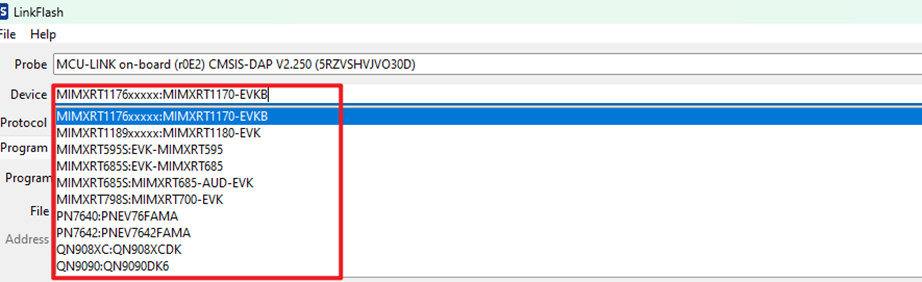

本文以MIMXRT1170-EVKB開發板舉例，在下拉列表中找到對應的開發板名并選中。

協議：選擇要使用的協議（“SWD”或“JTAG”）。對于大多數設備，只有“SWD”選項可用。

線速：以赫茲為單位的線速。如果該字段留空，則使用設備JSON配置中指定的默認線速。

燒錄命令

通過點擊不同的選項卡來選擇要執行的燒錄命令。當前所選命令的選項會顯示在選項卡下方。

一共支持5個命令，分別是燒錄、擦除、恢復、保存、驗證。

命令執行：點擊位于命令選項下方的大按鈕來啟動所選命令。執行過程中，按鈕名稱會變為“取消”，按下可取消操作。

輸入驗證：只有在點擊命令執行按鈕后才會對輸入字段進行驗證。如果發現錯誤，閃存命令將不會執行，并會彈出一個消息框，顯示所有需要修復的錯誤。可能的錯誤包括：必填字段為空、輸入文件不存在、數字格式錯誤等。

日志:提供有關已執行命令的信息。有兩個可用的選項卡：

日志：顯示上次執行的閃存命令的信息。

命令：顯示當前會話中執行的所有閃存命令的歷史記錄。這些命令會調用LinkServer，并且可以在終端中使用它們來復制在圖形用戶界面中執行的操作。

狀態欄：顯示上次執行命令的狀態。

各命令詳解：

1.燒錄（Program）

使用文件對閃存進行燒錄：

選項“文件”是選擇要燒錄的文件，可使用“瀏覽...”按鈕通過文件對話框選擇文件，或者將文件拖放到LinkFlash窗口中。

選項“地址”是二進制文件的加載地址。支持十六進制（0x）、二進制（0b）或十進制格式。需要注意的是只有當文件擴展名不被識別為ELF、HEX或SREC文件時，該字段才會啟用，這時文件會被視為二進制文件。

選項“燒錄前全擦除”：燒錄前擦除所有閃存。

選項“燒錄后重置目標“：燒錄后從復位開始執行。

2.擦除（Erase）：擦除整個閃存。

3.恢復（Resurrect）：嘗試恢復鎖定的設備，僅適用于MCXC和Kinetis系列MCU。

4.保存（Save）：將指定地址和大小的閃存區域保存到給定文件。

選項“地址”：開始保存的地址。可以是十六進制（0x）、二進制（0b）或十進制。

選項“大小“：要保存區域的大小。可以是十六進制（0x）、二進制（0b）或十進制。

選項“文件”：保存二進制數據的文件。可使用“瀏覽...”按鈕通過文件對話框選擇文件。

5.驗證（Verify）：驗證閃存內容是否與給定文件匹配。

選項“文件”：要驗證的文件。可使用“瀏覽...”按鈕通過文件對話框選擇文件。

選項“地址：二進制文件的加載地址。可以是十六進制（0x）、二進制（0b）或十進制。只有當文件擴展名不被識別為ELF、HEX或SREC文件時，該字段才會啟用，此時文件被視為二進制文件。

為了更直觀的感受LinkFlash GUI軟件，我將使用開發板MIMXRT1170-EVKB，演示燒寫軟件過程。

具體操作視頻我已上傳Bilibili網站，感興趣的同學可以登錄網址查看LinkServer Flash GUI使用_嗶哩嗶哩_bilibili。

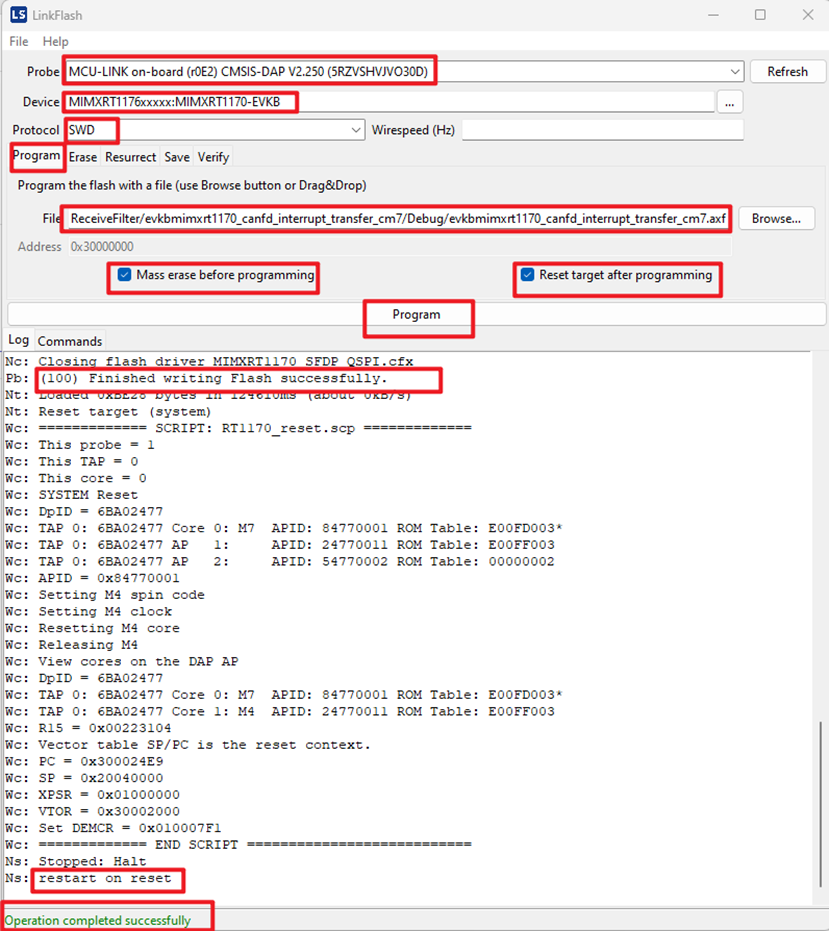

演示燒錄流程

1：連接IMXRT170-EVKB開發板的USB DEBUG接口J86到PC電腦；

2：上電IMXRT170-EVKB開發板，依次選擇Probe、device、Protocol、Program->File等選項；

3：根據需求可以設置燒錄前擦除所有閃存，燒錄后從復位開始執行；

4：最后可以看狀態欄是否操作成功。

通過以上對LinkServer Flash的介紹，用戶可以更好地掌握其使用方法，從而高效地進行閃存相關的操作與配置管理，還可以保持閃存文件以及驗證等功能，極大方便用戶操作。

作者：May Liu
