Texas Instruments CD405xB/CD405xB-Q1模擬多路復用器/解復用器特性/應用/框圖
Texas Instruments CD405xB/CD405xB-Q1模擬多路復用器/解復用器是數字控制模擬開關，具有低導通阻抗和非常低的關斷漏電流。這些多路復用器電路在整個VDD至~~ VSS 和VDD至~~ VEE 電源電壓范圍內耗散極低的靜態功率，與控制信號的邏輯狀態無關。Texas Instruments CD405xB-Q1器件符合汽車應用類AEC-Q100標準。
特性
- 各種數字和模擬信號電平
- 數字：3 V - 20 V
- 模擬：≤
20Vp-p
- 單電源范圍：3V至20V（
VDD<3V時，性能會降低） - 雙電源范圍：±3V至±10V
- 低導通電阻，
VDD=15V時，在整個輸入范圍內導通電阻為125?（典型值） - 低通道漏電流：±10pA（
VDD=15V時典型值） - 低靜態功耗：0.2μW（典型值）
- 先斷后合開關消除了通道重疊
- 雙向信號路徑
- ESD保護（HBM：3000V，CDM：2000V）
- 引腳兼容行業標準4051多路復用器
應用
CD4051B框圖

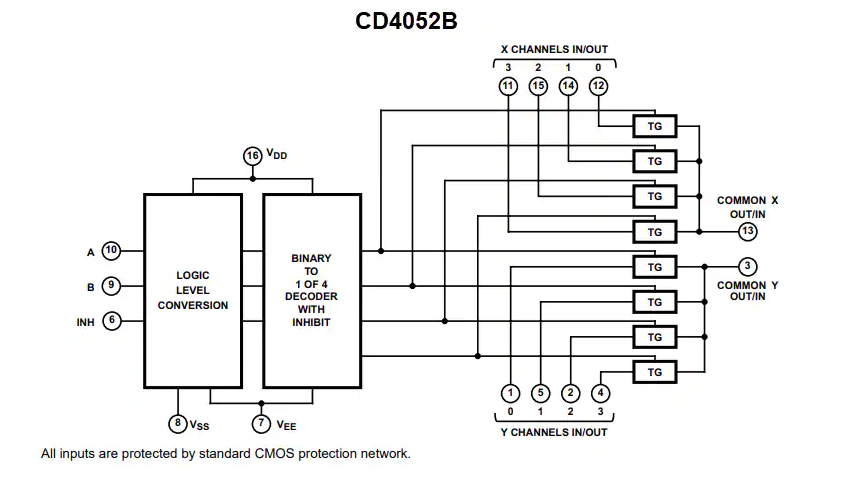

CD4052B框圖

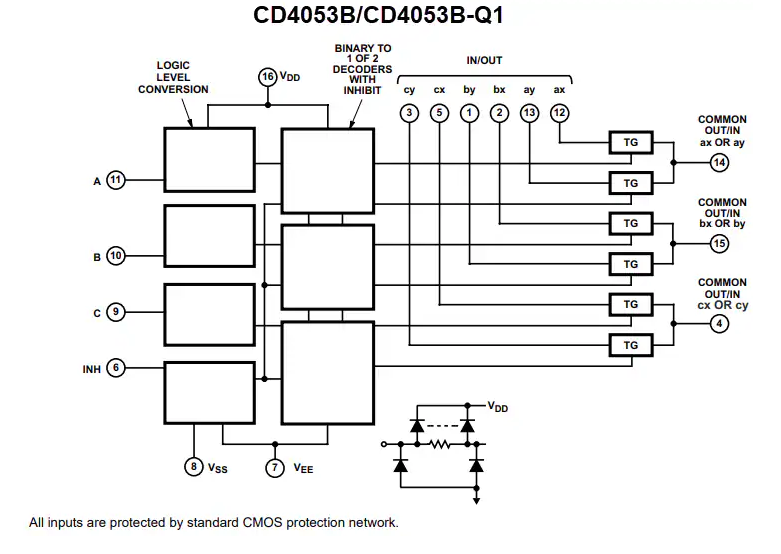

CD4053B框圖
