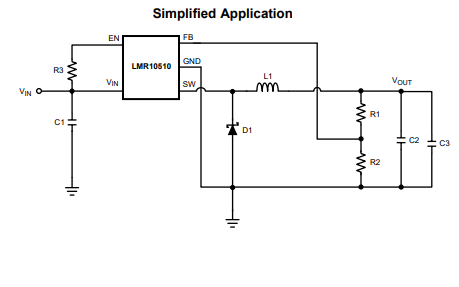

LMR10510穩壓器是一款單片、高頻、PWM 降壓 DC/DC 轉換器，采用 5 引腳 SOT-23 和 6 引腳 WSON 封裝。它提供所有有源功能，可在盡可能小的 PCB 面積內提供具有快速瞬態響應和精確調節的本地 DC/DC 轉換。LMR10510 是內部補償?shù)?，因此使用?jiǎn)單，需要的外部元件很少。使用內部 130mΩ PMOS 開關驅動 1A 負載的能力可實現最佳功率密度。世界一流的控制電路允許低至 30 ns 的導通時間，從而在整個 3 V 至 5.5 V 輸入工作范圍內支持極高的頻率轉換，最低輸出電壓為 0.6 V。
*附件：lmr10510.pdf

LMR10510 是一款恒頻 PWM 降壓穩壓器 IC，可提供 1A 的負載電流。該穩壓器具有 1.6 MHz 或 3 MHz 的預設開關頻率。這種高頻允許 LMR10510 使用小型表面貼裝電容器和電感器工作，從而使 DC/DC 轉換器需要最小的電路板空間。盡管工作頻率很高，但很容易實現高達 93% 的效率。包括外部關斷功能，具有 30 nA 的超低待機電流。LMR10510 利用電流模式控制和內部補償，在較寬的工作條件下提供高性能調節。其他功能包括用于減少浪涌電流的內部軟啟動電路、逐脈沖電流限制、熱關斷和輸出過壓保護。

特性

• 輸入電壓范圍為 3 V 至 5.5 V
• 輸出電壓范圍為 0.6 V 至 4.5 V
• 輸出電流高達 1 A
• 1.6MHz （LMR10510X） 和 3MHz （LMR10510Y） 開關頻率
• 低電平關斷 I Q ，30 nA（典型值）
• 內部軟啟動
• 內部補償
• 電流模式 PWM作
• 熱關斷
• SOT-23（2.92 × 2.84 × 1 mm）和 WSON
  （3 × 3 × 0.8 mm）封裝
• 微型整體解決方案可降低系統成本

參數

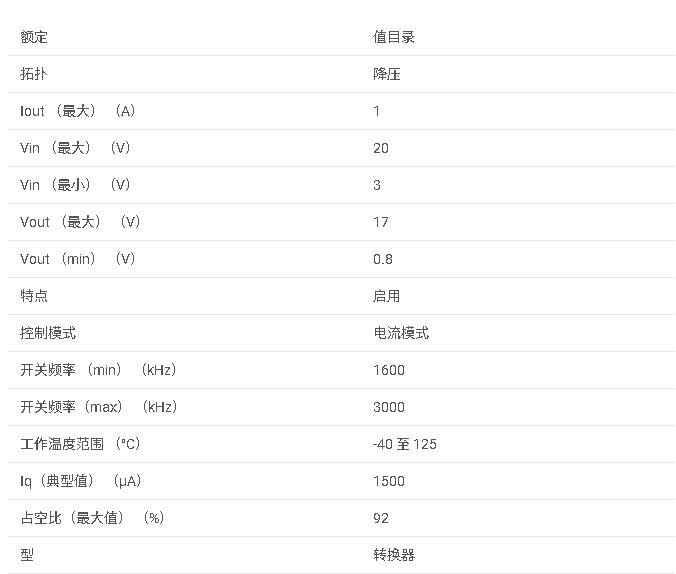

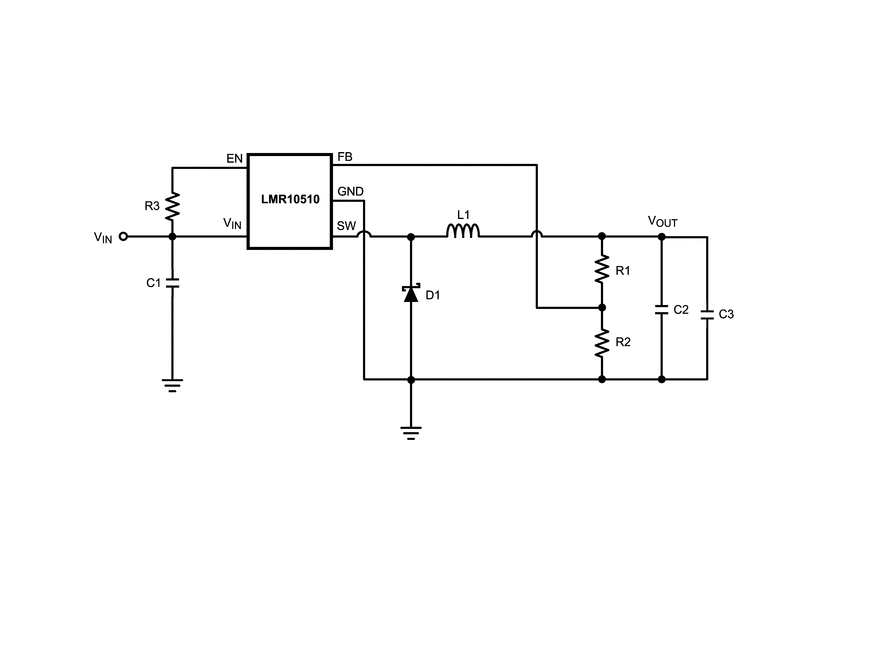

方框圖

一、產品概述

• ?產品名稱?：LMR10510
• ?類型?：5.5V輸入，1A降壓電壓調節器（Step-Down Voltage Regulator）
• ?特點?：高頻PWM DC/DC轉換器，提供高達1A的輸出電流，支持SOT-23和WSON封裝，內部補償，易于使用。

二、主要特性

• ?輸入電壓范圍?：3V至5.5V
• ?輸出電壓范圍?：0.6V至4.5V
• ?輸出電流?：高達1A
• ?開關頻率?：1.6MHz（LMR10510X）和3MHz（LMR10510Y）
• ?關斷電流?：典型值30nA
• ?保護功能?：過溫保護、短路保護、輸出過壓保護、欠壓鎖定（UVLO）
• ?封裝類型?：SOT-23（5引腳）和WSON（6引腳）

三、應用領域

• 點對點負載轉換，如從3.3V和5V電源軌轉換
• 空間受限的應用
• 電池供電設備
• 工業分布式電源應用
• 功率計和便攜式手持儀器

四、電氣特性

• ?工作結溫范圍?：-40°C至125°C
• ?熱阻?：SOT-23封裝為118°C/W，WSON封裝為80°C/W
• ?靜態電流?：關斷狀態下典型值為30nA，工作狀態下為3.35mA至6.5mA（取決于型號和條件）
• ?開關導通電阻?：SOT-23封裝為130mΩ至195mΩ，WSON封裝為150mΩ
• ?反饋引腳參考電壓?：0.6V

五、功能描述

• ?PWM控制?：采用電流模式PWM控制，提供高性能的電壓調節。
• ?軟啟動?：內部集成軟啟動電路，減少啟動時的電流沖擊。
• ?保護功能?：
  • ?過溫保護?：防止芯片因過熱而損壞。
  • ?短路保護?：限制輸出電流，防止短路損壞。
  • ?輸出過壓保護?：防止輸出電壓超過設定值。
  • ? 欠壓鎖定（UVLO） ?：在輸入電壓低于閾值時關閉輸出。

六、設計指南

• ?輸出電壓設置?：通過反饋引腳和輸出端的電阻分壓器設置輸出電壓。
• ?電感選擇?：根據輸入電壓、輸出電壓和輸出電流選擇合適的電感值，以平衡效率和輸出紋波。
• ?輸入電容和輸出電容?：建議使用低ESR的陶瓷電容，以減少電壓波動和輸出紋波。
• ?布局考慮?：提供詳細的布局建議，以減少噪聲和提高整體效率。

七、封裝與訂購信息

• ?封裝類型?：SOT-23（5引腳）和WSON（6引腳）
• ?訂購信息?：提供多種封裝選項和數量選擇，具體信息請參考TI官方網站的產品訂購指南。
