Texas Instruments SN74LV125AT四路總線緩沖器閘具有帶三態輸出的獨立線路驅動器。當相關輸出使能 (/OE) 輸入為高電平時，每個輸出都被禁用。/OE應通過上拉電阻器連接到V CC ，以確保上電或斷電期間的高阻態。驅動器的灌電流能力決定了電阻器的最小值。Texas Instruments SN74LV125AT完全適合用于使用Ioff 電路的局部掉電應用。斷電時，Ioff 電路可禁用輸出，防止破壞性電流回流通過設備。

數據手冊：*附件：Texas Instruments SN74LV125AT四路總線緩沖器閘數據手冊.pdf

特性

• 輸入兼容TTL電壓
• 4.5V至5.5V VCC 運行
• 典型tpd ：3.8ns（5V時）
• 典型V OLP （輸出接地彈跳）：< 0.8V（VCC = 5V，TA = 25°C時）
• 典型V OHV （輸出VOH 下沖）：> 2.3V（VCC = 5V，TA = 25°C時）
• 支持所有端口上的混合模式電壓操作
• Ioff 支持局部關斷模式運行
• 閉鎖性能超過250 mA，符合JESD 17標準

應用

• 流量計
• 固態硬盤 (SSD)（企業級）
• 以太網供電 (PoE)
• 可編程邏輯控制器 (PLC)
• 電機驅動器和控制
• 電子銷售點 (POS)

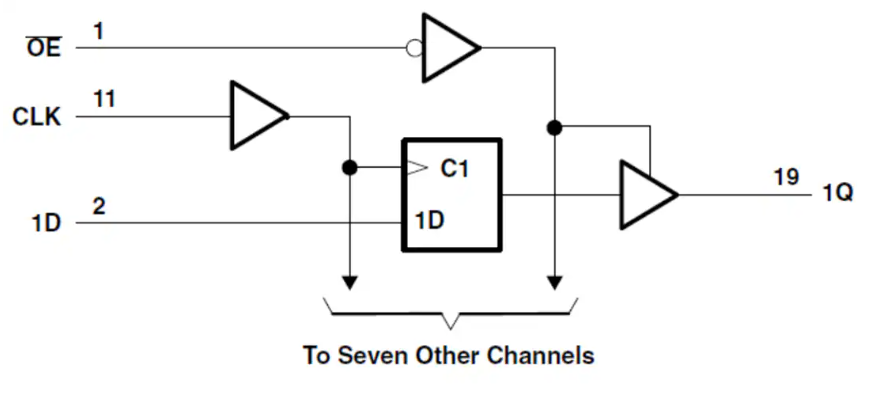

邏輯圖（正邏輯）
