正式上線:MotoSim智能電機仿真平臺

Fortior電機驅動技術 ? 2025-07-03 15:15 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

MotorSim /智能電機仿真平臺

峰岹科技——全球領先的電機驅動控制芯片控制系統提供商,近日宣布推出智能電機仿真平臺MotorSim。這款堪稱分鐘級、高精準的電機專業仿真工具,主要面向電機設計工程師、研究人員及高校師生的,以磁網絡技術為內核,突破傳統有限元法的計算瓶頸,實現復雜電機模型的高效求解與深度分析,助力用戶聚焦電磁設計創新,一鍵式分析,讓電機設計更簡單、更高效。


MotorSim——您的電機設計助手

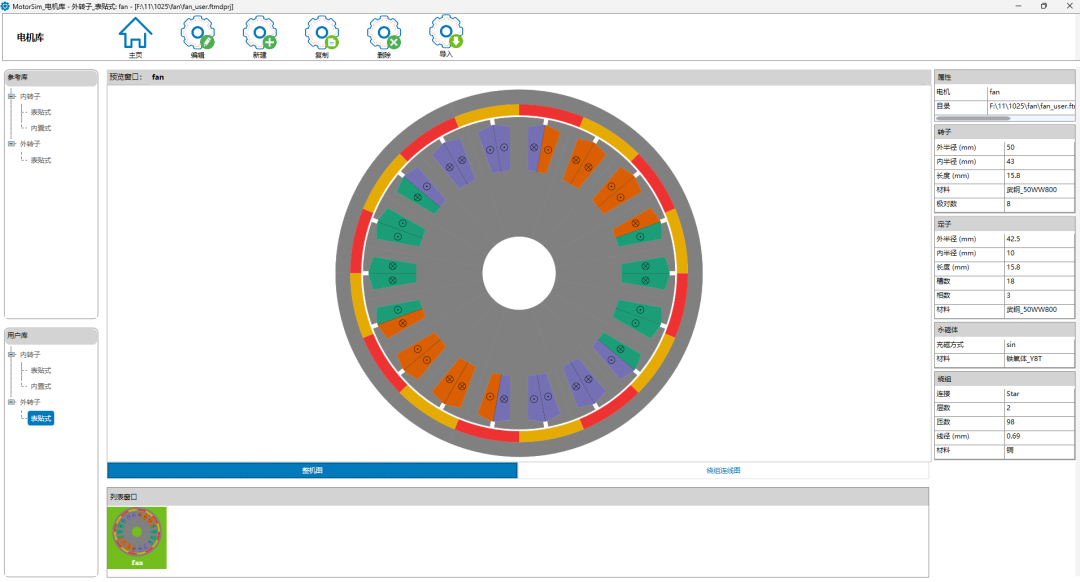

MotorSim是一款峰岹科技開發的電機仿真軟件,用于三相PMSM的二維電磁場仿真,軟件內預制模板,支持內轉子表貼式電機、內轉子嵌入式電機、外轉子表貼式電機的參數化建模。支持二維靜態場和瞬態場計算,分鐘級精準電機模型構建,讓你的電機“點擊”即得。



MotorSim面向哪些應用?



電機設計:快速優化方案,加速產品迭代

學術研究:探究新型結構的永磁同步電機性能

教學工作:可視化磁場與結果,原理秒懂,教學更生動



為什么選擇MotorSim?



全棧自研,智能仿真

傳統CAE軟件功能強大,但是擁有高昂的學習成本商業軟件昂貴的License費用、復雜的后處理邏輯。MotorSIM電機智能仿真平臺,為電機設計工程師打造的二維電磁場敏捷開發系統,實現分鐘級精準電機模型構建。

模塊化架構,功能強大

MotorSim界面簡潔,模塊化建模,操作邏輯簡單,MotorSIM豐富的預制模板,幫助用戶快速完成各種槽極配合電機的建模,讓工程師遠離繁瑣的工具學習過程,直擊電機設計的本質。

自動繞組設計

集成的繞組計算模塊,可自動完成電機的繞組分布,用戶僅需確定相電流幅值,即可實現自動添加電流激勵。


革新求解引擎

MotorSim采用革命性磁網絡求解器,突破傳統網格規模限制,支持50,000+單元的高精度離散化建模。即使在復雜幾何結構或強非線性材料區域,仍能精準捕捉局部磁場畸變、邊緣效應等微觀電磁場分布特征,為高保真度仿真提供堅實基礎。其求解引擎實現秒級靜磁場計算與分鐘級瞬態場仿真:

01


靜磁場模塊使工程師近乎實時評估磁密云圖、氣隙磁密等參數,加速概念驗證與方案迭代


02

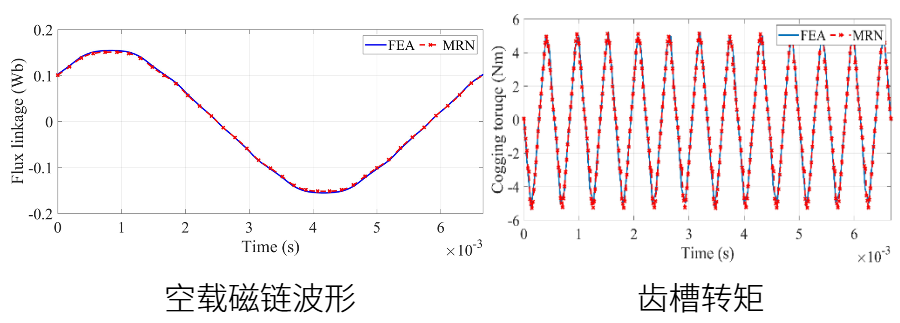

瞬態場模塊支持動態解析電周期內轉矩脈動、反電勢諧波、損耗分布等特性,賦能電機動態性能深度優化


03

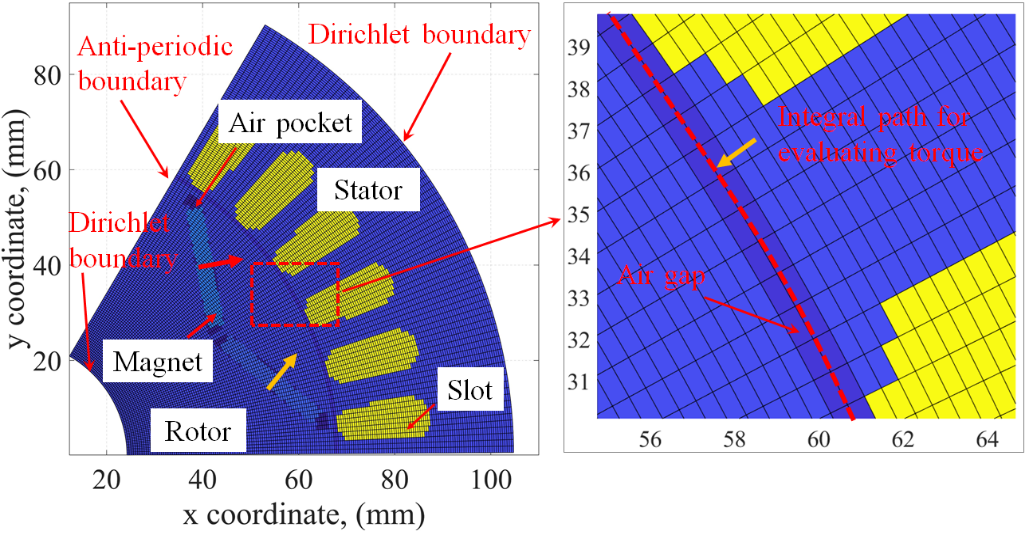

基于自適應智能剖分算法,軟件自動提取電機幾何拓撲與材料非線性特性,構建等效磁阻網絡模型,將連續電磁場問題分解為耦合非線性單元。通過獨創的收斂方法(自適應步長控制+殘差優化算法),徹底解決傳統有限元法在極端飽和工況下的收斂難題,大幅提升仿真確定性及工程效率。


分鐘級建模流程

01

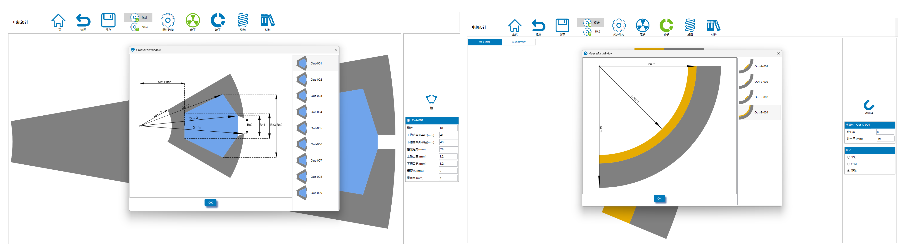

預置工業化驗證的電機模板庫

集成主流永磁同步電機拓撲(SPMSM/IPMSM/V型IPM等),覆蓋90%工業應用場景,支持:


一鍵調用模板:秒級構建基礎模型框架,告別"從零建模"

全參數化驅動:僅需調整極槽配合、磁鋼尺寸、材料屬性等參數,模型實時自動更新

02

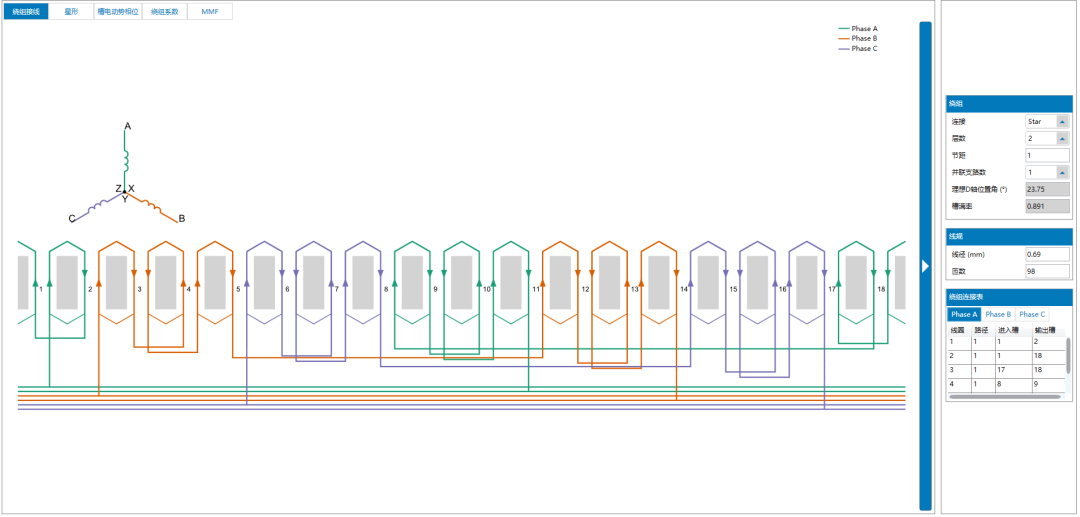

繞組智能設計

基于用戶輸入的極槽配合/繞組層數/節距參數,自動生成符合電磁約束的繞組方案:


自動完成:槽內導體分配|相帶劃分|端部連接拓撲

精準分析:繞組系數|磁動勢諧波含量

支持類型:分布式/集中式繞組|整數槽/分數槽設計

釋放工程師大量的建模時間,使其聚焦電磁優化、熱管理及NVH分析等核心價值環節

獨立求解模塊

為提升用戶體驗,軟件將核心功能整合為四個獨立計算模塊,支持并行運算

01


靜磁場計算

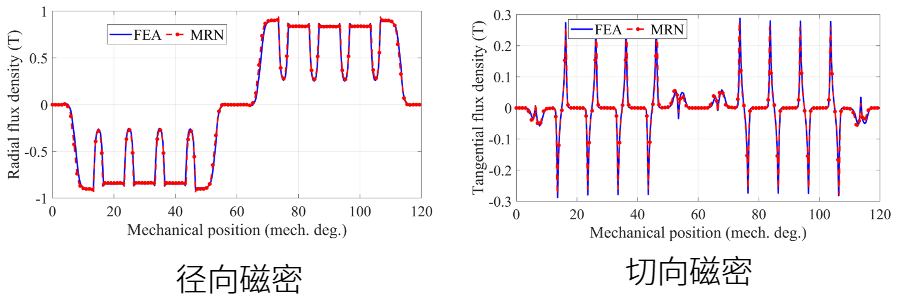

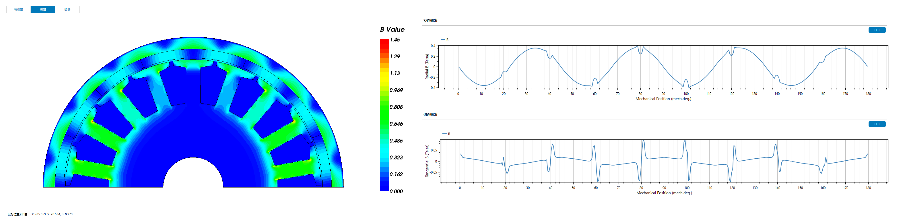

快速生成電機空載/負載工況下的磁密云圖,精準輸出氣隙徑向磁密與切向磁密。


02

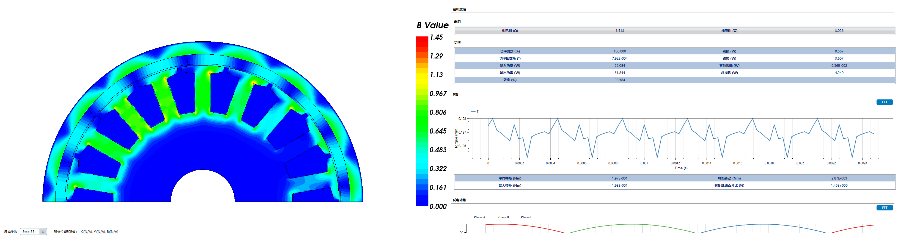

動磁場計算

動態仿真一個電周期內電機瞬態工況,輸出:時變磁密云圖;瞬態轉矩波動曲線;反電勢、磁鏈、相電流/電壓波形;實時銅損、鐵損及效率變化等。


03


快速特性曲線計算

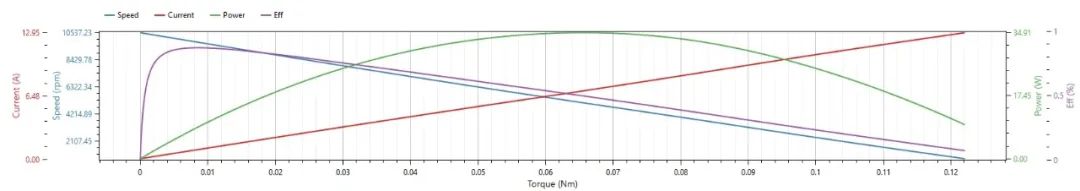

基于動磁場的計算,自動生成固定電壓下的電機外特性曲線簇,包括:轉矩-轉速曲線、轉矩-效率曲線、轉矩-功率曲線、轉矩-電流曲線。助力工程師快速評估電機基礎性能。


04


Map圖(更新中)

全域掃描電機工況,構建多維性能云圖,工程師可以直觀獲取任意工作點的效率、損耗、轉矩特性、電感等信息,得到系統穩定性邊界與最優的工作區間。




MotorSim給用戶帶來哪些價值?



研發提效:

通過快速求解仿真,實現電磁方案的快速迭代。使用虛擬樣機找尋到最優方案后在進行樣機制作,降低單款電機開發的原型費用和時間成本。


降低門檻:

模塊化建模、參數化設置、實時錯誤判斷幫助用戶快速搭建電機模型。

提供結構化的學習路徑:模板調用、參數調整、電磁優化、輸出報告,新手一周輸出合格電磁方案。


知識沉淀:

從“經驗依賴”到“數據驅動”的電機研發范式升級,所有電機設計信息均可數字化。將企業know-how沉淀為可以復用的數字資產,抵御人才流動風險。
