小電阻接地方式在35kV系統中有哪些具體應用？
35kV系統采用小電阻接地方式（故障電流通常100~1000A）在實際工程中有以下典型應用場景，這些場景均充分利用了小電阻接地的核心優勢（快速切除故障、限制過電壓、保護設備安全）：
1. 城市電纜化配電網改造
典型應用：
城市核心區、工業園區等電纜密集區域，因電纜電容電流大（常超100A），原消弧線圈接地無法快速切除故障，易引發電弧重燃和相間短路。
案例：
南京路變電站35kV系統改造：原消弧線圈接地導致單相接地故障擴大為多點故障，后改為小電阻接地（25Ω），故障切除時間縮短至105ms，成功避免故障擴大。
2. 大型工業用戶供電系統
典型應用：
石化、鋼鐵、化工等連續生產型企業，對供電可靠性要求極高，需快速隔離故障以避免全廠停產。
案例：
某化工企業35kV系統：采用小電阻接地后，單相接地故障時零序保護0.1秒內跳閘，避免故障發展為相間短路，年故障停機時間減少80%。
3. 光伏電站升壓站接地
典型應用：
光伏電站35kV升壓側電纜用量大，電容電流高，且逆變器對過電壓敏感，需快速切除故障以保護逆變器。
案例：
青海某光伏電站：35kV側采用小電阻接地（15Ω），故障電流1200A，配合零序保護，顯著降低電纜火災風險，逆變器故障率下降60%。
4. 數據中心與關鍵基礎設施
典型應用：
數據中心、醫院、機場等關鍵負荷，要求故障時快速切除以避免設備損壞和次生事故。
案例：
某數據中心35kV配電系統：小電阻接地（20Ω）實現故障0.5秒內切除，UPS系統未受沖擊，保障數據安全。
5. 新能源匯集站（風電/光伏）
典型應用：
新能源場站35kV集電線路長、電纜多，電容電流大，且需抑制諧振過電壓。
案例：
內蒙古某風電匯集站：35kV側小電阻接地（10Ω）限制過電壓至2.2倍，避免諧振導致風機脫網，年發電量提升2%。
總結：小電阻接地的核心優勢與場景匹配

小電阻接地方式在35kV系統中的成功應用，均圍繞“快速切除故障+限制過電壓+保護關鍵設備”的核心邏輯展開，尤其適用于電纜化、高可靠性需求及新能源接入場景，已成為現代配電網的主流技術方案。

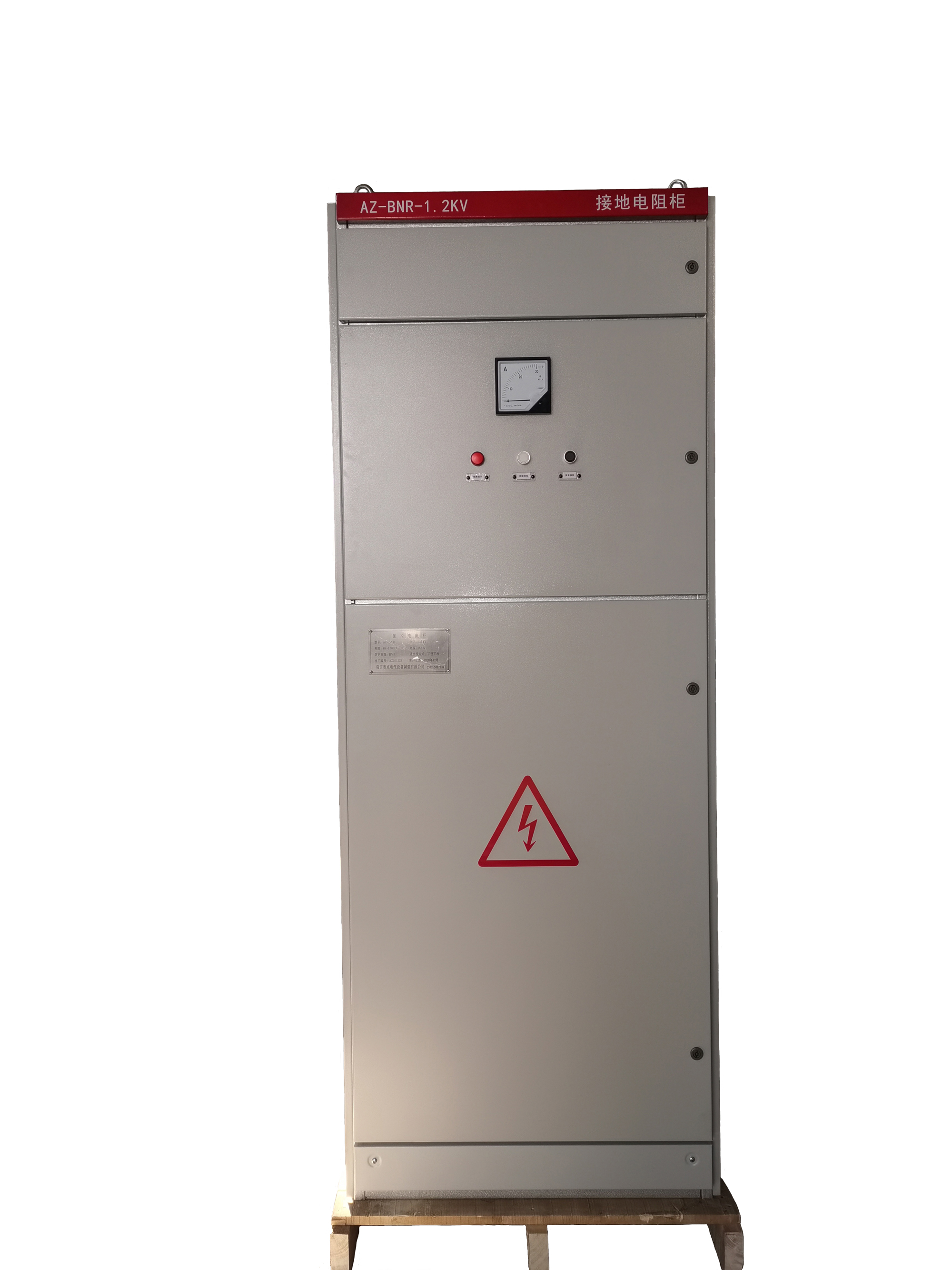

小電阻接地柜
