功率分析儀是一款被廣泛應用于電機、光伏、電動汽車以及家電等行業的測量設備，然而隨著測量需求的日趨繁復，如圖1所示功率分析儀本身的波形顯示功能無法滿足用戶判斷信號失真、噪聲過大等深入分析波形的復合化需求。

圖1：橫河功率分析儀的波形顯示窗口

用戶不得不借助示波器進行深入分析。如圖2所示，用戶利用示波器的縮放窗口觀察波形的微小異常、對多種波形參數如周期波形進行計算統計等操作。

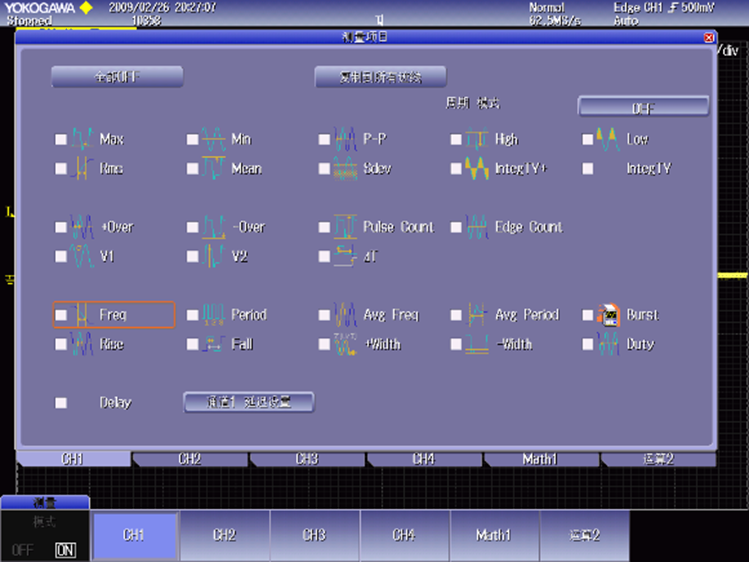

圖2：橫河示波器的測量項目一覽圖

橫河IS8000集成軟件平臺，將功率分析儀的波形采集與示波器的波形數據分析融為一體，提高測試效率。
下面我們將為您揭曉如何通過IS8000軟件和WT5000的DS波形數據流功能輕松保存并分析相關波形數據。

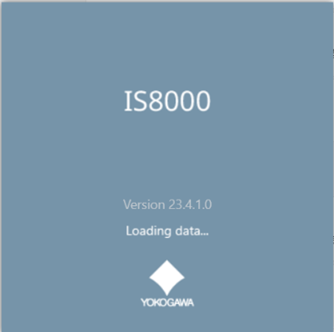

IS8000集成軟件

如何實現波形記錄和分析一體化？

1連接與設置

首先，確保在WT5000已安裝DS選件，并通過千兆以太網或USB3.0與上位機連接。在通道設置界面的列表中，選擇需要顯示和記錄的波形及數值項目。

2數據采集與分析

設定完成后，WT5000將進入IS8000的數據采集界面。一旦記錄完波形數據，IS8000將在新窗口中展示這些已記錄的波形，并允許用戶像示波器中的波形一樣對WT5000采集的這些波形數據進行深度分析。

3多視圖界面

IS8000提供獨特的縮放視圖配置，還能通過最多四視圖的界面（如圖3），讓用戶在不同比例下查看同一波形位置，以便對相關數據進行縱橫比較。

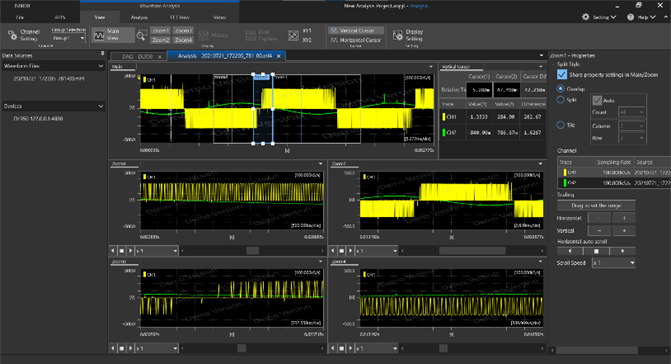

圖3：IS8000的四視圖界面

4動態觀測波形參數

在波形縮放視圖中，用戶可借助滾動顯示，動態觀測波形變化；如圖4所示，打開功率數值顯示窗口，用戶即可將觀測波形及其對應數值一覽無余；在參數設置欄目中，用戶還可根據自身的測量需求設置波形的峰峰值、上升時間等系列波形參數；而在測量結果列表中，用戶還能輕松將每個波形和相關測量項目一一對應。

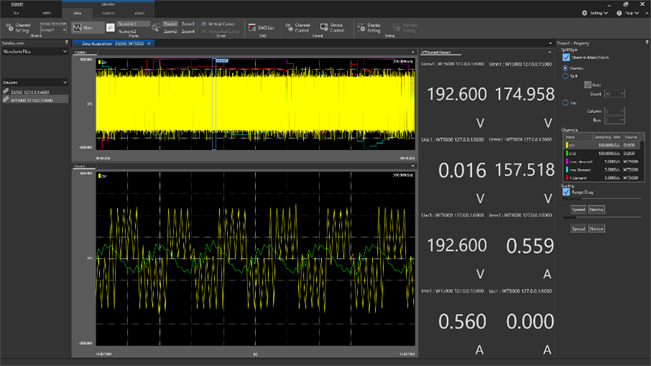

圖4：IS8000的功率數值顯示窗口

IS8000的附加功能

除波形參數測量外，IS8000還可以對波形參數進行周期統計，并以列表形式顯示每個周期的測量參數值。此外，IS8000還能同時進行20組FFT分析，并對FFT曲線進行光標測量和縮放顯示。（如圖5所示）

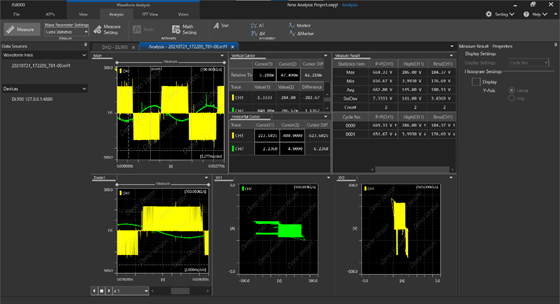

圖5：IS8000的測量參數值與對應波形

通過IS8000集成軟件與功率分析儀WT5000的強強聯合，看似無法在功率分析儀中完成的波形分析功能亦能輕松實現，不僅確保測試的準確性，還大大提升了工程師們的測試效率。快來關注我們，獲取更多儀器操作的實用技巧吧！
