從醫療設備到生活必備：智能馬桶的進化史

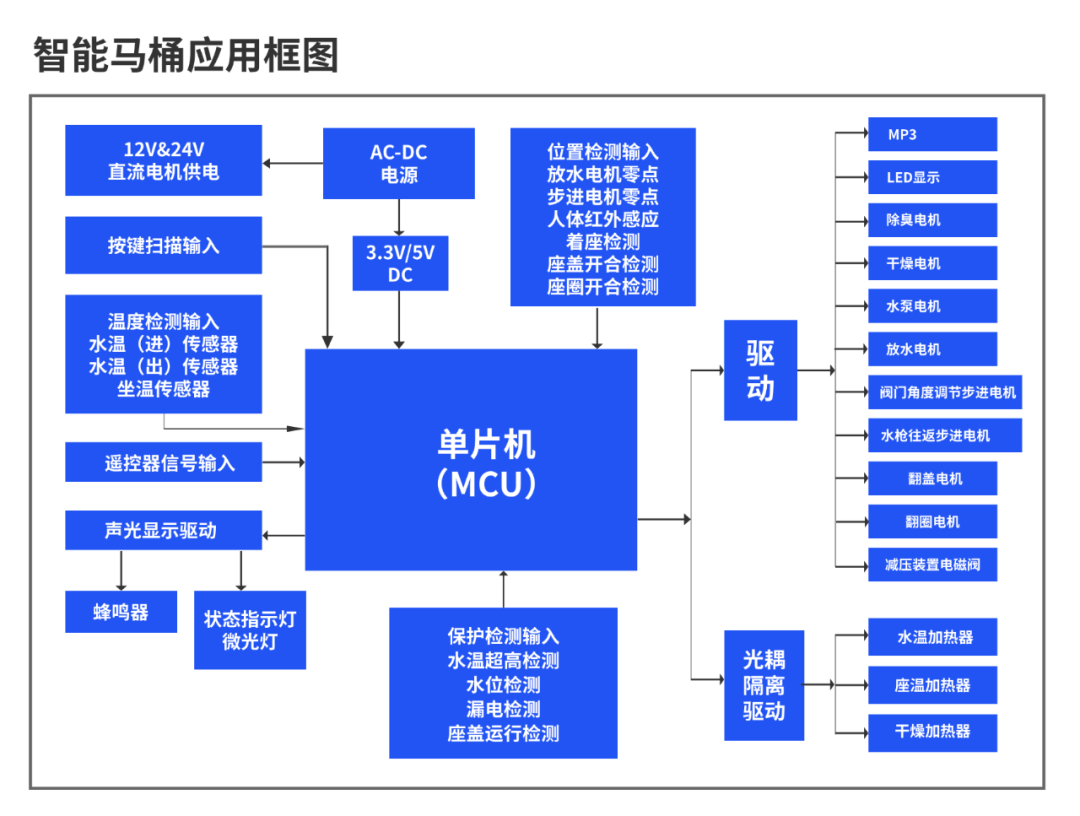

上世紀80年代，日本某公司將醫療級溫水洗凈技術引入民用領域，誕生了初代智能馬桶。如今，其功能已從基礎加熱、清洗，演進為集健康監測、云端互聯、智能預警于一體的生態系統：

實時健康分析：尿液成分檢測+體溫監測

物聯網中樞：通過WiFi/網關上傳數據至醫院系統

全場景控制：APP遠程調節水溫、座溫、殺菌模式

日本普及率超60%，中國智能馬桶市場年增速達25%（數據來源：行業研報）

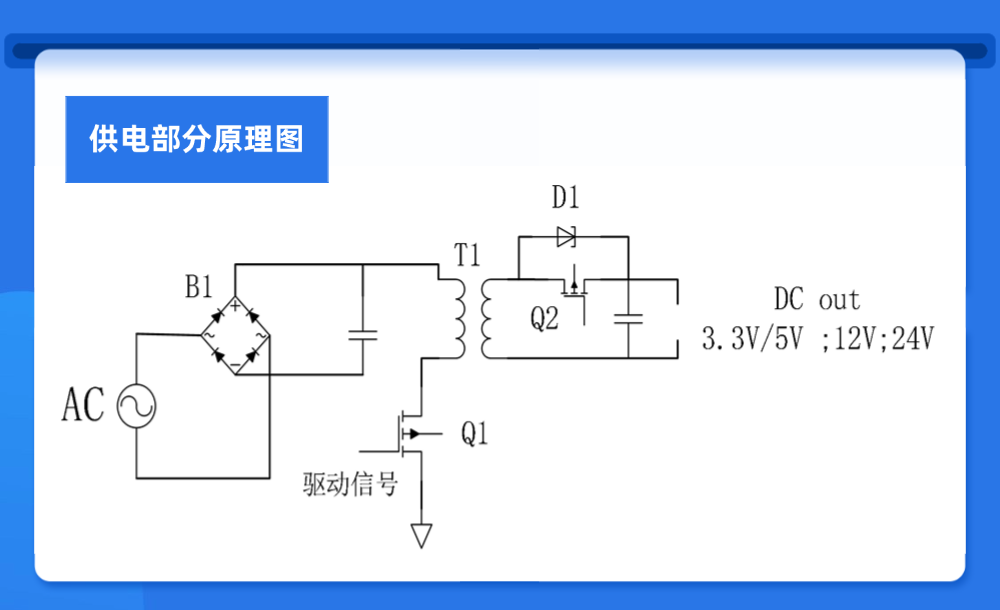

供電部分原理圖及選型推薦

根據其不同智能馬桶的功率需求，可設計相對應不用的拓撲電路。如圖所示，提供了典型的AD-DC FLYBACK拓撲電路，此電路結構簡單，使用器件少，可靠性高，廣泛應用于小功率電源供電場合。

其中：3.3V/5V給MCU供電，12V,24給直流電機供電。

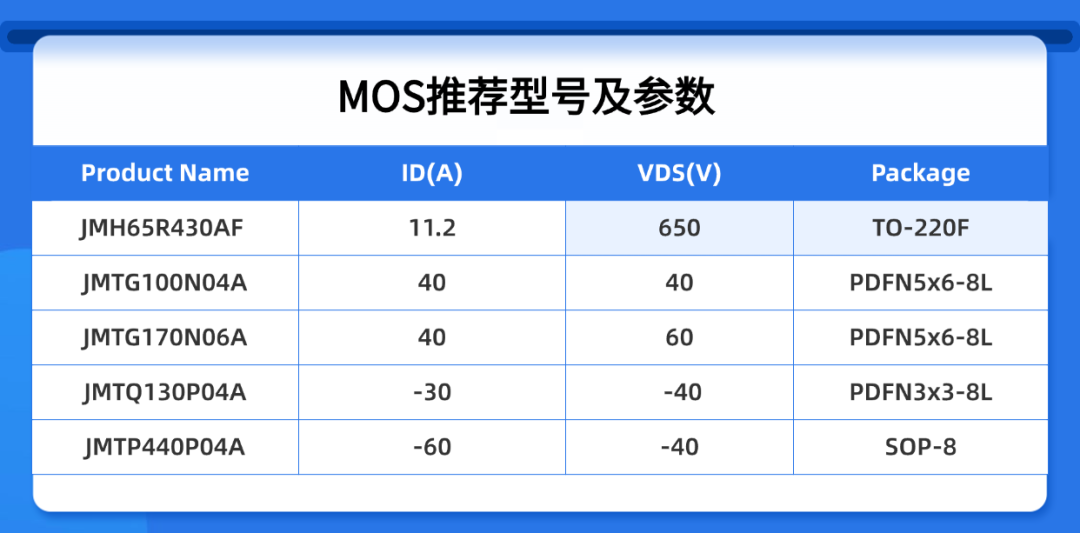

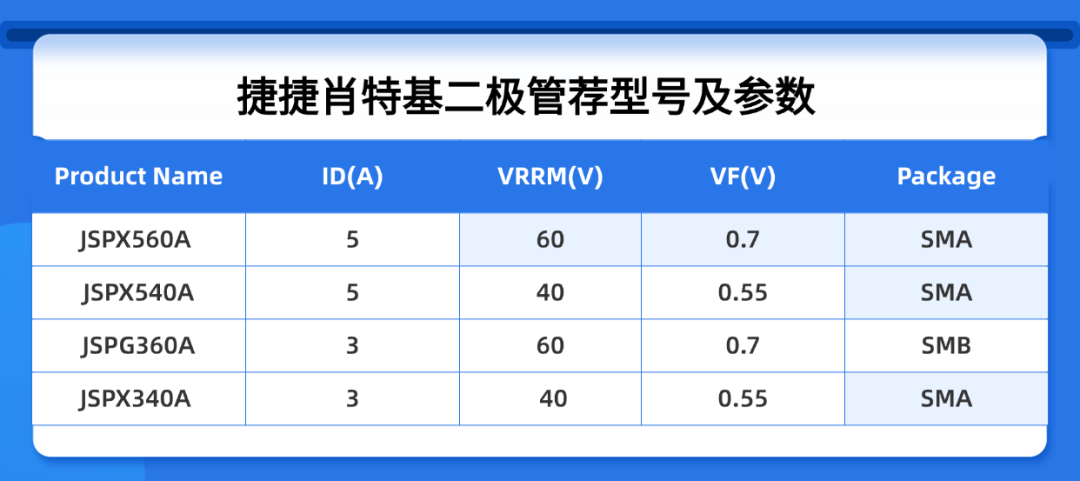

在FLYBACK拓撲中，B1為整流橋，Q1為高壓MOS，Q2為同步整流MOS。D1為次級整流肖特基二極管（整流二極管D1和同步整流MOS在此電路中二選一即可，在追求高效率的應用中，可選用同步整流MOS，在追求低成本應用中，可選用肖特基整流二極管）。

加熱控制原理圖及選型推薦

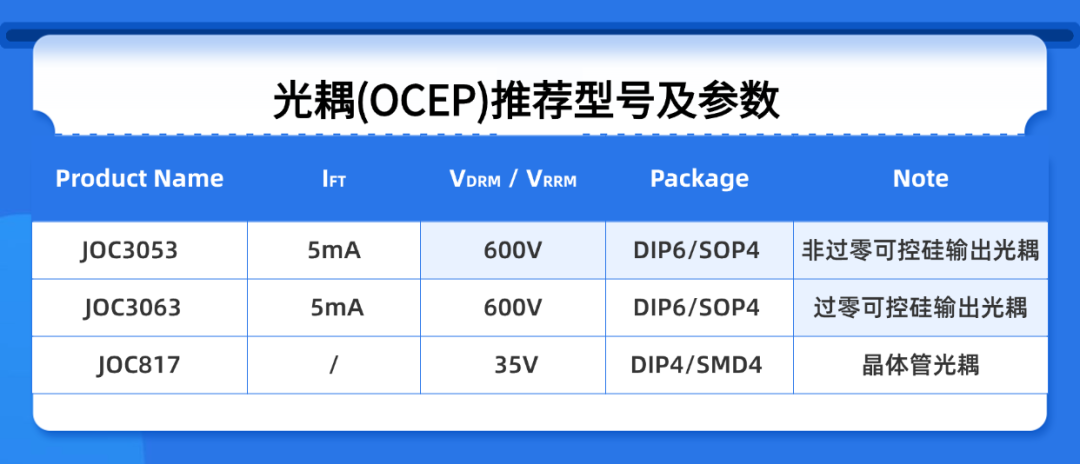

光耦選型與調壓特性

該電路可兼容過零型（如JOC3063）與非過零型光耦（如JOC3053）：

過零觸發：輸出僅在交流過零點響應，通過占空比調節功率（無法實時調壓，但EMI干擾小）；

非過零觸發：輸出信號實時跟隨輸入，支持移相調壓（導通角可調，需防范電路干擾）；

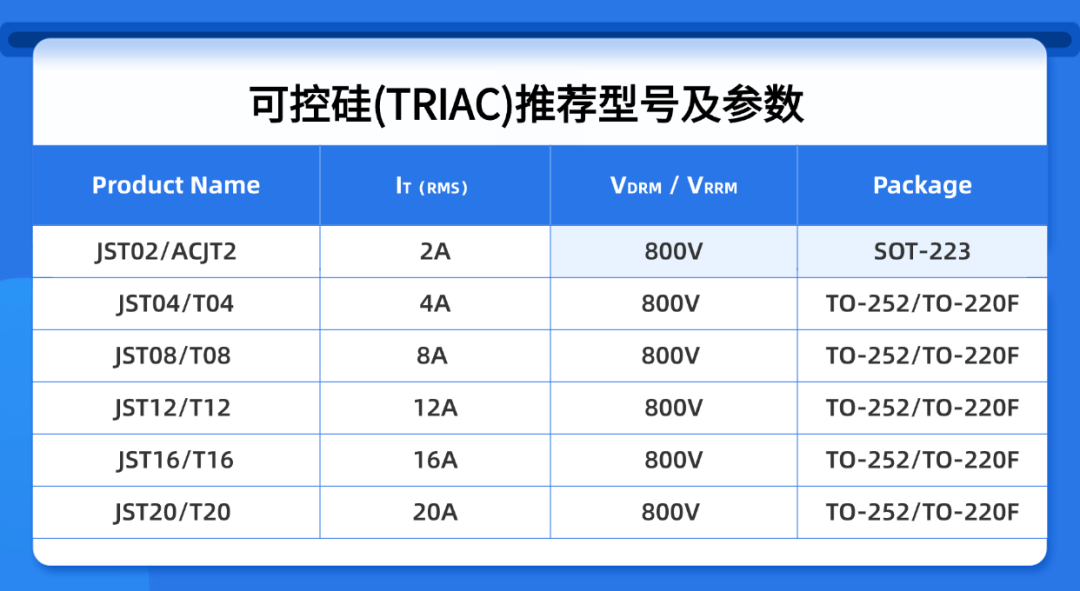

應用場景：加熱控制（座圈/水溫）及交流電機驅動，支持三/四象限可控硅觸發。

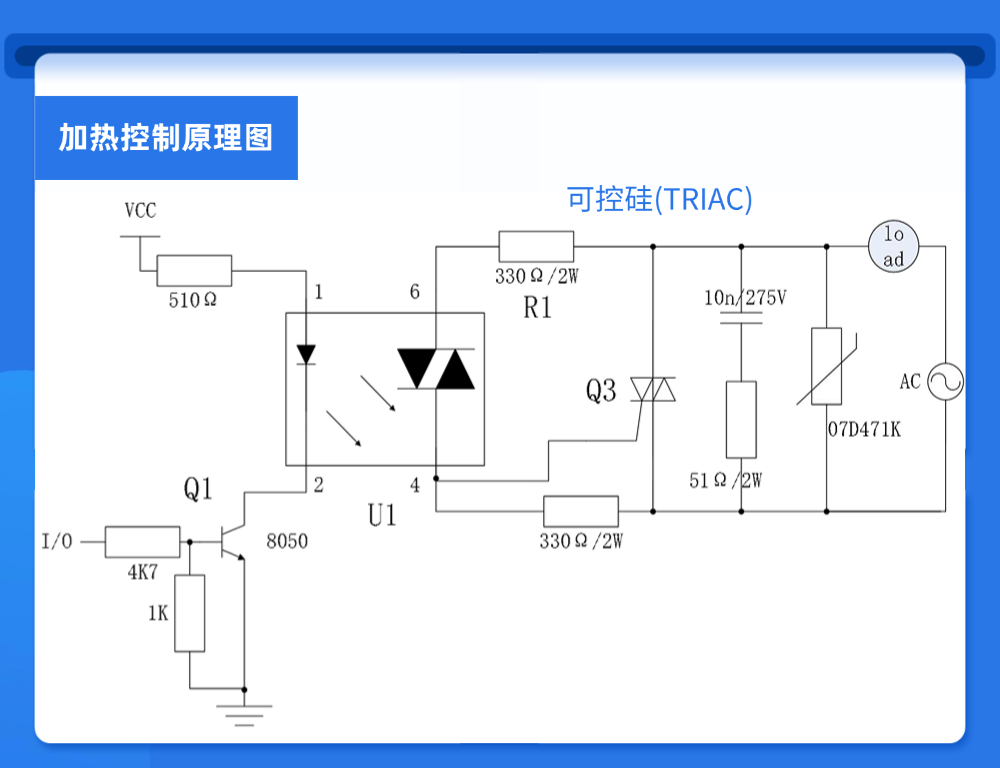

電路工作原理：

1、當MCU的I/O口輸出高電平時，三極管Q1開通，此時，可控硅光耦U1開通。

2、當AC輸入加載到雙向可控硅Q3的T2為正,T1為負時（電源正半周），電流經過負載load、限流電阻R1,可控硅光耦，加載到可控硅Q3的G極。此時，可控硅Q3的G相對于T1為正，T2現對于T1為正，可控硅工作在第一象限。當AC輸入加載到雙向可控硅Q3的T2為負,T1為正時（電源負半周），電流經過Q3的T1,G級,可控硅光耦，R1 ，負載load。此時，可控硅Q3的G相對于T1為負，T2相對于T1為負，可控硅工作在第三象限。

3.當MUC的I/0輸出低電平是，Q1關斷，導致可控硅光耦關閉，Q3門極無觸發電流，在交流過零點時（主回路電流低于IH值）關閉，當MCU的I/O口再次發出觸發信號后開通。

當智能馬桶從“功能集成”邁向“健康數字孿生”，其本質是陶瓷外殼下的微型實驗室。捷捷微電推動的功率器件套片化（如JST系列可控硅+JOC光耦組合），正加速行業從離散設計走向平臺化開發。
