易允恒 安科瑞電氣股份有限公司

1870請

2125*查

179-詢

摘要

本文提出一種基于 “計量-保護-調控”三層架構 的零碳園區解決方案。通過AEM96碳電表實現ISO 14064合規的碳排放動態追蹤，采用AM5SE-IS防孤島保護裝置滿足GB/T 36547并網安全要求，利用ACCU-100控制器完成光儲充多協議協同控制。經工程驗證，該體系可系統解決碳排放核算盲區、新能源并網合規性、多能協同響應延遲等核心問題。

1 問題分析與標準框架

1.1 核心痛點

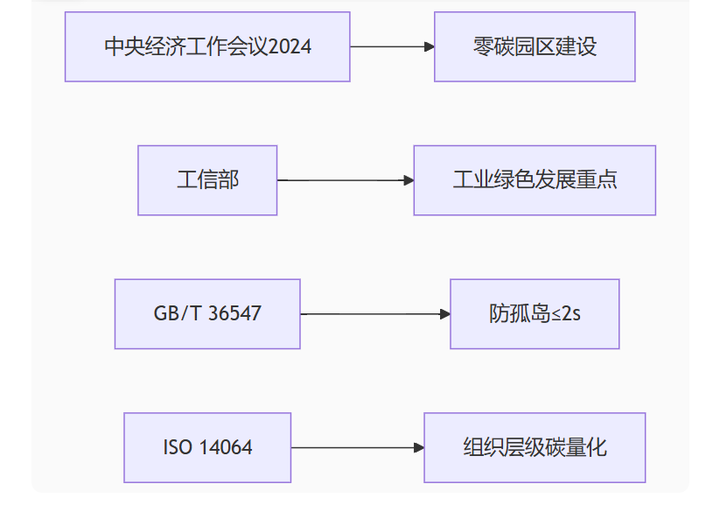

1.2 政策要求

2 技術架構與實現

2.1 碳計量標準化體系

AEM96碳電表技術特性：

動態因子算法： EFt=α?EFgrid+β?EFlocalEFt?=α?EFgrid?+β?EFlocal?（α、β為區域電網與本地電源權重系數）

數據存儲：12組電碳因子存儲單元（附件2.1）

精度驗證：0.5S級計量精度（GB/T 17215.322-2021）

2.2 新能源并網安全防護

分布式光伏合規配置：

2.3 多能源協同控制

ACCU-100控制器設計：

+---------------------+-------------------------+

| 通信協議棧 | 技術實現 |

+---------------------+-------------------------+

| 數據采集層 | Modbus RTU/TCP |

| 規約轉換層 | IEC 60870-5-104網關 |

| 策略執行層 | 防逆流/光儲功率分配邏輯 |

+---------------------+-------------------------+

響應性能：200ms級本地策略執行

3 系統集成與工程驗證

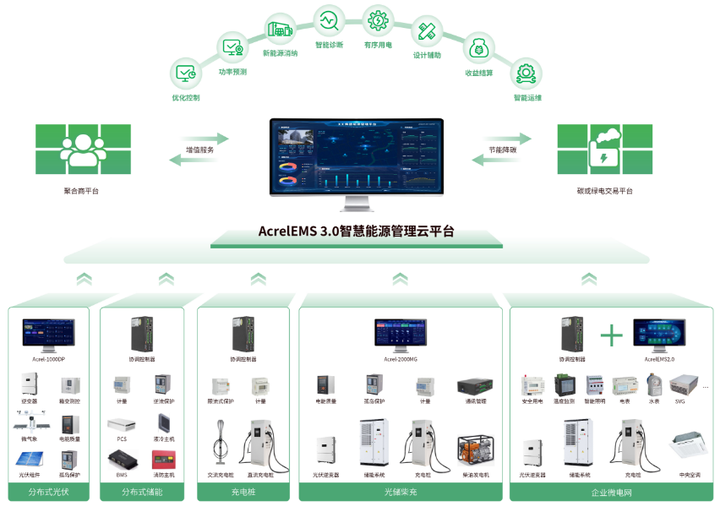

3.1 平臺架構設計

AcrelEMS3.0標準接口：

3.2 示范工程測試

江蘇某園區部署方案：

配置清單：

AEM96碳電表 × 32臺

AM5SE-IS保護裝置 × 8套

ACCU-100控制器 × 3臺

驗證結果：

4 結論

碳計量標準化：AEM96的動態電碳因子算法滿足ISO 14064組織層級碳量化要求；

并網安全合規：AM5SE-IS裝置通過GB/T 36547全項型式試驗；

協同控制可靠性：ACCU-100實現多協議轉換與200ms級策略執行；

平臺開放性：系統支持IEC 60870-5-104等6類工業標準協議。
