凌科DL28系列連接器是今年新近發布的一款緊湊型大電流工業級連接器新品，具備如下特點：

①同電流值下，比IEC60309插頭小近50%

②連接“雙保險”，鎖定加倍牢固

③至高50A，大電流大功率傳輸之選

④公母端防觸手全覆蓋，防觸電更安全

⑤防止退設計，裝拆防絞線抗振

⑥IP68/IPX9K防水，直擊防水天花板

⑦內芯模塊化設計，定制快交付亦快

凌科DL28緊湊型連接器上市：大電流連接新風向，IEC60309插頭理想替代（詳細特點參見這篇文章）

01

拆解成品

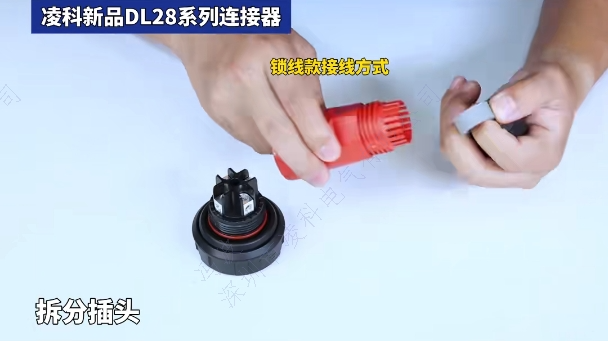

取出DL28系列連接器成品，對連接器的插頭先進行拆解：螺帽，外殼組合件，模塊組合件等。

02

穿線操作

將線纜穿過螺帽、外殼組合件，然后抵達模塊組合件處。

03

接線操作

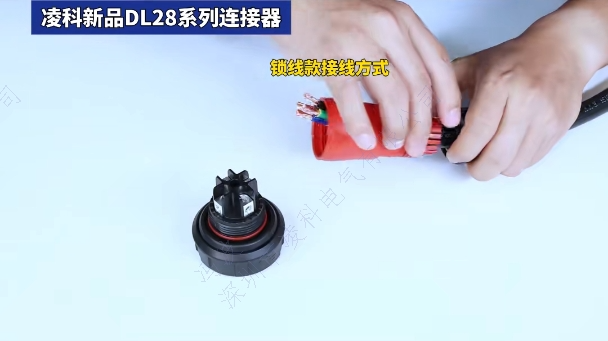

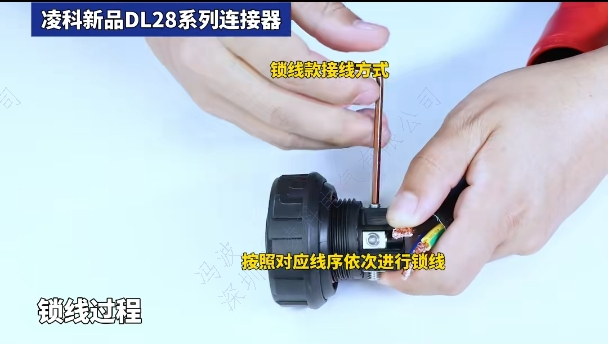

①鎖線款接線：將線纜插入安裝位，用對應的扳手將螺絲擰緊即可。

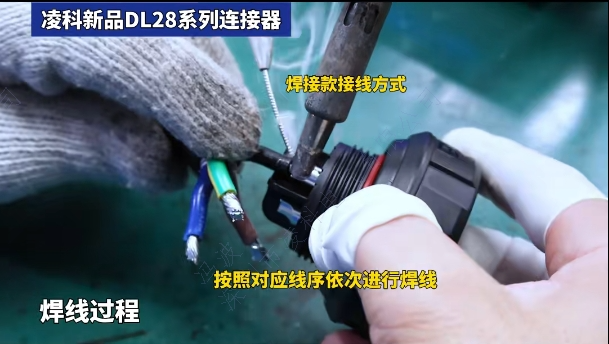

②焊接款接線：

使用電烙鐵和焊錫按照對應的線纜分別進行焊接，上面標有數字，用戶可自行定義每根線束與連接器焊杯處數字的對應關系。

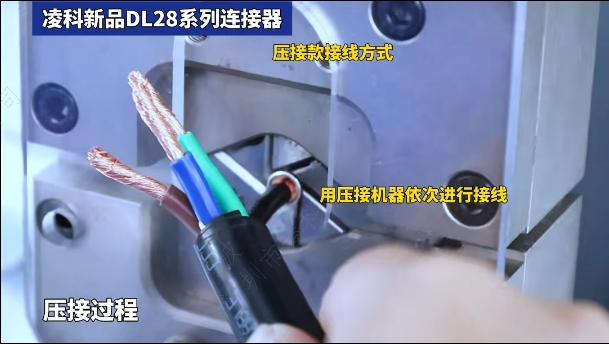

③壓接款接線：

先在專用的壓接機上進行接觸件的壓接接線。

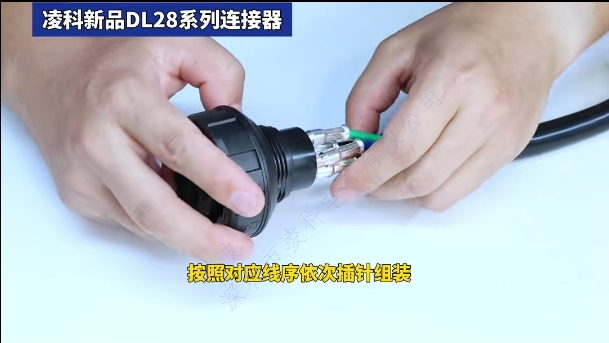

然后按照對應線序依次完成插針組裝。

04

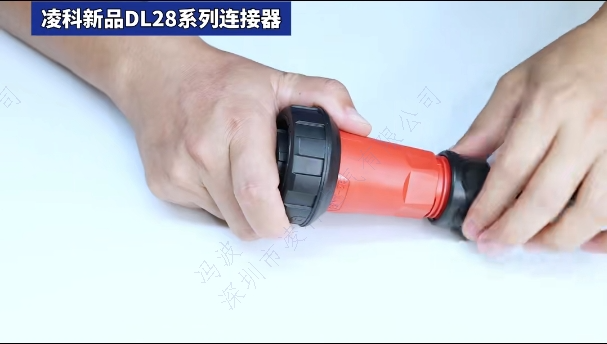

組裝插頭

①將插頭各組件依序再預裝好。

②使用扳手工具協助將其裝配緊固。

05

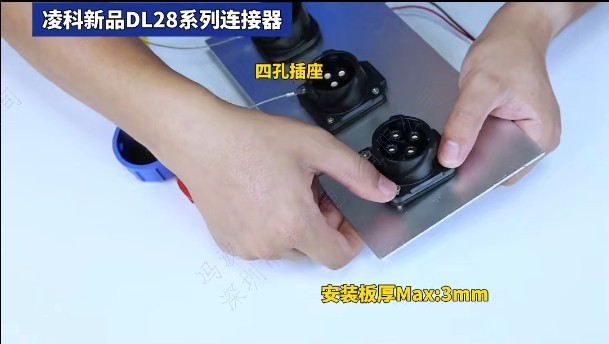

插座安裝

將插座固裝在設備面板上（部分會用到螺絲刀）。

06

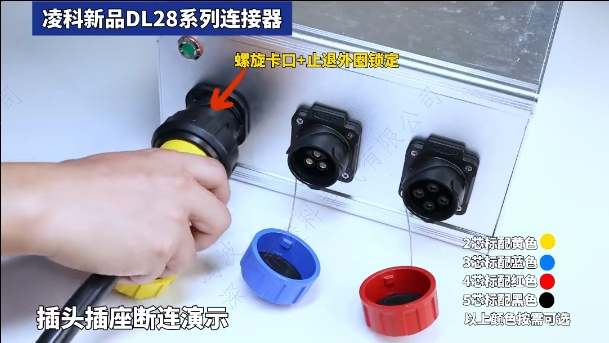

互連對裝

將插頭按照正確的方向旋入對插，聽到咔嚓的反饋聲音，連接器的整個安裝過程即告完成。

線對線連接方式的款型，連接操作基本一致。

DL28系列連接器

安裝注意事項

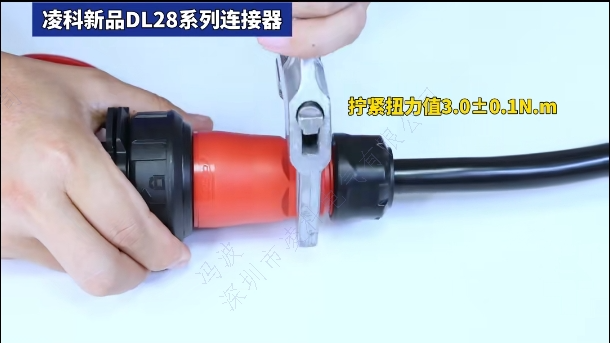

①螺帽擰緊時，扭力值：3.0±0.1N·m；

②安裝板厚Max：3.0mm；

③焊線剝芯過程中勿破壞導體；

④嚴格遵循焊接規范，焊接溫度建議是380±40℃；

⑤操作時長每個點位不超過3秒，避免損傷塑膠絕緣體。

以上就是DL28系列連接器的安裝流程與視頻。如果您也需要這款可替代IEC60309插頭的緊湊型大電流連接器，請記得聯系我們！
