Texas Instruments PFC23338EVM-107評估主板是一款基于氮化鎵(GaN)的3.6kW單相連續導通模式(CCM)圖騰柱無橋功率因數校正(PFC)轉換器，面向M-CRPS服務器電源。此設計包含精度為0.5%的電子計量功能，使用AMCx306作為電流檢測器件，無需使用外部電源計量 IC。還提供了一種使用TMCS1133的成本優化型電流檢測替代方案。該電源旨在支持16A RMS的最大輸入電流和3.6kW的峰值功率。此功率級之后是一個小型升壓轉換器，這有助于顯著縮小大容量電容器的尺寸。

數據手冊：*附件：Texas Instruments PFC23338EVM-107評估主板數據手冊.pdf

LMG3522R030、LMG3422R030和LMG3650R025是25m?至30m?高壓GaN FET，帶有集成驅動器和保護功能，可實現高效率和高功率密度。F28003x C2000?實時微控制器用于所有高級控制，包括浪涌電流限制、交流壓降事件期間的小幅升壓運行、電子計量以及PFC和通用控制器之間的通信。此外，F(xiàn)28003x微控制器內置Δ-Σ濾波器模塊，可與 AMC1306精密電流檢測增強型隔離調制器連接，從而實現低總諧波失真 (iTHD) 和高測量精度。PFC在65kH的開關頻率下運行，可實現98.93%的峰值效率。

特性

• 精度為0.5%的集成電子計量功能
• <10% iTHD (0至10%負載時)；<5% iTHD (10%至20%負載時)；<3% iTHD (20%至50%負載時)；<2% iTHD（50%至100%負載時）
• 峰值效率：98.93%（230VAC時）
• 交流電從壓降返回時可實現智能的重浪涌電流控制，符合M-CRPS重浪涌電流規范
• 包含小型升壓轉換器，可延長保持時間并僅允許720μF大容量電容
• 兩個電流檢測選項：隔離式Δ-Σ調制器（默認）或霍爾傳感器
• 經過氮化鎵優化，具有驅動器集成
• 3.6kW額定功率，面向73.5mm M-CRPS PSU

應用

• 機架和服務器PSU，具有48V輸出
• 服務器PSU，具有12V輸出
• 商用電信用整流器
• 工業交流-直流電源
• 單相在線UPS

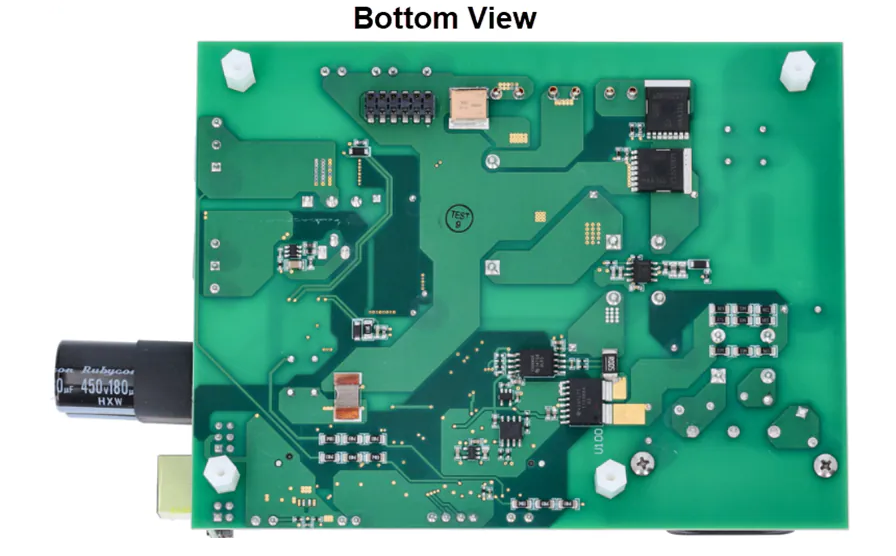

板布局
