三品SKJ系列變頻器通過Modbus RTU轉Profinet網關與1200plc實現數據互換

在工業自動化系統中，不同設備間的通信協議差異常常成為技術集成的難點。例如，某制造企業近期需要將車間內多臺三品SKJ系列變頻器接入以西門子PLC為核心的Profinet網絡，但由于變頻器僅支持Modbus RTU協議，傳統方案需耗費大量時間開發協議轉換模塊。此時，Modbus RTU轉Profinet網關的應用，猶如在數字世界中架起一座高效橋梁，使得原本割裂的設備網絡實現無縫對接。

這類網關設備（如XD-MDPN100型號）本質上是一臺協議翻譯器，其雙Profinet接口設計如同高速公路的雙向車道，既能接收PLC發送的Profinet指令，又能通過RS485接口向變頻器傳遞Modbus信號。該設備支持“即插即用”模式，即便不具備專業協議知識的工程師，也可通過加載GSD文件快速完成硬件組態，將變頻器映射為PLC的遠程I/O模塊。

網關的核心價值體現在數據轉換效率上。測試數據顯示，其傳輸延遲可控制在5ms以內，相當于人類眨眼速度的十分之一。這種性能保障了變頻器轉速指令、故障狀態等關鍵數據的實時交互，避免傳統串口通信易受干擾、響應遲緩的問題。

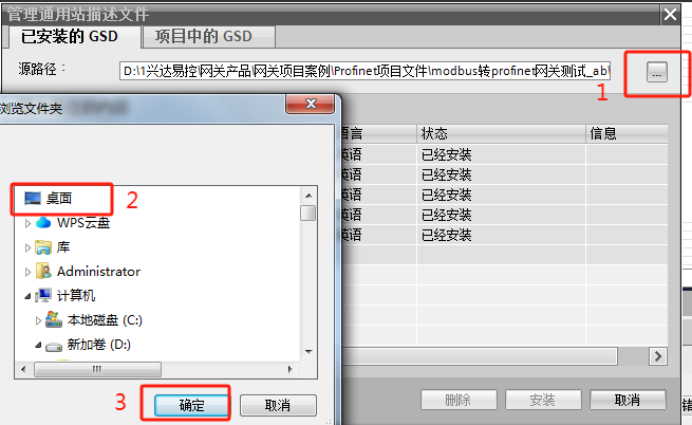

下面介紹Modbus轉Profinet網關在博圖組態配置過程，首先安裝Modbus轉Profinet網關廠家提供的GSD文件

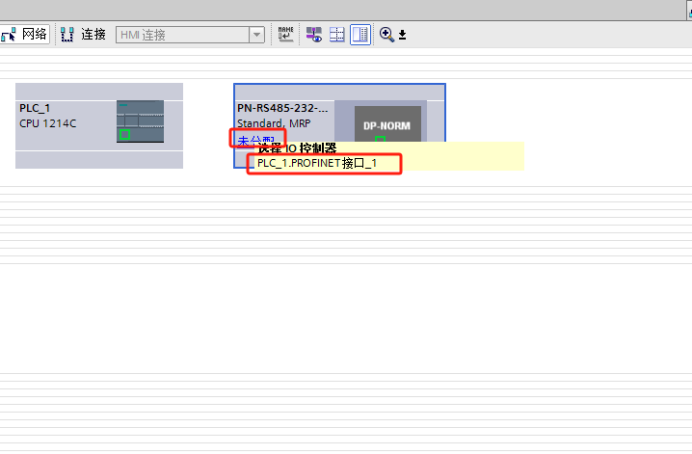

拖拽安裝好的Modbus轉Profinet網關驅動到組態界面并與plc進行連接

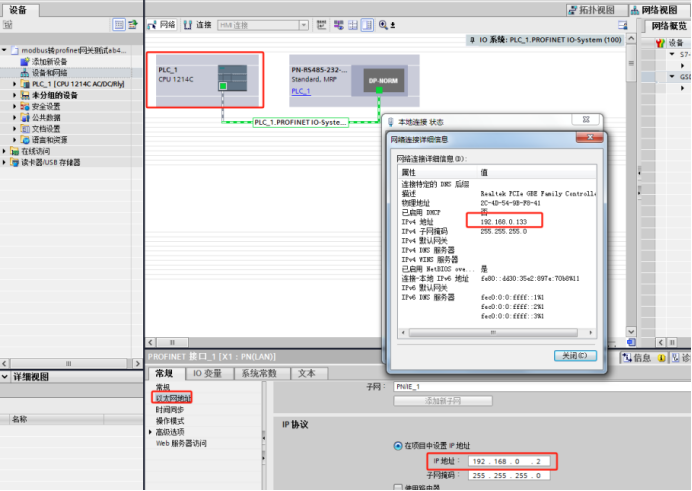

設置Modbus轉Profinet網關IP地址與本機在同一網段

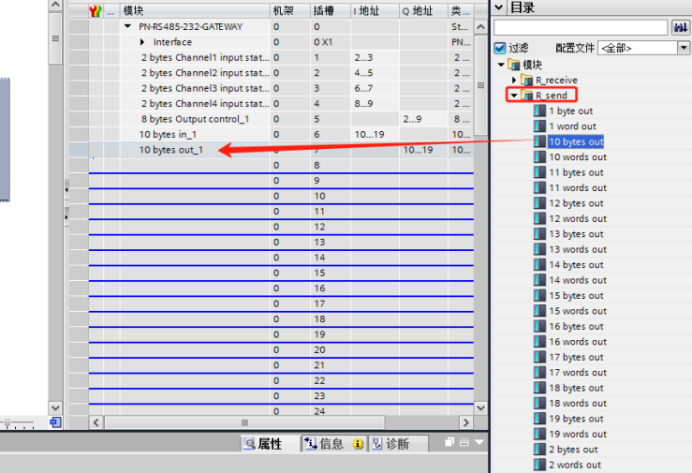

添加讀寫指令到插槽

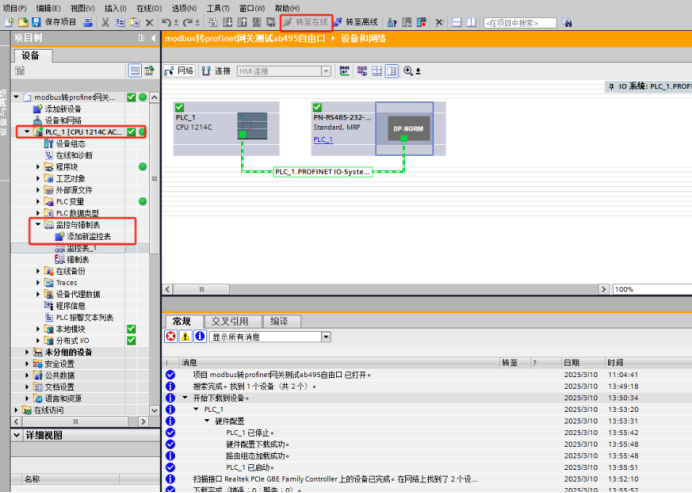

最后下載配置到plc并轉至在線

工業通信技術的進化，正不斷打破設備間的信息孤島。通過Modbus轉Profinet網關與三品SKJ變頻器的協同應用，企業不僅實現了設備層的數據貫通，更在質量控制、能效管理等領域挖掘出新的價值增長點。這種技術融合案例印證了：在智能制造時代，協議轉換已不僅是技術適配問題，更是提升核心競爭力的戰略選擇。
