史上最全太陽能并網發電系統電路圖分享

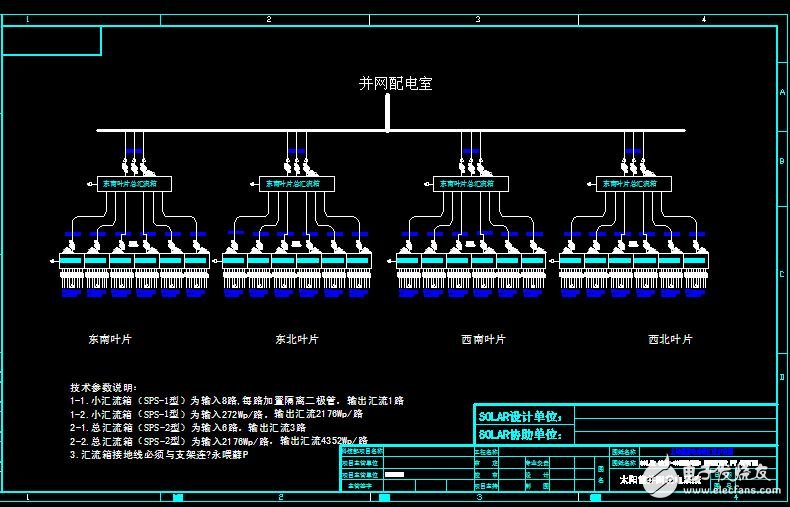

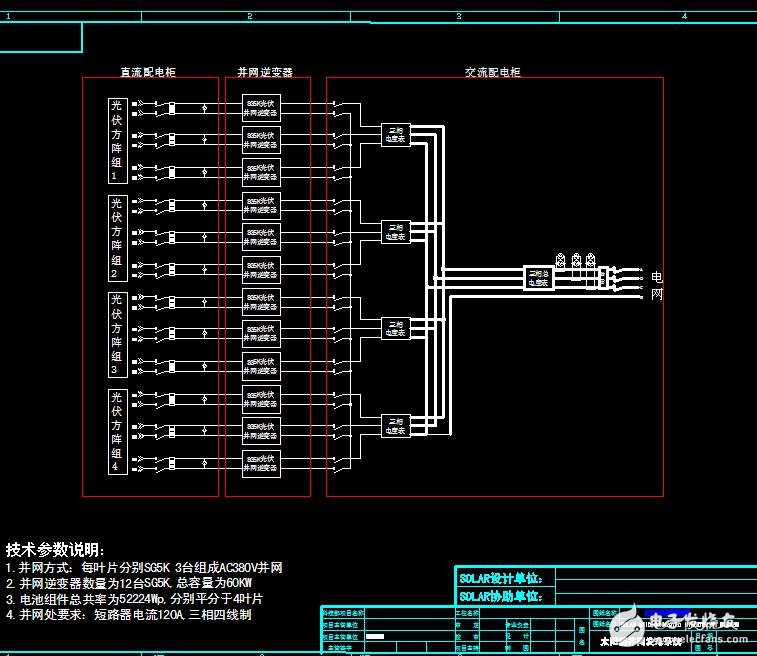

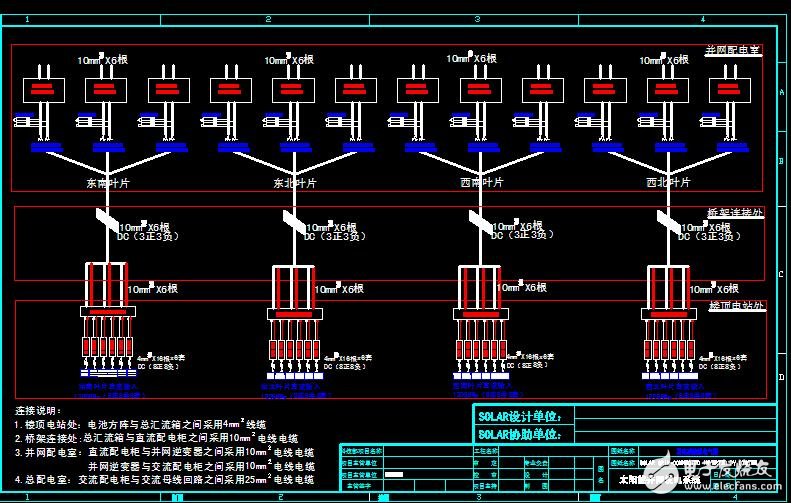

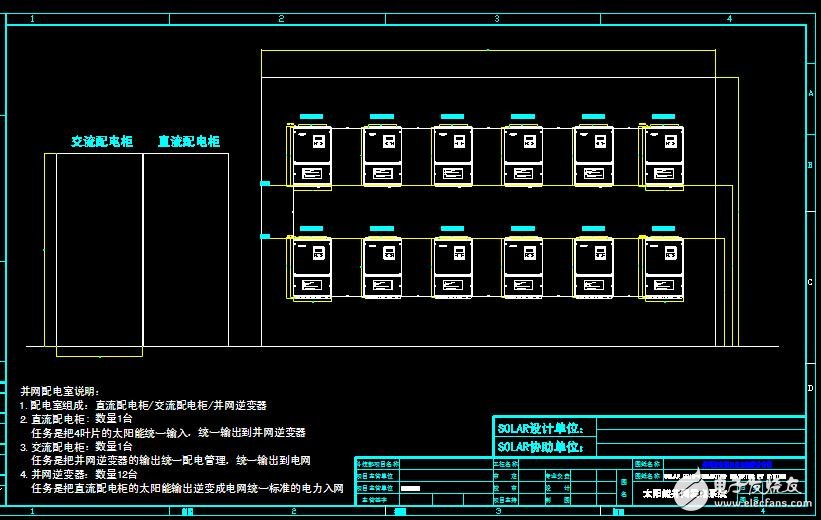

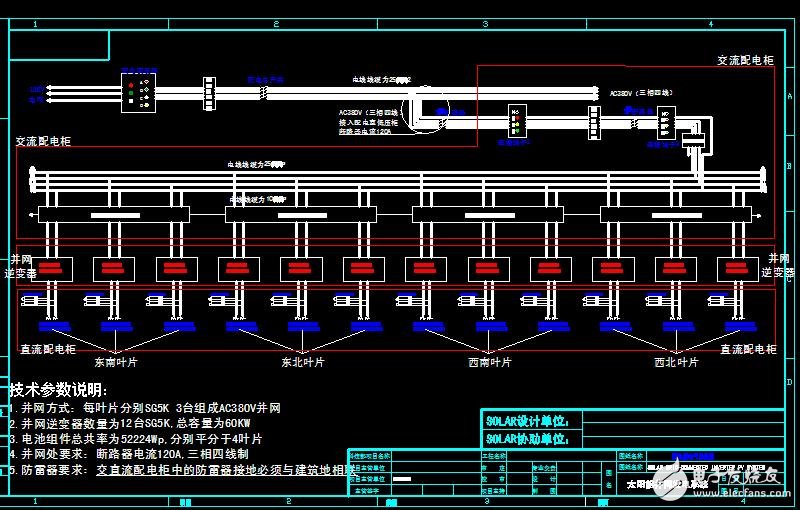

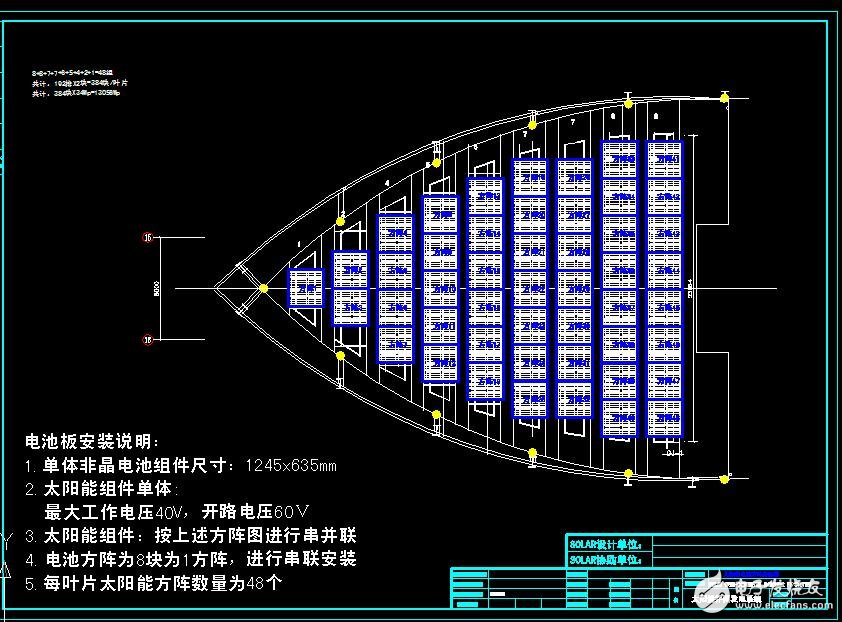

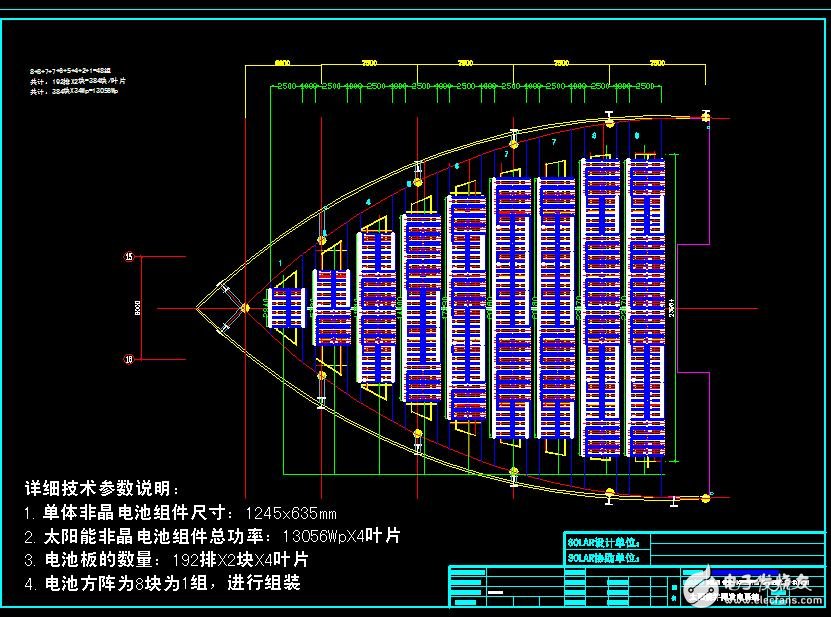

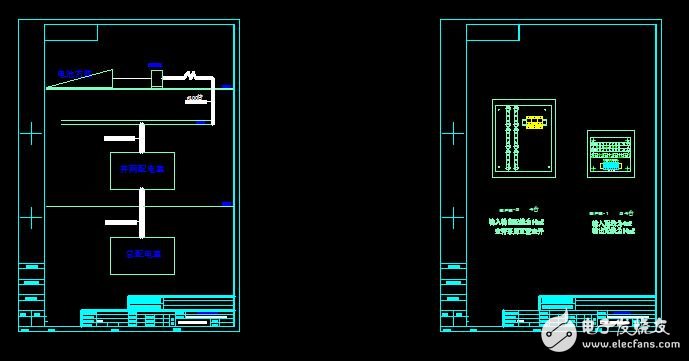

本圖紙為太陽能并網發電系統圖紙，目前此類圖紙非常短缺，圖紙全，系統完整，包括太陽能電池方陣分部圖；太陽能發電系統平面布置圖；交直流柜連接原理圖；配電室電氣系統圖；太陽能發電系統匯流示意圖；發電系統總電氣圖；線纜連接預留圖；匯流箱示意圖；并網逆變器及交直流柜分布圖等等，希望對大家有所幫助，與大家一起進步！
